西门子PLC的编程要点

1．编程指令

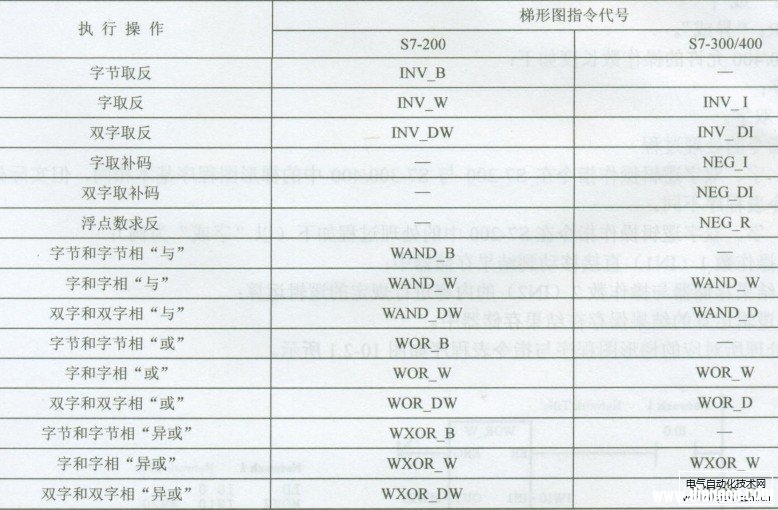

在西门子S7-200与S7-300/400中可以使用的字节、字、双字逻辑操作指令比较可以参见表。

2．编程基本注意点
字节、字、双字逻辑操作指令以字节、字、双字为单位，逐位进行规定逻辑运算的指令。逻辑运算可以是“与”、“或”、“异或”等，但在指令格式与逻辑运算范围、指令处理过程上，S7-200与S7-300/400有所区别，在编程时应引起注意，具体如下：
(1)指令格式与逻辑运算范围
①字节、字、双字逻辑操作指令在S7-200中的使用格式如下：

S7-200允许的逻辑运算操作如下：
INV:“取反”；
WAND:“与”；
WOR:“或”；
WXOR:“异或”。
S7-200允许的操作数长度如下：
B：字节；
W:字；
D:双字。

②S7-300/400的使用格式如下：
S7-300/400允许的逻辑运算操作如下：
WAND:“与”；
WOR:“或”；
WXOR:“异或”。
S7-300/400允许的操作数长度如下：
W:字：
DW:双字。
(2)指令的处理过程
字节、字、双字逻辑操作指令在S7-200与S7-300/400中的梯形图程序基本相同，但实际处理过程与指令表程序不同。
字节、字、双字逻辑操作指令在S7-200中的处理过程如下（以“字或”为例）：
①将操作数l(INl)直接移动到结果存储器中；
②将结果存储器与操作数2 (IN2)的内容进行规定的逻辑运算：
③将逻辑运算的结果保存在结果存储器中。

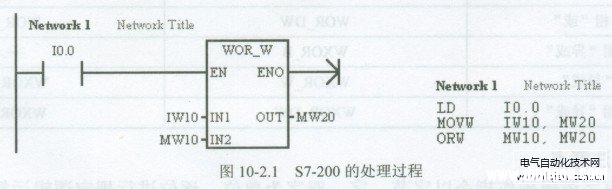

以上处理所对应的梯形图程序与指令表程序如图10-2.1所示。

字、双字逻辑操作指令在S7-300/400中的处理过程如下（同样以“字或”为例）：
①将操作数1(INl)移动到累加器1中；
②将操作数2 (IN2)移动到累加器1中，原累加器1中的内容（操作数1）移动到累加器2中；
③累加器1与累加器2的内容进行规定的逻辑运算，逻辑运算的结果保存在累加器l中；
④将累加器l的内容（逻辑运算的结果）传送到结果存储器中。

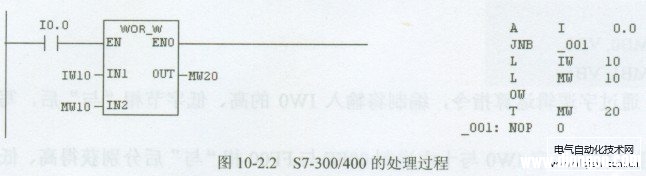

以上处理所对应的梯形图程序与指令表程序如图10-2.2所示。
