使用三菱模块QJ71C24 Callback功能步骤

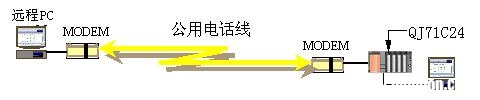

1．硬件连线
（1）外置MODEM与QJ71C24的RS232接口相连，并连上电话线　
（2）远程PC机与外置（或内置）MODEM连接，连上电话线

2．plc参数设置

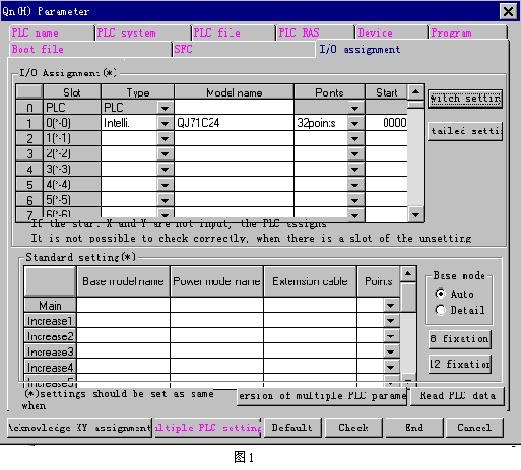

(1)用GX-Developer软件设置，如图1所示
在PLC　parameter　>　I/O　assignment”。在QJ71C24模块对应的位置上写参数，”Type”选择”intelli”，”Model　name”　填入“QJ71C24”　图1表示QJ71C24模块插在CPU模块右边第一个槽上　

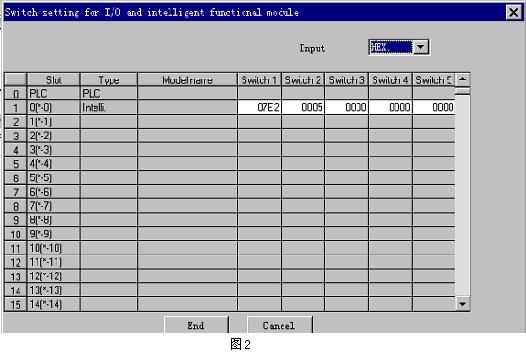

（2）点击”Switch　setting”出现如图2所示画面，设置”Switch1”为“07E2”
　　“07E2”代表通信协议为7位、无奇偶、1位停止位、有和校验、19200Bps　
　　“Switch2”　设为“0005”其余设为”0”。设完后按”End”,　将参数写入PLC


3．用GX-Configurator-SC　对QJ71C24的参数进行设置
1）在GX-Developer　:Online>transfer　setup选择合适的通讯方式和PLC建立通讯。（RS232或USB）
2）在GX-Developer中选择　Tools>Intelligent　function　utility>start,进入GX　Configurator-SC的参数设置界面。菜单中Online>Moniter/test对Modem的参数在线设置，如图3所示，QJ71C24的起始地址是0000。

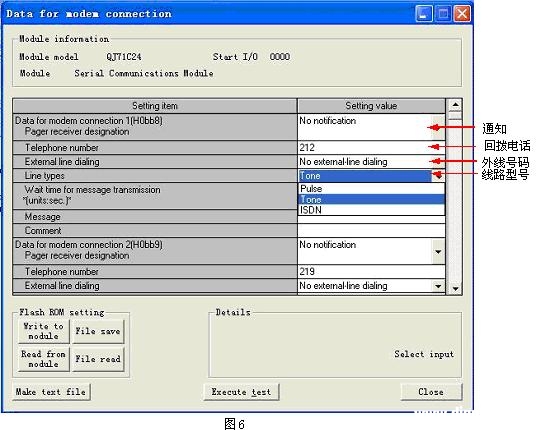

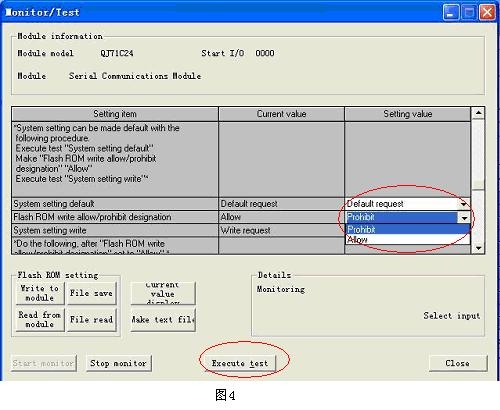

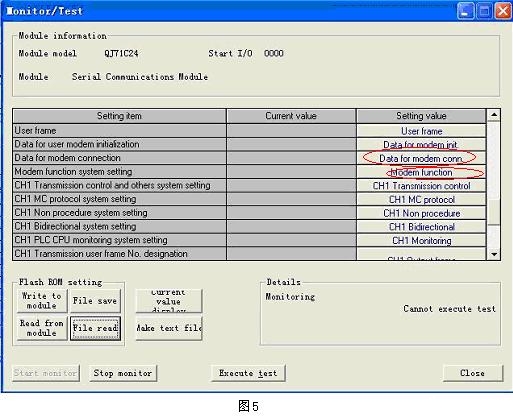

4）点击图5中的Data　for　modem　conn进入图6，设置modem的连接参数


5）modem的连接参数设置

　　当不使用寻呼接收器通知时选择No　notification，回拨的电话号码为18位的，若不满18位请以空格补足。　外线号码为当QJ71C24模块侧的外线访问号码。线路类型是指选择脉冲，音频等，根据电话线路的实际情况设置。连接号码一共可以注册10个。

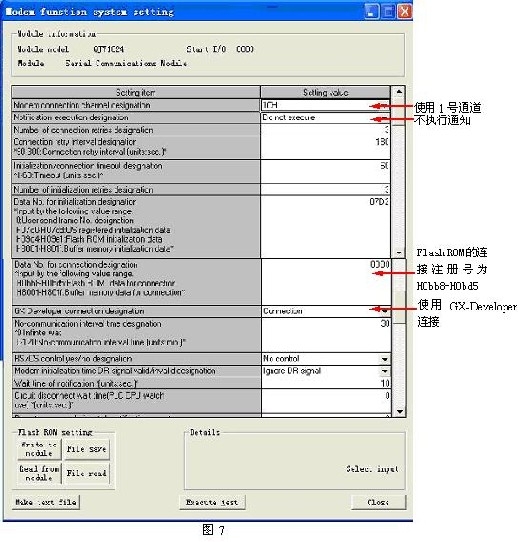

6）点击图5中的Modem　function进入图7的界面，设置Modem的功能




　　注意:　不能2个通道同时使用Modem（QJ71C24-R2）

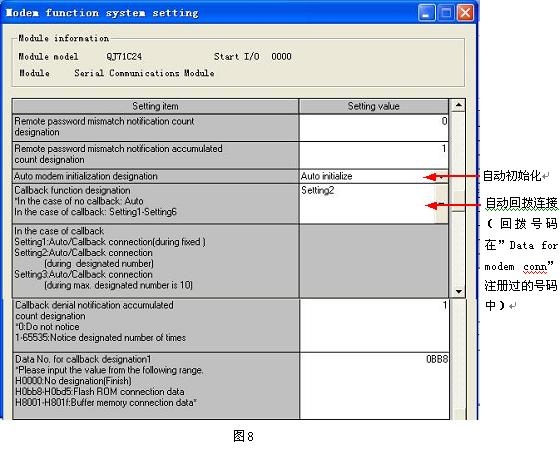

　　　　　　　　　　　　　　　参数的设置请参见图7与图8以及其注释

7）点击左下角的“Write　to　module”把参数写入模块。点击”File　save”把参数存入项目中。

4．远程PC机侧的参数设置

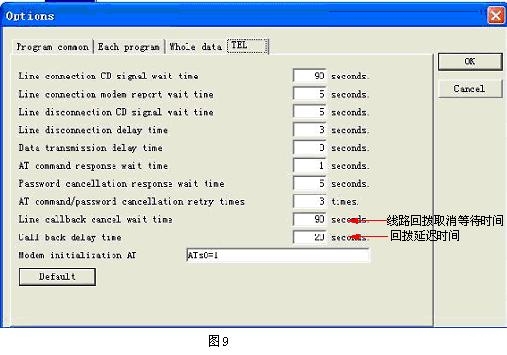

（1）Tools>options>TEL,见图9

　　点击OK，完成设置

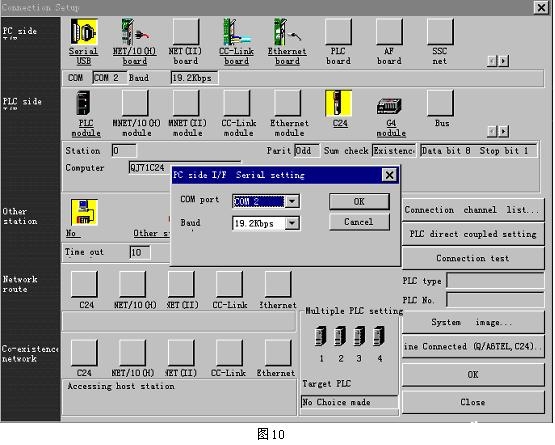

（2）用GX-Developer设置参数　在”Connection　setup”中设置连接MODEM的COM口,波特率设为”19.2Kbps”,　PLC侧选”C24”　如图10所示　　

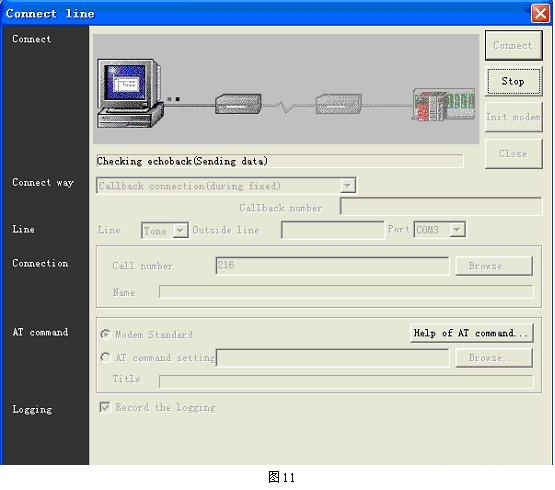

（3）按下”Line　connected(Q/A6TEL,C24)”后,　出现如图11所示画面,在”Call　number”中写入PLC侧的电话号码,依次填入各选项,按下”Init　modem”对本方MODEM初始化,然后进行连接.　若与远方的PLC连接成功,则出现成功连接画面.
