电压互感器原理

　按原理分为电磁感应式和电容分压式两类。电磁感应式多用于 220kV及以下各种电压等级。电容分压式一般用于110kV以上的电力系统,330～765kV超高压电力系统应用较多。电压互感器按用途又分为测量用和保护用两类。对前者的主要技术要求是保证必要的准确度；对后者可能有某些特殊要求，如要求有第三个绕组，铁心中有零序磁通等。

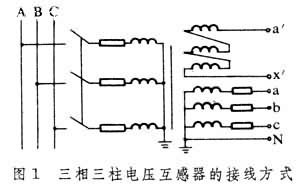

　　电磁感应式电压互感器 　其工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用,也可以用两台接成V-V形作三相使用。实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。三相的第三线圈接成开口三角形（图1），

开口三 角形的两引出端与接地保护继电器的电压线圈联接。正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。一旦发生单相接地时,中性点出现位移,开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。线圈出现零序电压则相应的铁心中就会出现零序磁通。为此，这种三相电压互感器采用旁轭式铁心（10kV及以下时）或采用三台单相电压互感器。对于这种互感器，第三线圈的准确度要求不高，但要求有一定的过励磁特性（即当原边电压增加时，铁心中的磁通密度也增加相应倍数而不会损坏）。

　　电磁感应式电压互感器的等值电路与变压器的等值电路相同。

　　电容分压式电压互感器 　在电容分压器的基础上制成。其原理接线见图2。

电容C₁和C₂串联，U₁为原边电压,为C₂上的电压。空载时,电容C₂上的电压为

由于C₁和C₂均为常数，因此正比于原边电压。但实际上，当负载并联于电容C₂两端时,将大大减小,以致误差增大而无法作电压互感器使用。为了克服这个缺点，在电容C₂两端并联一带电抗的电磁式电压互感器YH，组成电容分压式电压互感器(图3)。

电抗可补偿电容器的内阻抗。YH有两个副绕组，第一副绕组可接补偿电容C_k供测量仪表使用；第二副绕组可接阻尼电阻R_d，用以防止谐振引起的过电压。

　　电容式电压互感器多与电力系统载波通信的耦合电容器合用，以简化系统，降低造价。此时，它还需满足通信运行上的要求。
