三菱PLC与三菱变频器通讯应用实例（RS485）

对象：
①　三菱plc：FX2N　 　FX2N-485-BD
②　三菱变频器：A500系列、E500系列、F500系列、F700系列、S500系列
两者之间通过网线连接（网线的RJ45插头和变频器的PU插座接），使用两对导线连接，即将变频器的SDA与PLC通讯板（FX2N-485-BD）的RDA接，变频器的SDB与PLC通讯板（FX2N-485-BD）的RDB接，变频器的RDA与PLC通讯板（FX2N-485-BD）的SDA接，变频器的RDB与PLC通讯板（FX2N-485-BD）的SDB接，变频器的SG与PLC通讯板（FX2N-485-BD）的SG接。

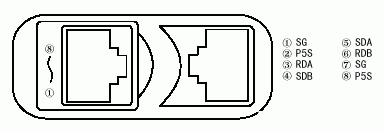

A500、F500、F700系列变频器PU端口：

E500、S500系列变频器PU端口：

一．三菱变频器的设置

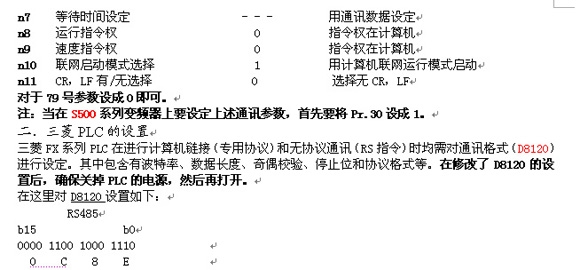

PLC和变频器之间进行通讯，通讯规格必须在变频器的初始化中设定，如果没有进行初始设定或有一个错误的设定，数据将不能进行传输。

即数据长度为7位，偶校验，2位停止位，波特率为9600bps，无标题符和终结符，没有添加和校验码，采用无协议通讯（RS485）。

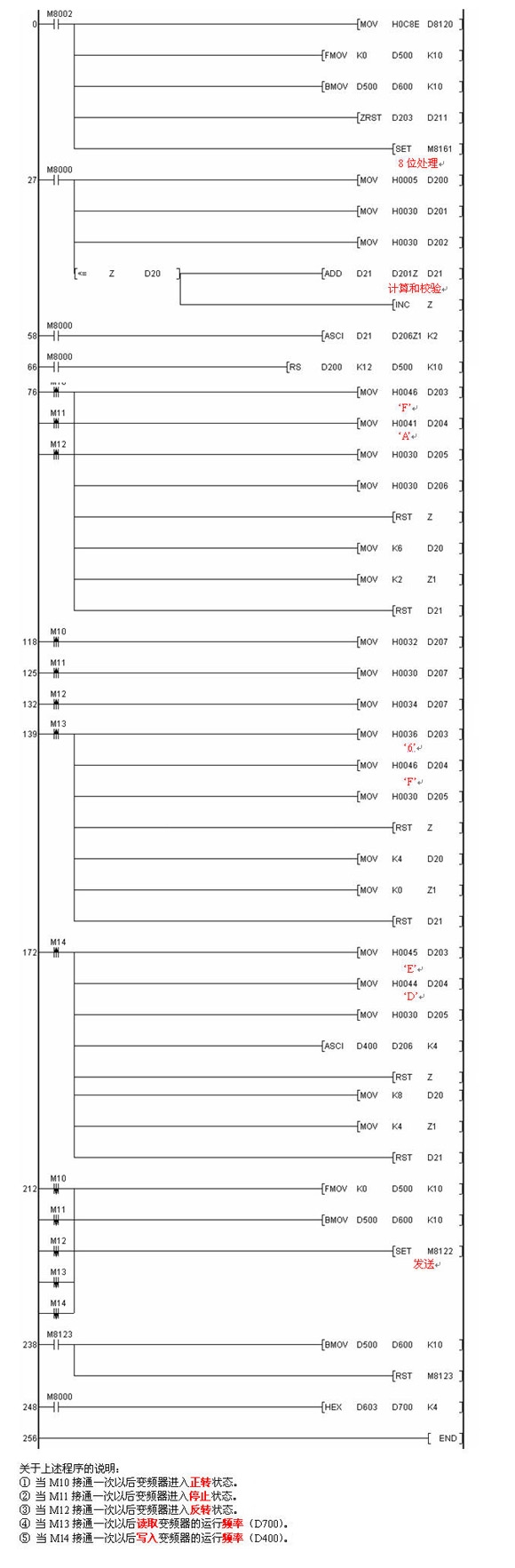

有关利用三菱变频器协议与变频器进行通讯的PLC程序如下：
