接近开关和光电传感器接线图、原理图解析

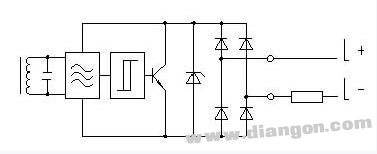

传感器DC二线原理图

1、接线电压：10-30VDC(10-65VDC)
2、常开触点(NO)或者常闭触点
3、不分NPN和PNP
4、具备短路保护
5、漏电流小于等于0.5mA
6、电压降小于5V
7、两线直流传感器不能串联或者并联连接
传感器DC三线接线图

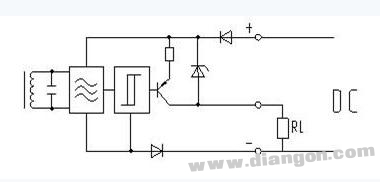

传感器DC三线原理图

1、接线电压：10-30VDC(10-65VDC)
2、常开触点（NO）或者常闭触点
3、电压降小于1.8V
4、具备短路保护和极性保护
当三、四线传感器串联时，电压降相加，单个传感器准备延时时间相加。
传感器DC四线接线图

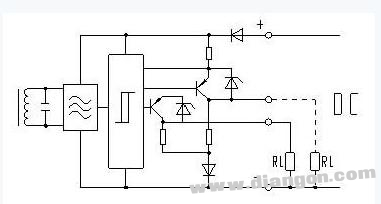

传感器DC四线原理图

1、接线电压：10-30VDC(10-65VDC)
2、切换常开触点和常闭触点
3、具备短路保护和极性保护
4、电压降小于1.8V
传感器DC三、四线并联

传感器交流两线接线图

1、接线电压：20-250VAC
2、常开触点或者常闭触点
3、漏电电流小于等于1.3mA
4、电压降小于6.5V
传感器AC两线串联示意图

1、常开触点：“与”逻辑
2、常闭触点：“或非”逻辑
3、串联时，传感器上的电压降相加，它减去了负载上可以利用的电压，因此不能低于负载最低工作电压。请注意电网的电压波动。
机械开关和交流传感器串联

当传感器出于断开触点，电源电压被断开，若在传感器衰减期间机械触点闭合会使传感器短时间内出现功能障碍。传感器准备延时时间小于等于80ms，在这个时间内就产生故障，或者失灵。
补偿办法：在机械触点上并联上一个电阻，并联上的电阻使传感器的电源没有在机械触点上中断，机械触点无论是断开和闭合，传感器都不会出于转杯延时状态。
对于200VAC，电阻阻值大约为82KΩ/1W 电阻的计算方法近似值为400Ω/V
传感器AC两线并联

1、常开触点：“与”逻辑 常闭触点：“或非”逻辑
2、当传感器常开触点闭合时，另一个并联的传感器被短路，当传感器断开时就需要个准备的延时时间（≤80ms)
补偿办法：在触点上串联一个电阻可以保证传感器的最小工作电压，避免了触点断开之后的准备时间。电阻计算方式：R=10/I P=I平方×R
