一文搞懂真正的五轴RTCP

近年来五轴联动数控加工中心在各领域得到了越来越广泛的应用。在实际应用中，每当人们碰见异形复杂零件、高质量加工难题时，五轴联动技术无疑是解决这类问题的重要手段。越来越多的厂家倾向于寻找五轴设备来满足率、高质量的加工。但是，你真的足够了解五轴加工吗？

▌ 五轴加工

看过这些结构的五轴机床，我相信我们应该明白了五轴机床什么在运动，怎样运动。可是，这么多样化的机床结构，在加工时究竟能展现出哪些特点呢？与传统的三轴机床相比，又有哪些优势呢？接下来就让我们来看看五轴机床有哪些发光点。

▌ 5轴机床的特点

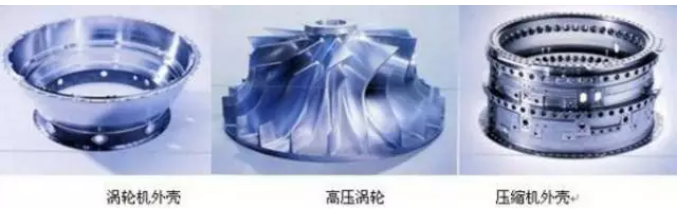

说起五轴机床的特点，就要和传统的三轴设备来比较。生产中三轴加工设备比较常见，有立式、卧式及龙门等几种形式。常见的加工方法有立铣刀端刃加工、侧刃加工。球头刀的仿形加工等等。但无论哪种形式和方法都有着一个共同的特点，就是在加工过程中刀轴方向始终保持不变，机床只能通过X、Y、Z三个线性轴的插补来实现刀具在空间直角坐标系中的运动。所以，在面对下面这些产品时，三轴机床效率低、加工表面质量差甚至无法加工的弊端就暴露出来了。

与三轴数控加工设备相比，五联动数控机床有以下优点：

1. 保持刀具Y切削状态，改善切削条件

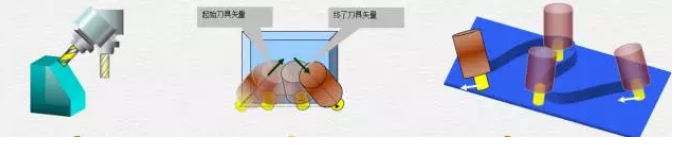

如上图，在左图中三轴切削方式，当切削刀具向顶端或工件边缘移动时，切削状态逐渐变差。而要在此处也保持Y切削状态，就需要旋转工作台。而如果我们要完整加工一个不规则平面，就必须将工作台以不同方向旋转多次。可以看见，五轴机床还可以避免球头铣刀中心点线速度为0的情况，获得更好的表面质量。

2. 有效避免刀具干涉

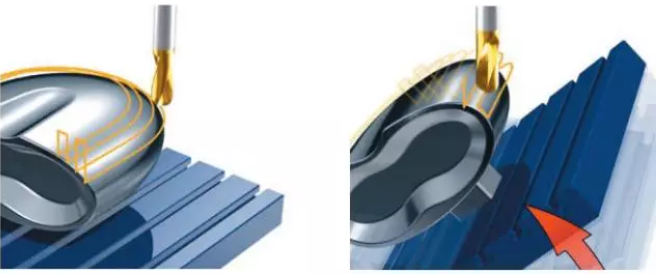

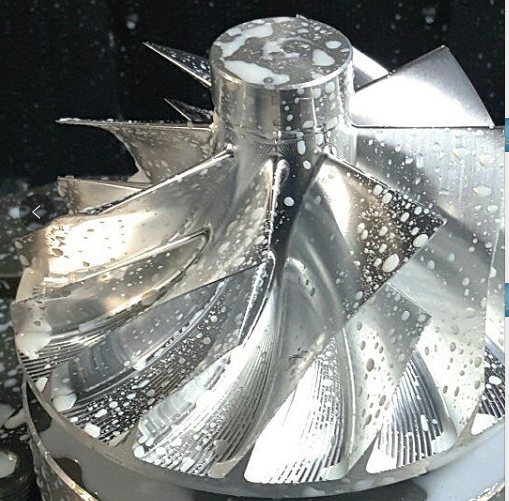

如上图，针对航空航天领域内应用的叶轮、叶片和整体叶盘等零件，三轴设备由于干涉原因无法满足工艺要求。而五轴机床就可以满足。同时五轴机床还可以使用更短的刀具进行加工，提升系统刚性，减少刀具的数量，避免了刀具的产生。对于我们的企业老板来说，意味在刀具成本方面，五轴机床将会给您省钱了！

3. 减少装夹次数，一次装夹完成五面加工

如上图可以看出五轴加工中心还可以减少基准转换，提高加工精度。在实际加工中，只需一次装夹，加工精度更容易得到保证。同时五轴加工中心由于过程链的缩短和设备数量的减少，工装夹具数量、车间占地面积和设备维护费用也随之减少。这意味着您可以用更少的夹具，更少的厂房面积和维护费用，来完成更更高质量的加工！

4. 提高加工质量和效率

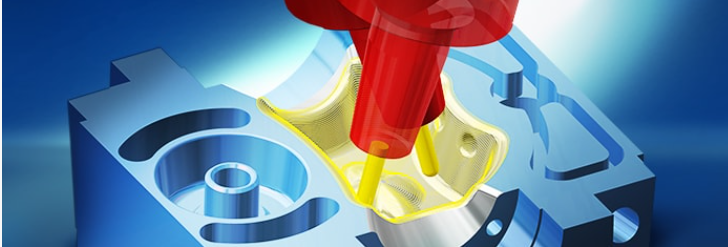

如图，五轴机床可以采用刀具侧刃切削，加工效率更高

5. 缩短生产过程链，简化生产管理

五轴数控机床的完整加工大大缩短了生产过程链，可以使生产管理和计划调度简化。工件越复杂，它相对传统工序分散的生产方法的优势就越明显。

6. 缩短新产品研发周期
