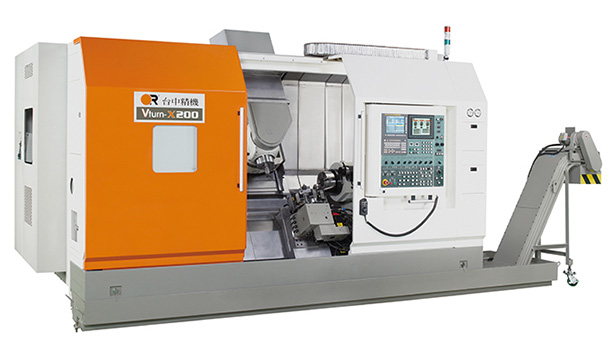

台中精机多轴复合加工机

时间:2021-08-02来源:佚名

具備雙車床主軸及銑削主軸
刀倉與移刀機構
ATC系統
內藏式車床主軸(DDS)
內藏式銑削主軸(DDS)
12000 rpm銑削主軸
B軸傳動提供高剛性、高精度
B軸
超剛性機械結構
下刀塔
zui高剛性高阻尼的線軌

详细介绍

台中精机多轴复合加工机

項目 單位Vturn-X200
加工範圍床身旋徑mm960
鞍座旋徑mm610
兩心間距離mm1123
大切削長度mm1000
大切削直徑mm540
、二主軸間的大切削直徑mm230
行程X1軸 (上切削系統)mm600
Z1軸 (上切削系統)mm1100
Y軸 (上切削系統)mm160 (±80)
B軸deg225 ( 110 ~ -115)
X2軸 (下刀塔)mm150
Z2軸 (下刀塔)mm782
E軸 (副主軸)mm1050
快速進給X1/Y1/Z1 (上切削系統)m/min36 / 36 / 18
X1/Z1/Y/B 軸馬達輸出kW5.5 / 7 / 4 / 3
球螺桿直徑mmX1: 36 x P10, Z1: 40 x P12
Y: 36 x P10
X2/Z2/E副主軸m/min18 / 20 / 20
X2/Z2/E軸馬達輸出kW3 / 3 / 4
球螺桿直徑mmX2: 32 x P10, Z2: 32 x P12
E: 36 x P10
正主軸
(主軸)
主軸鼻端 (夾頭)inchA2-6 (8")
主軸轉速rpm4200
主軸馬達功率kW15 / 22
主軸通孔mm62
軸承內徑mm100
通孔徑mm52
第二主軸第二主軸鼻端 (夾頭)inchA2-6 (8")
第二主軸轉速rpm4200
第二主軸馬達功率kW15 / 18.5 / 22
主軸通孔mm62
軸承內徑mm100
通孔徑mm52
上銑削主軸
(B軸銑削頭部)
刀塔型式rpmATC含銑削頭部
連續運轉deg.5 (耦合器)
連續分度deg.0.001 (滾子凸輪)
zui高轉速rpm12000
銑削主軸功率kW15 / 22
ATC與刀庫刀具規格-HSK-T63
(選配 KM-63UT Kennametal)
刀具容量-40
刀具選擇-就近選刀 (隨機)
大刀具直徑mm90
大刀具長度mm280
大刀具重量kg7
刀具交換時間sec2 (T-T), 19 (C-C)
下刀塔
(選配)
刀具容量-9
外徑刀柄mm25
大內孔刀座mm40
換刀時間sec0.4 (T-T)
機械控制器 Fanuc 31i-A
切削水箱容量L.560
佔地面積mm5500x3400x2600
總電載容量KVA90
重量kg12000
