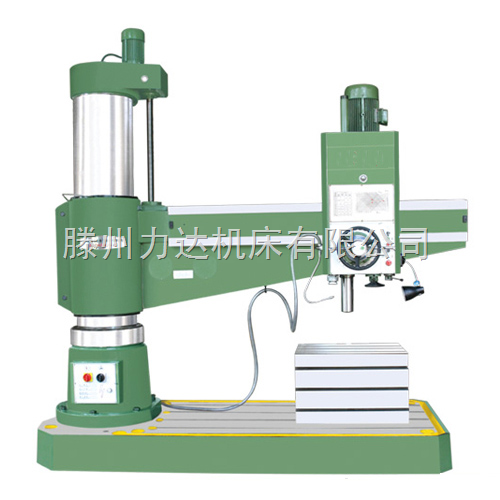

Z3063X20摇臂钻床

Z3063X20型摇臂钻床主要关键件选用高强度铸铁和钢材。经热处理设备处理经久耐用。经专业化设备连续加工，确保基础部件精良。液压预选、液压变速、液压锁紧，灵敏可靠。16级主轴转速与进给可选配出经济切削。机电液操纵均集中在主轴箱上，方便快捷。新工艺涂装和不断改进的外观展示时代风范。

一.主要用途

Z3063型摇臂钻床，适用于在大、中型零件上钻孔、扩孔、铰孔及攻螺纹。在具有工艺装备的条件下，可以进行镗孔。

二．技术要求

1.摇臂上导轨、主轴套筒及内外柱回转滚道等处采用表面淬火处理。

2.所有操纵手柄均集中安放在方便的部位，且操纵轻便。

3.主轴正反转、停车（制动）、变速、空挡动作，均用一个手柄控制。

4.主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。

5.采用液压予选变速机构，可节省辅助时间。

6.有完善的安全保护装置，符合通用标准。

7.主轴箱、立柱的夹紧或松开可单独夹紧也可同时夹紧。

8.立柱、揺臂、主轴箱等大件均采用高强度铸铁，提高了大件的刚度和强度。

9.主轴箱内部、摇臂与立柱等均采用自动润滑。摇臂导轨、摇臂升降机构等采用手动润滑。

10.本杌床使用三相380V／50HZ交流电源。控制电路、照明电路、指示灯均由控制变压器供电。

Z3063X20摇臂钻床参数

大钻孔直径 63 mm

主轴中心至立柱母线大跨距 400-2000 mm

主轴端面至工作台底面 500-1600 mm

主轴行程 400 mm

主轴转速16级 20-1600 转/每分钟

主轴进给量范围 0.04-3.2 mm/转

主电机功率 5.5 kw

升降电机功率 1.5 kw

外形尺寸长×宽×高 3000×1250×3300 mm

整机重量约 7000 kg

液压预选、液压夹紧、液压变速、机械电气双重保险

山东省滕州市经济开发区

随机附件： 钻夹头一个

接杆一个

变径套5/4一个

变径套4/3一个

变径套3/2一个

楔铁一个

地脚螺栓陆个
