切割锯光电开关启动改用行程开关的接线方法

自动切割锯光电开关启动方式，当一机双模时，如果距离光电开关较近的工件损坏停产，另一工件由于距离光电开关较远，光电开关灵敏度降低，截断的工件长度偏差较大。所以，尝试改为行程开关启动。

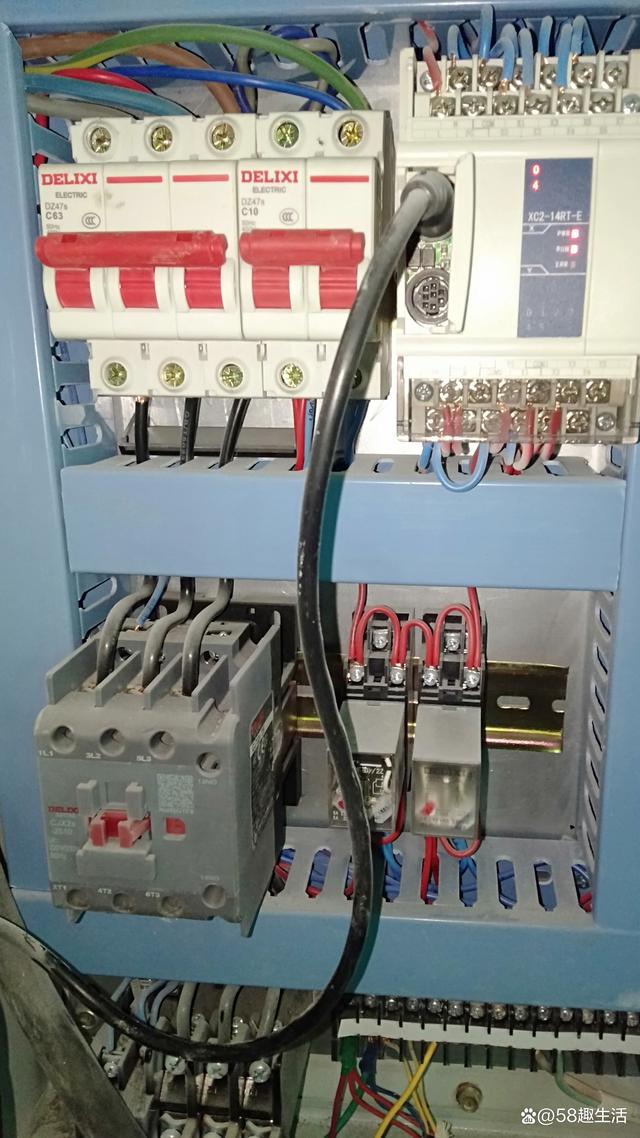

切割锯内部结构如下图：

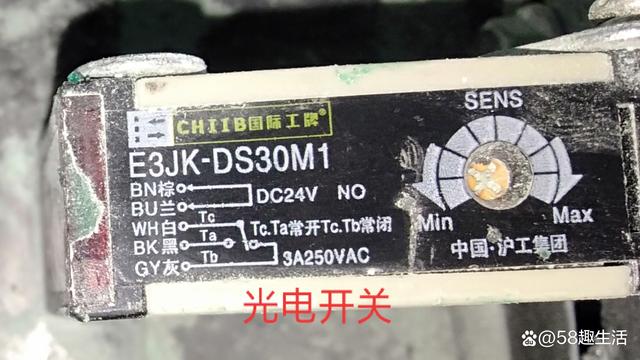

光电开关接线图：

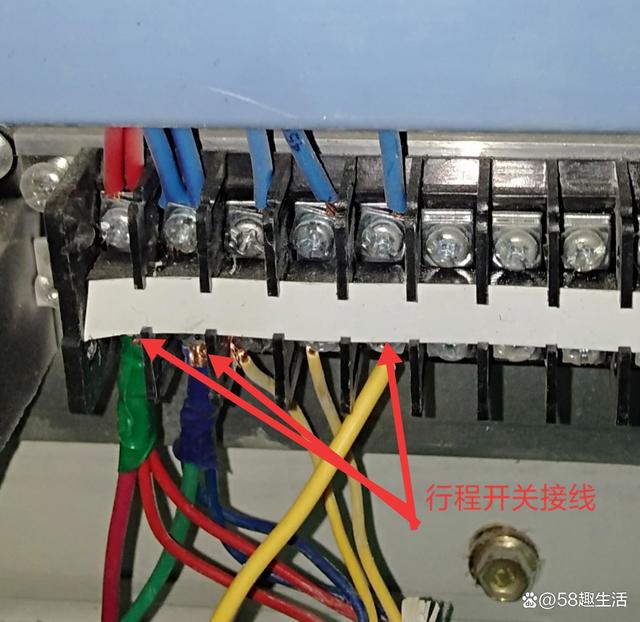

改用行程开关的接线图：

较粗的红、绿、黄线为行程开关接线。红线、绿线接24伏电源端，黄线接原启动输入端。原用光电开关时，输入端为24伏时不启动，为0伏时启动。改用的行程开关内部接线为：红线黄线接行程开关内部常闭触点，黄线绿线接行程开关常开触点。改装后截断的工件长度精准，可靠性较好。
