玻璃钢电缆桥架拉挤线控制柜输入输出接线介绍

玻璃钢电缆桥架拉挤生产线多数是小作坊生产，控制柜无电原理图、接线图。给以后的移机、维修带来不便。

控制柜主操作按钮包含急停，一、二车工作模式转换调节，一、二泵启动/停止按钮，手动夹紧/松开、前进/后退按钮。

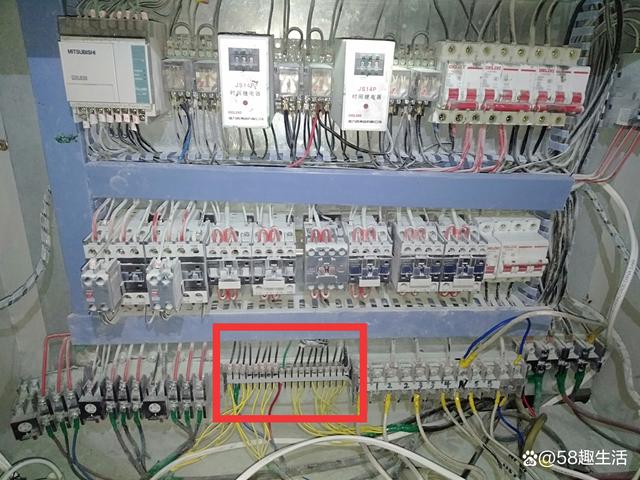

左边的热继电器是切割锯电源供电端，中间和右边的热继电器分别连接的是一、二泵电机，红方框右侧的接线端子从左至右依次是1～6路加热套供电线连接端子，最右侧是电源进线端。

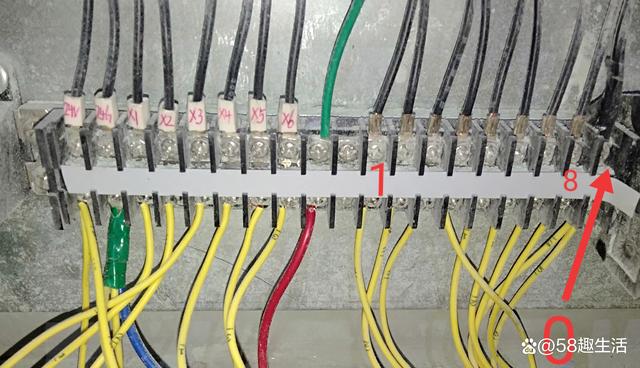

中间的接线端子分别是24v正极 、24伏负极接线端子，X 1～X 6连接的6个接近开关输入端(顺序312，645)，绿线连接行程开关的一端，另一端接24伏负，1～8连接中间继电器(也就是电磁阀供电端），从左到右顺序是一车的夹紧前进松开后退，二车的夹紧前进松开后退，0是电磁阀公共端。
