单相电机倒顺开关如何接线原理图以及实物图

倒顺开关是电机控制常用的一种正反转转换开关。单相、三相、直流电机倒顺开关接线，又是电工必须掌握的一项基本技能。

下面以德力西HY2型倒顺开关为例，介绍一下倒顺开关如何接线。

想要搞清楚如何接线，就要先弄懂倒顺开关是如何工作的。

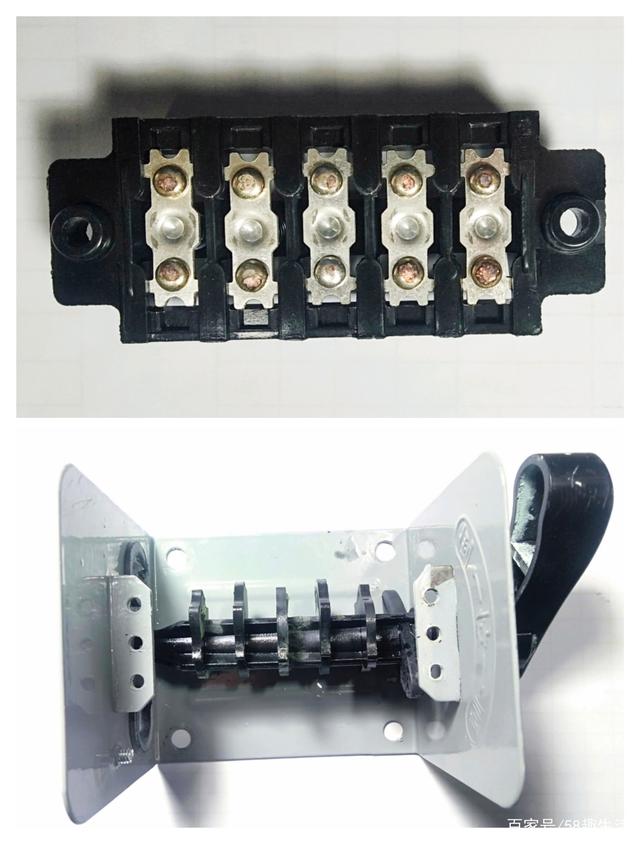

倒顺开关动触点拆解实物图：

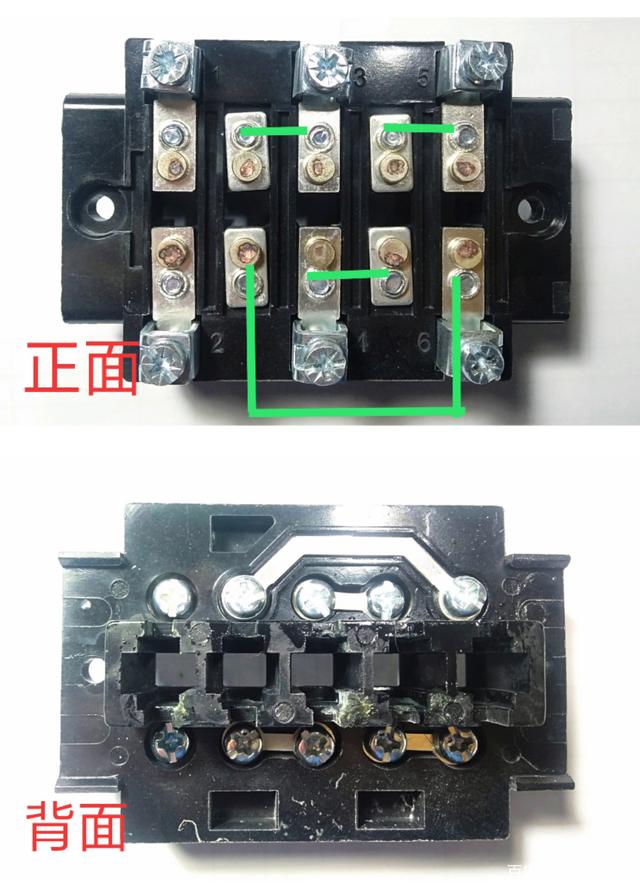

倒顺开关静触点实物图

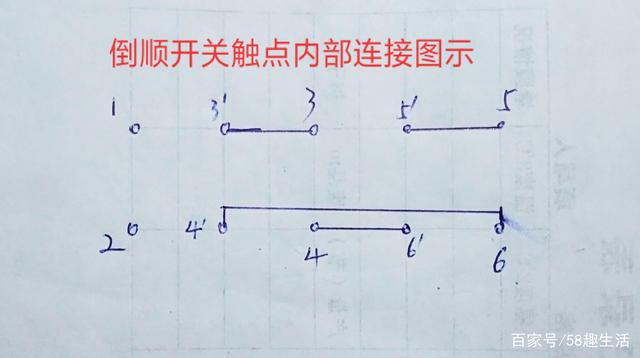

正转时，倒顺开关的1－2接通，3－4接通，5－6接通；反转时，倒顺开关的1－2接通，3－6接通，5－4接通。

三相电机接线时，电源线接1，3，5端子，电机线接2，4，6端子；

直流电机接线时，电源线接3，5端子，电机线接4，6端子；

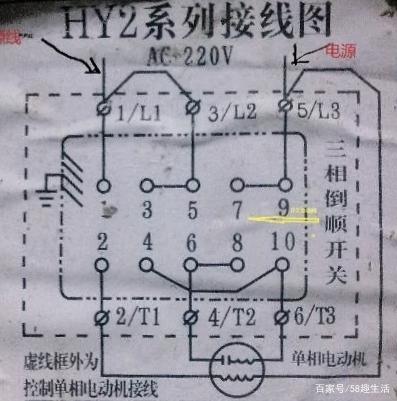

单相电机倒顺开关接线原理图：

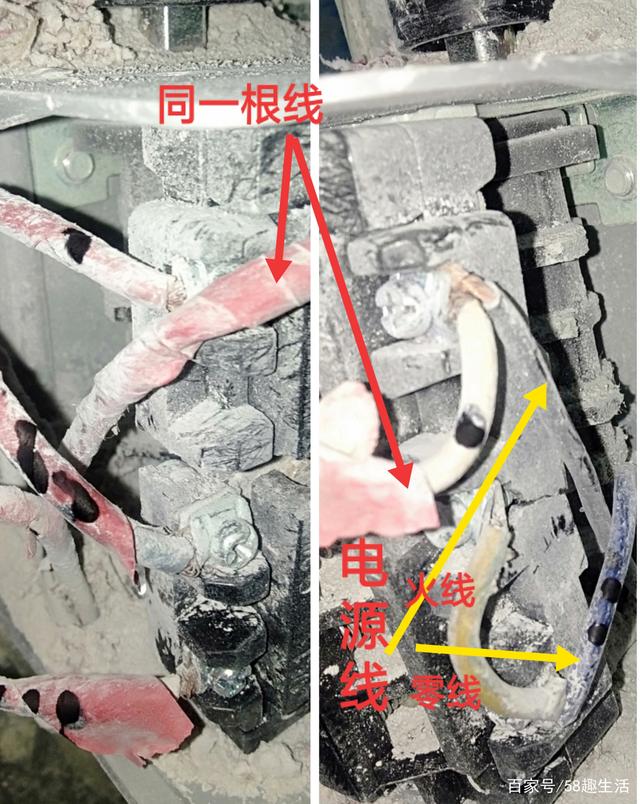

单相电机倒顺开关接线实物图：
