真五轴和假五轴的区别
|

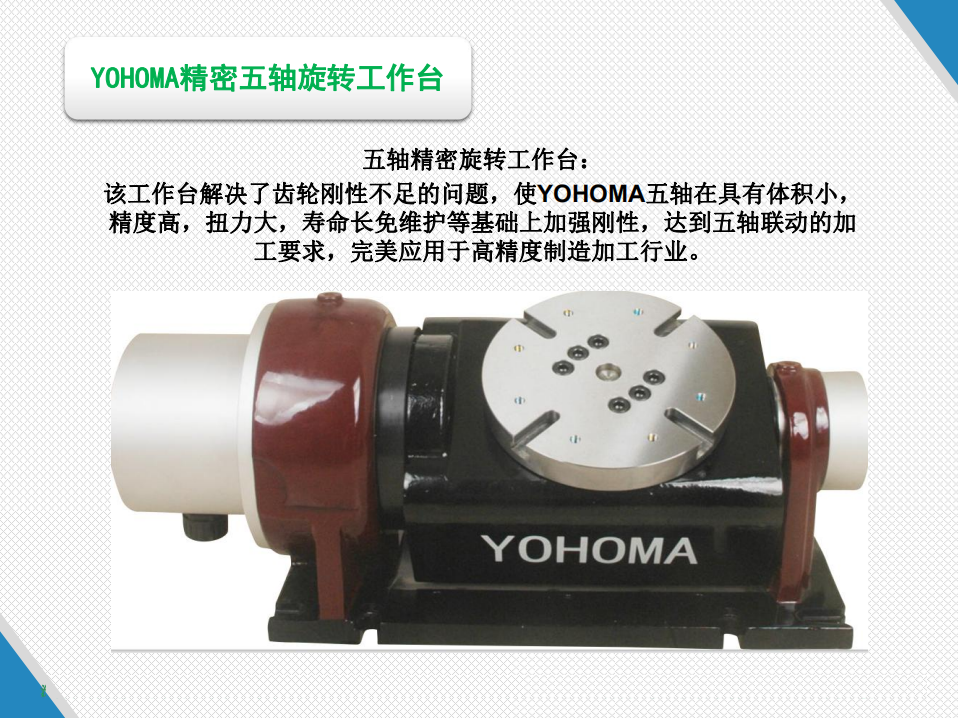

数控机床可倾斜回转五轴工作台主要用于数控机床加工中心机床，雕铣钻攻机床上，可利用原机床的两个控制坐标控制转台的回转和倾斜，也可以直接利用本转台配套的数控装置与机床联接完成所需的工作循环，它可以完成任意角度的孔,槽，平面类机械加工，以及曲线，凸轮叶轮等的加工，并可达到较高的精度。另外也可用于非数控钻，镗，铣类机床，独立完成等分和不等份的角度分度加工。 、关于什么是假五轴联动加工中心？ 第二、什么是真五轴联动加工中心？ 第三、与三四轴加工中心什么区别？ 随着汽车行业、精密机械制造、综合制造工艺大量兴起，五轴数控机床越来越多。但在目前的市场上，真五轴（有RTCP功能）机床很少，假五轴（只做分度功能）机床很多。什么叫真五轴、什么叫假五轴，与三轴有什么区别？ 下面说明答疑如下： 真五轴就是有RTCP功能。能根据主轴的摆长及旋转台的机械坐标进行自动换算。在编制程序时，只需要考虑工件的坐标，不需要考虑主轴的摆长及旋转台的位置。 是否是真五轴加工中心，不是光看五个轴是否联动，假五轴也可五轴联动的（这个是个内行话儿确实很多的用户不知，也不了解）。主轴要是有RTCP真五轴的算法。就是做分度加工，有ＲＴＣＰ功能的真五轴只要设置一个坐标系，只需要一次对刀设坐标，而假五轴则麻烦很多（需要很多的编程与机械坐标与工件的定位坐标及其相对位置关系否则后果很严重）。 拥有RTCP功能的数控系统，可以直接使用刀尖编程，无需考虑旋转轴中心距离。应用RTCP模式后，编程5坐标加工就可以直接针对刀具刀尖而不是旋转主轴头的中心，因此编程就会变得简单、很多。 从上面内容我们可以看到，对于双转台假五轴，需要设置多次坐标，达到分度加工的目的。但如果是摆头式五轴，则分度加工也不可能完成，因为摆头五轴，在向下加工的时候，不是单独的Ｚ运动，是Ｚ与Ｘ或Ｙ一起运动。此时的假五轴，编程将十分麻烦，调试更加困难，此时也不能使用三轴的Ｇ51偏移功能。 五轴转台，应用于雕铣机，钻攻机，可配套FUNAC，三菱，西门子，新代，宝元等系统适用于手机外壳及手机零部件加工，3D玻璃曲面曲屏加工，无人机零件加工，珠宝镶石，风扇叶轮，螺旋桨，表壳加工，电子烟加工等各类小五金机械部件加工。作为工业之母，机床是一国制造业水平的象征。代表机床制造业高水平的五轴联动数控机床系统，专门用于加工复杂曲面，是目前解决叶轮、叶片、船用螺旋桨、重型发电机转子、汽轮机转子、大型柴油机曲轴等加工的方法，对一个国家的航空、航天、国防、科研、精密器械、高精医疗设备等行业有着举足轻重的影响力。
|
