青岛五重数控端面车床的布局及结构特点

　　青岛五重数控机床有限公司专业生产数控端面车床、卧式车床、各种数控旋压机、数控设备的研发制造。

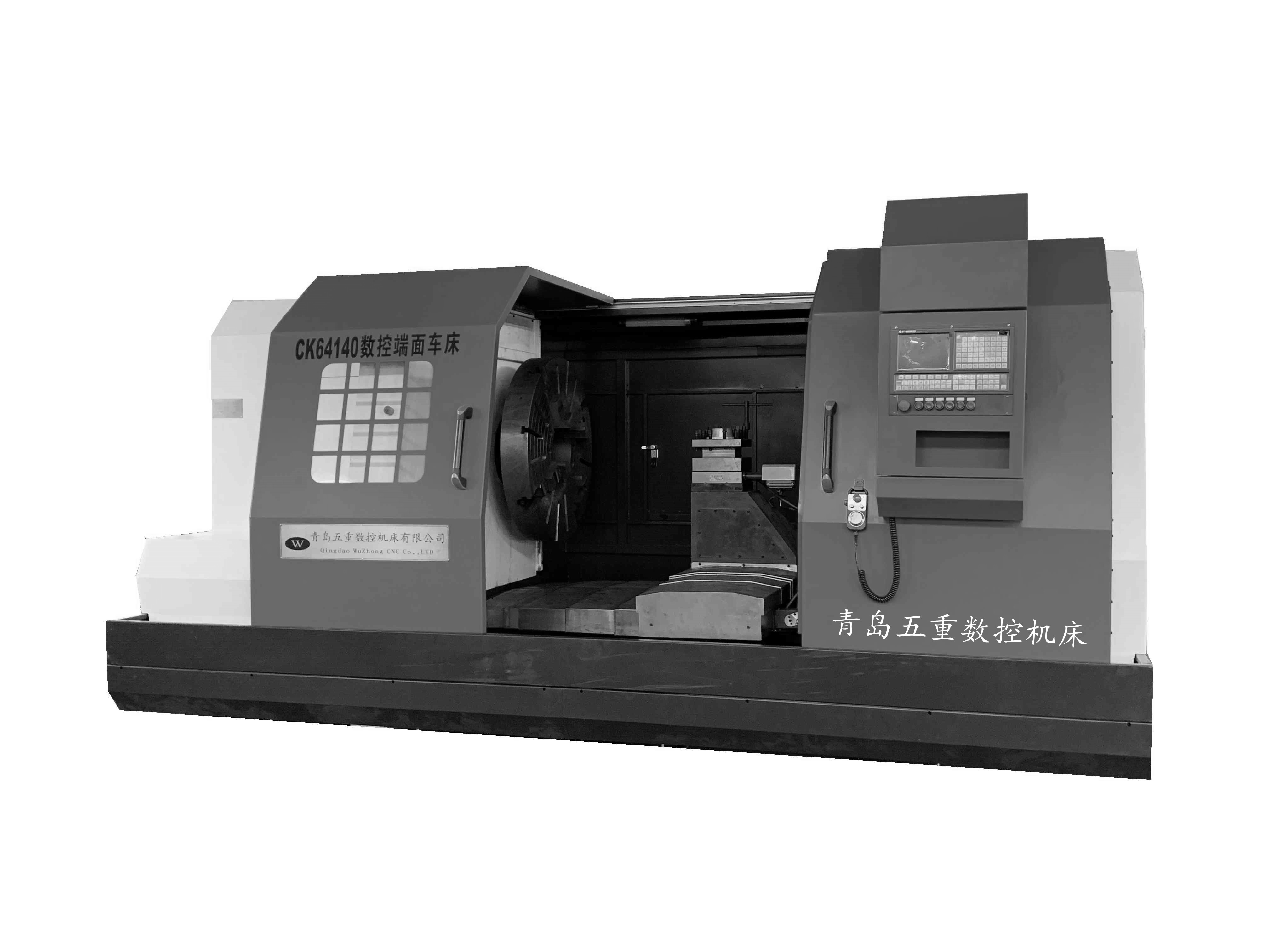

　　我公司生产的数控端面车床按照现代智能化、宜人化设计。规格型号有：CK64140/CK64160/CK64200/CK64250/CK64300/CK64500,具有加工精度高、稳定性好、生产效率高、工作可靠等优点。该机床主要用于对圆柱形、圆锥形和各种成型回转表面，车削各种螺纹，以及对盘形零件的钻、扩、铰和镗孔等加工。它适用于航空航天、国防、石油、电动机、仪表、汽车、拖拉机及机械制造等零件的批量生产。

　　机床为机、电、液、气四位一体，按照人机工程学宜人化进行布局设计，全封闭防护，操作简便。

　　机床采用卧式床身。床身为高刚性结构。三条矩形导轨，采用宽支承窄导向的设计以增加运动平稳性。导轨采用感应淬火，在对应床鞍接触面为贴塑导轨，明显降低滑动导轨的摩擦阻力，而且动刚度不因阻尼的变小而变差，于是具有良好的动态特性。

　　机床可以无级调速和恒线速车削，有利于降低端面加工时的表面粗糙度值，且便于选取能发挥刀具切削性能的切削速度。主轴承为超精密角接触球轴承和双列圆柱滚子轴承以保证主轴的刚性和精度。主轴轴承采用润滑，温升低，热变形小。

　　机床纵向和横向运动均采用交流伺服电动机，纵向驱动装置安装在纵向床身导轨之间。脉冲编码器与滚珠丝杠相连，可直接反映滚珠丝杠精度。

　　机床采用间歇润滑系统对床身导轨、床鞍和滚珠丝杠等部件集中润滑，定时定量供油。

　　机床具有良好的功能扩展性，机床配置排屑器，可实现自动化排销。
