安科瑞远程预付费电能管理系统在杭州西溪银泰城的设计与应用
|

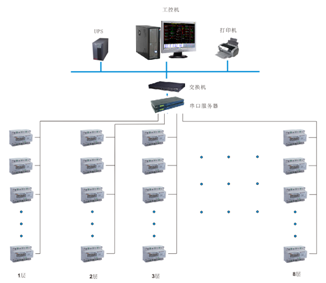

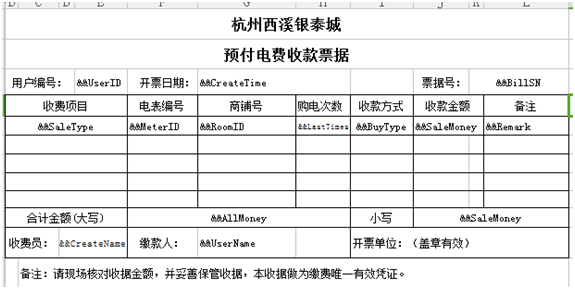

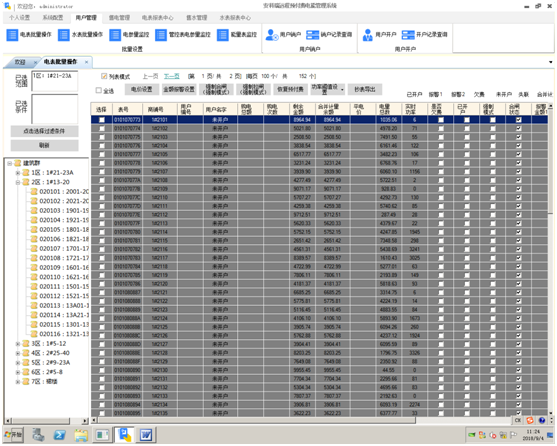

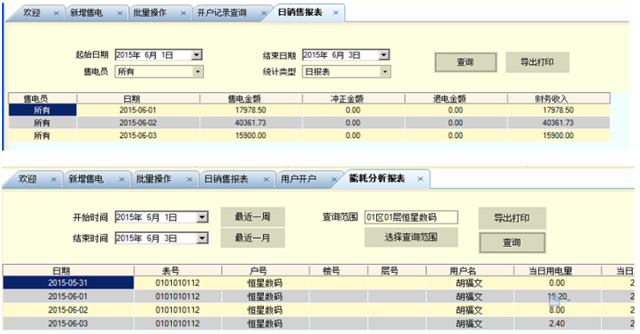

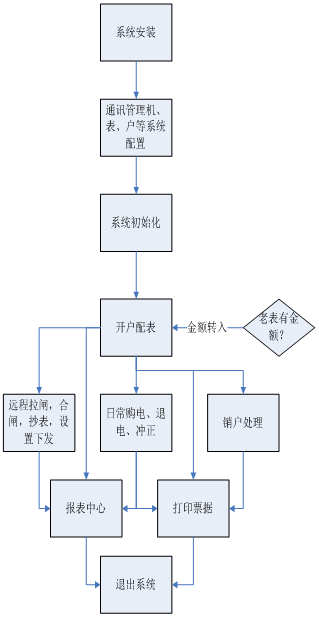

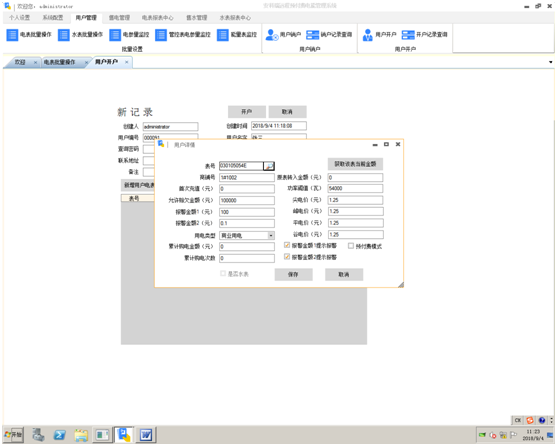

缪建梅 安科瑞电气股份有限公司，上海 嘉定 201901； 摘要：安科瑞远程预付费管理系统是以电能管理软件和集中抄表软件为主，包括计算机，通讯管理机，打印机等设置在内的集成系统，主要完成电能表参数设置，商户售电管理及用电管理工作，操作简便。帮助物业公司进行远程实时操、监控，具有良好的人机界面，能够有效的统计和管理数据，并对数据的安全性做了有效的保密措施。安装方便，是用电管理部门、商业广场和物业小区等管理部门，提高用电管理水平，解决收费难问题的理想解决方案。 本文通过杭州西溪银泰城远程预付费电能管理系统为例，介绍远程预付费管理系统在商场的应用。 关键词：商场；预付费管理；远程抄表； 0 概述 杭州西溪银泰城位于余杭塘路与崇仁路交叉口，总建筑面积30万方，商业建筑面积12万方，总投资超30亿，涵盖4座办公楼、写字楼和3万方风情步行街，是一家集购物、娱乐、美食、休闲、社交、运动、办公七大核心功能于一体的大型城市购物综合体。在整体设计规划上，西溪银泰城拥有多个亮点：有全在商业项目中采用的滑开采光顶，既化消防排烟设施，更创造奇妙的“室内亦室外”购物体验;有使用“无缝大理石整体地坪”工艺的地下车库，光洁、耐磨、易保洁;有在平面及空间方向均可移动的LED屏，通过不同形式与画面拼接组合，丰富购物中心视觉效果;还有层铺设的地暖、为确保层高使用的薄壁方箱结构楼板、眩彩的商业街连廊彩虹跑道等。本项目为杭州西溪银泰城设计远程预付费电能管理系统一套。根据预付费售电的要求，需要对西溪银泰城的各商铺用电进行预付费电能管理，以保证先收费后用电。 1 系统结构描述 整个预付费管理系统主要实现杭州西溪银泰城的0.4kV配电系统进行收费管理和能效考核；监控范围为配电箱内安装的358台DTSY1352-NK，分16条总线，现场所有电表均通过屏蔽双绞线和设置于后台的通讯管理机进行通讯，由通讯管理机将数据处理后上传至预付费系统后台，后实现总线上仪表与监控主机的数据连通，完成能效管理和收费管理的系统功能。 本监控系统采用分层分布式结构，即站控层，通讯层与间隔层； 如图（1）所示： 图（1）网络拓扑图 间隔设备层主要为：多功能网络电力仪表和预付费多功能电表。这些装置分别对应相应的一次设备安装在电气柜内，这些装置均采用RS485通讯接口，通过现场MODBUS总线组网通讯，实现数据现场采集。 网络通讯层主要为：通讯服务器，其主要功能为把分散在现场采集装置集中采集，同时远传至站控层，完成现场层和站控层之间的数据交互。 站控管理层：设有高性能工业计算机、显示器、UPS电源、打印机等设备。监控系统安装在计算机上，集中采集显示现场设备运行状况，以人机交互的形式显示给用户。 以上网络仪表均采用RS485接口和MODBUS-RTU通讯协议，RS485采用屏蔽线传输，一般都采用二根连线，接线简单方便；通讯接口是半双工通信即通信的双方都可以接收、发送数据但是在同一时刻只能发送或接收数据，数据传输速率为10Mbps。 RS485接口是采用平衡驱动器和差分接收器的组合，抗噪声干扰能力增强，总线上允许连接多达32个设备，大传输距离为1.2km。 2 远程预付费电能管理主要功能 整个系统软件设计分为三个大块，分别是集中抄表服务系统，远程预付费电能管理系统，以及用户查询系统。 集中抄表服务程序常年运行，不间断定时对所有表进行远程抄表；远程预付费系统包含所有开户、售电、遥控及报表功能；用户查询机系统用于商铺查询个人信息、充值和用电情况；另外还可配置手机端查询wang站，可用于商铺用户在手机wang站终端上实时查询个人信息、充值、远程控制及每日用电情况，如果条件满足，还支持用户使用支付宝银联等方式远程自助购电。 主要特点如下： a 快速配置，即装即用：将电表和通讯管理机配置导入系统就可以使用； b 远程集中抄表：免去人工抄表，电表状态实时性可准确到3分钟以内； c 支持单独计价、多费率、阶梯电价：可对每块电表单独设置电价、费率和阶梯电价； d 远程售电：财务集中管理，电量实时下发，并比对充值次数防止作假； e 数据安全：网络数据传输采用金融级的3DES加密算法，防止数据作假窃电； f 手机短信提醒：当金额不足或金额欠费，共三级预警，都可及时短信通知商户； g 远程控制：可对任意一块电表执行远程拉闸或保电等一系列远程控制操作，方便管理； h 能耗分析及查询：用户和管理员都可查询预付费表或各类接入的计量仪表每天的用能状况； i 个人手机查询wang站：支持手机端用户自主购电，自主查询。 传统的IC卡预付费售电管理系统实现了先交费后用电的管理模式，但由于抄收电表数据依赖于购电卡，用户用电数据滞后于发生时间，不仅需要人工抄表，也无法有效进行用电管理、监控和实时控制。 利用远程预付费电能管理系统，无需IC卡，可以实现计算机远程集中抄表、实时监控、远程充值和远程控制，再通过预警信息和短信通知，以及手机wang站，物管部门即可完成整个抄表、收费、控制和核查工作，实现高度信息化和自动化，大大提高用电营销管理效率和水平，节约人力物力的同时，也提高了经济效益，同时还具有防信息泄露防窃电的安全功能。 3 案例分析 杭州西溪银泰城远程预付费电能管理系统为3栋建筑内的配电箱部分的监测和收费，再针对商业部分进行预付费电能管理，并可实现远程。 配电箱采用DTSY1352-NK系列预付费计量仪表，该仪表主要测量所有常规电力参数，如：三相电压、电流、有功功率、功率因数、频率、有功电度、剩余电量、剩余金额。 现场实现了以下功能： 1.集中抄表服务系统 集中抄表服务程序包含三大模块，除了常年运行的定时对所有仪表进行集中远程抄表以外，还集成了报警短信发送服务，能将电费金额预警和欠费预警自动生成手机短信自发送给对应的商铺用户，该功能需要与硬件短信mao配合使用。 系统默认半小时对所有表进行一次远程集中抄表，时间间隔支持个性化配置。 2.远程预付费电能管理系统 本系统分为五大模块，分别是操作员登陆模块、系统配置模块、用户（商铺）管理模块、售电管理模块、报表中心模块，系统大致运行和操作流程如下： 本系统所有的报表及记录查询，都支持excel格式导出的功能。 主要实现功能： 登陆管理：管理操作员账户及权限分配，查看系统日志等功能；系统设置：对建筑、通讯管理机、仪表及默认参数进行配置；用户管理：对商铺用户执行开户、销户、远程分合闸、抄表导出及记录查询等操作；售电管理：对已开户的表进行远程售电、退电、冲正及记录查询等操作；报表中心：提供售电财务报表、用能报表、报警报表等查询。 登录管理系统设置 1 重新登陆 重新登陆售电系统 2 操作员管理 可以对操作员进行管理 3 权限管理 给操作员分配不同的权限 4 操作日志查看 查看操作员操作日志 5 修改操作员密码 修改操作员密码 6 建筑群设置 此功能用于维护拥有一个或多个用电单元的集合，如以大楼为集合的单位 7 通讯管理机设置 用于维护所有通讯管理机的信息 8 仪表设置户号设置 用于维护所有仪表的信息，支持批量导入 9 户号设置 维护商铺号的信息 10 默认参数设置 一些常用参数的默认设置，主要包括“默认功率阈值”、“集抄时间间隔”、“默认报警金额”、“默认电价”、“囤积金额上限”、“报警短信号码” 客户管理 |
