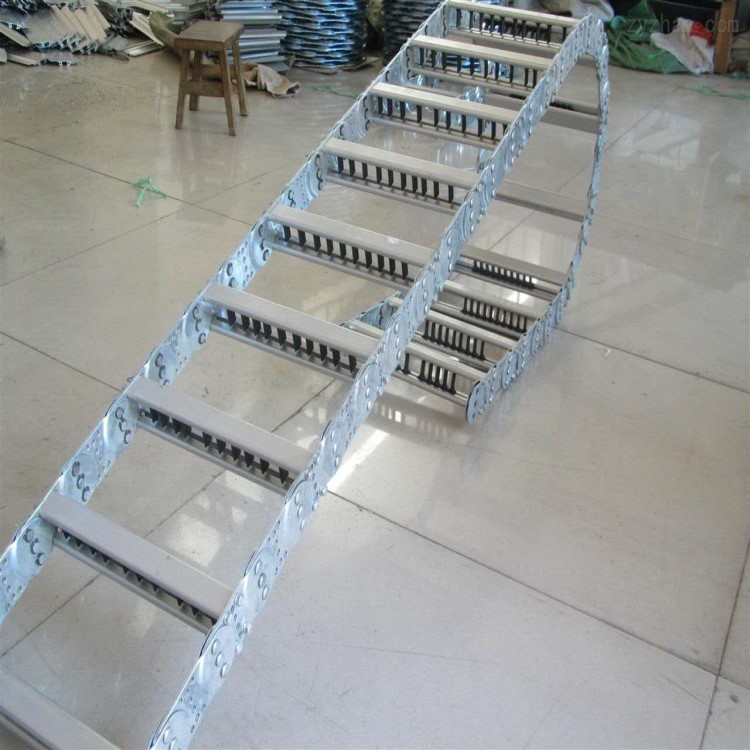

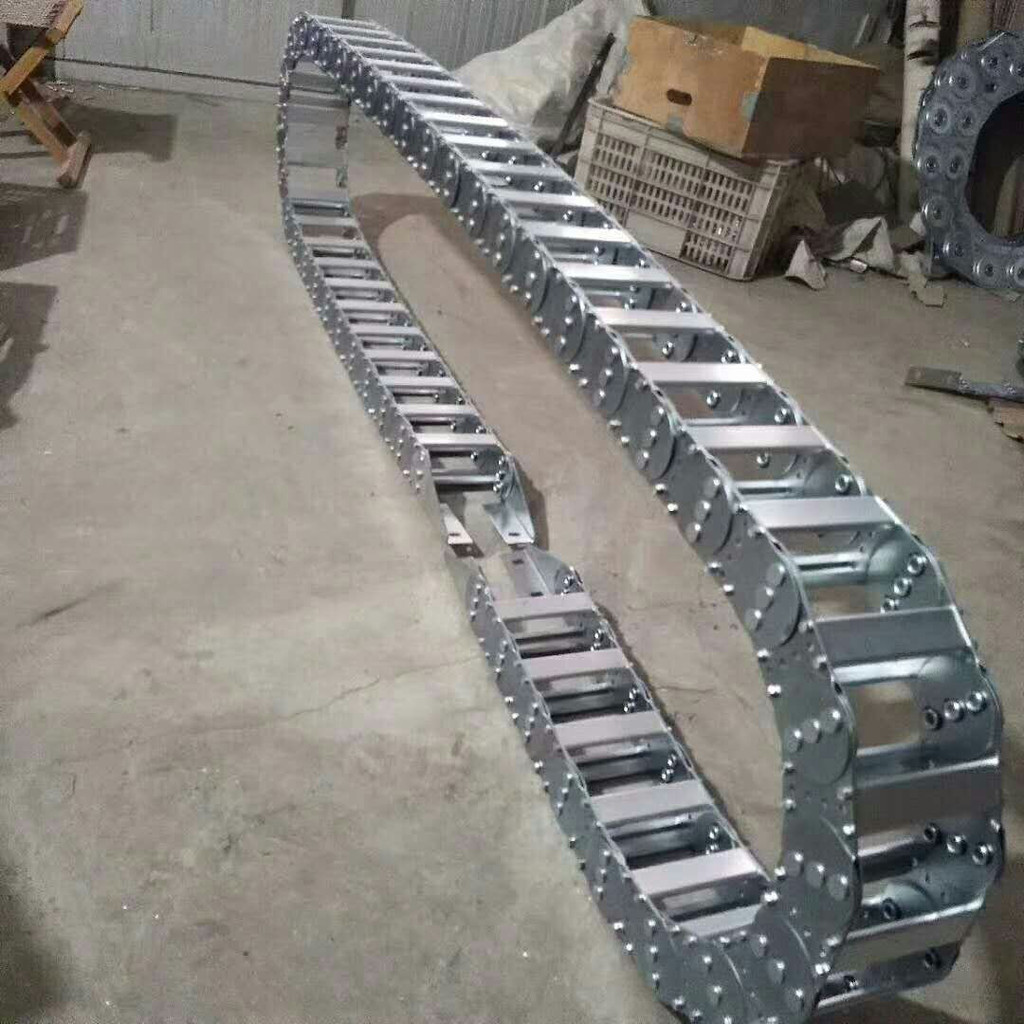

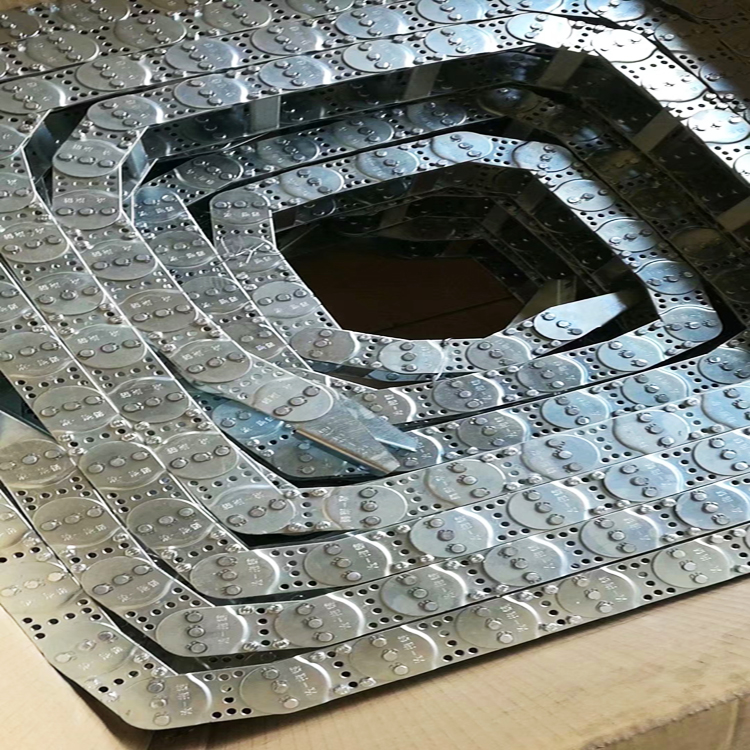

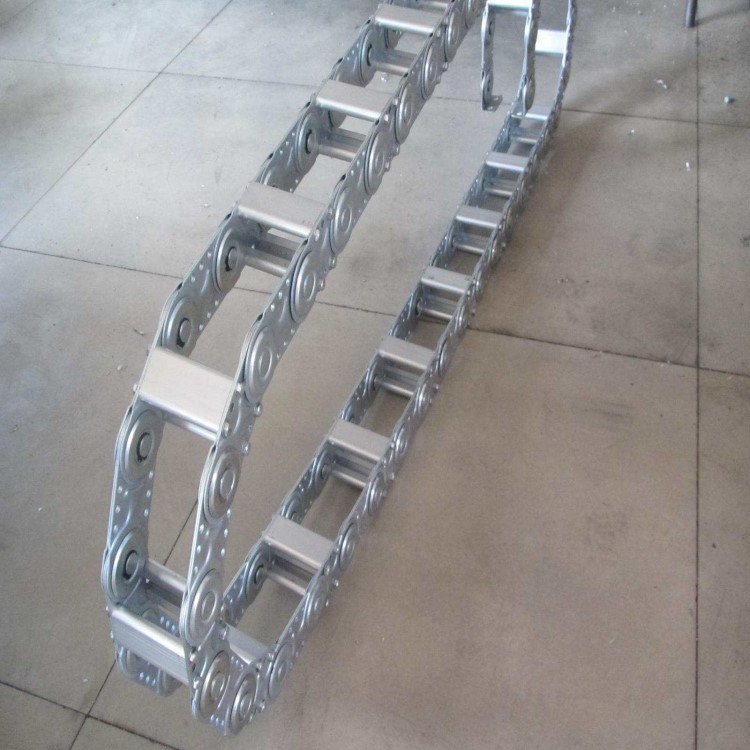

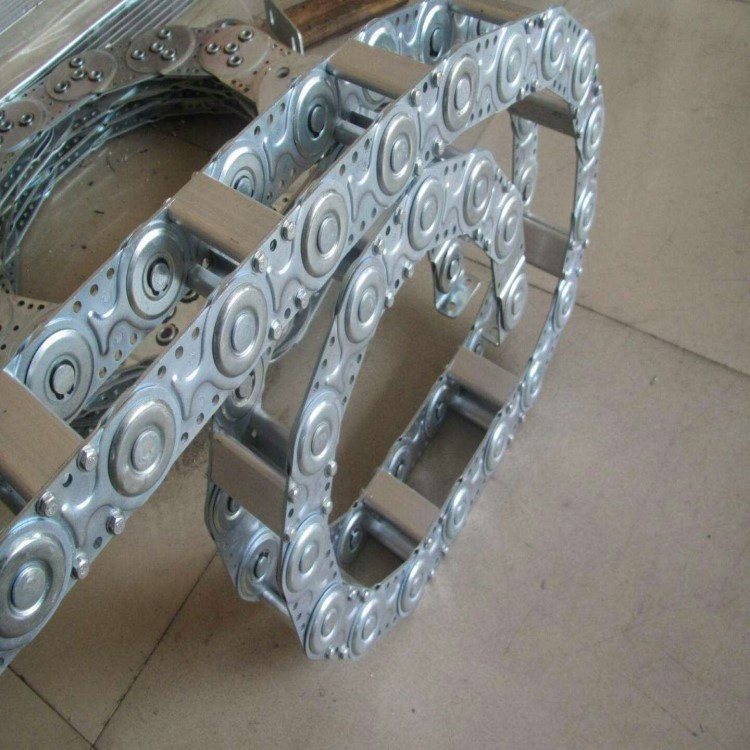

钢铝拖链的结构和应用

钢铝拖链的特点

　　钢铝拖链适用于所有传动方式，可随意加长和缩短，TLG型钢铝拖链可承载更多数量及重量较大的电缆及油管，自由悬置长度大，支撑板可根据实际需要定制，也可通过改变销轴来改变弯曲半径。

钢铝拖链的结构

　　钢铝拖链分为TL系列钢铝拖链和TLG系列钢铝拖链，外形与坦克链相似，由众多单元链节组成，链节之间转动自如。相同系列的拖链内高、外高、节距相同，拖链内高、弯曲半径R可有不同的选择。单元链节由左右链板和上下盖板组成，钢铝拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。另可提供分隔片，将拖链内空间按需要分隔开。

1.钢制/钢铝拖链本体是由连接板/分隔框体/轴销/前后固定座所组成。

2.连接板有SUS304及镀铬钢板两种材质可依不同环境选择。

3.分隔框体采用AL6061高压铝挤型材质，可承受高负载及减轻拖链的运作负担，分隔孔可依需求开孔。

4.钢制/钢铝拖链大位移速度40M/分钟。

5钢制/钢铝拖链噪音不超过68Db。

6.钢制/钢铝拖链寿命为100万次往覆运动以上。

7.其他特殊尺寸可以订制
