深入解剖卧式升降台铣床零部件的安装及作用
时间：2021-08-05来源：佚名
|

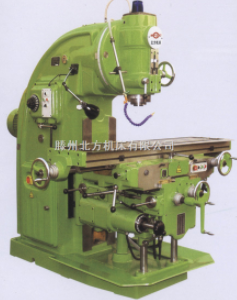

卧式升降台铣床是一种通用金属切削机床。由机身、主传动、进给箱、升降台、工作台、悬梁、冷却、润滑及电气等各部分组成。
1.主传动：主传动机构安装在床身内、由一个功率为4Kw的电动机拖动，可根据主传动转速牌标识、由三个变速手柄词整，使主轴得60＝1800转/分、12级不同转速2、进给箱进给箱配挂在滑座右侧面、采用齿轮变速机构，结构紧凑，其动力由750W电机拖动。 进给时，先调节滑应前喻手柄选择工作合纵向成横向进给，也可造择手动（即空档）档位，手动操作、进给时，同时又受进给箱状态控手柄控制，分“快速”、“停止”、“进给”三个档位，在“进给”时，机动进给，通过进给箱的三个变速手柄选择8级不同的进给速度。齿轮变速由立柱右侧变速手柄调节，使主轴获得40-1300转/分，12级不同变速。 2.进给箱：进给箱配挂在工作台右侧，机动进给时，工作台前端有个控制手把，能完成工作台纵向进给，操作方便，也可选择手动（即空档）档位，手动操作。 3.工作台 工作台装在升降合上部，升降台与床身由燕尾导轨配合，其配合间隙有斜铁调整。通过滑座与升降台联接，工作台、滑座和升降台间配合间隙由斜铁调整，工作台可实现纵向、横向机动或手动进给。 4、升降合升降台与床身由燕尾导轨配合，其配合同隙山斜铁调整，升降合可手动，又可机动，其机动升降由1100W电动机抱动，可实现590mm／mln的升降速度。 。 5.挂架：挂架与滑枕由燕尾导轨配合，采用开缝锁紧结构，滑枕移动通过齿轮轴，齿条来实现，以调整挂架刀杆支架与主轴端面的相对位置。当需卧铣加工时，利用卧铣刀杆及挂架辅助铣削。 6、悬梁 悬梁与固定座由燕尾导轨配合，前方挂架采用开缝锁紧方式，悬梁移动通过齿轮轴、齿条来实现，以调整挂架刀杆支架与主轴端面的相对位置，支架内装有滑动轴承，用润滑油润滑，油量可根据实际需要自行调整。 卧式升降台铣床的主轴锥孔可直接或通过附件安装各种圆柱铣刀、圆片铣刀、成型铣刀、端面铣刀等考据，适用于加工各种中中小型零件的平面、斜面、沟槽、孔、齿轮等式机械制造、汽车、模具、仪器、仪表、摩托车等行业的理想加工设备为自动升降台铣床，可加装立式铣头实现立铣、卧铣加工沟槽、斜面、成型面以及花键、齿轮等，适用于工具、模具、卡具的加工制造。 |
