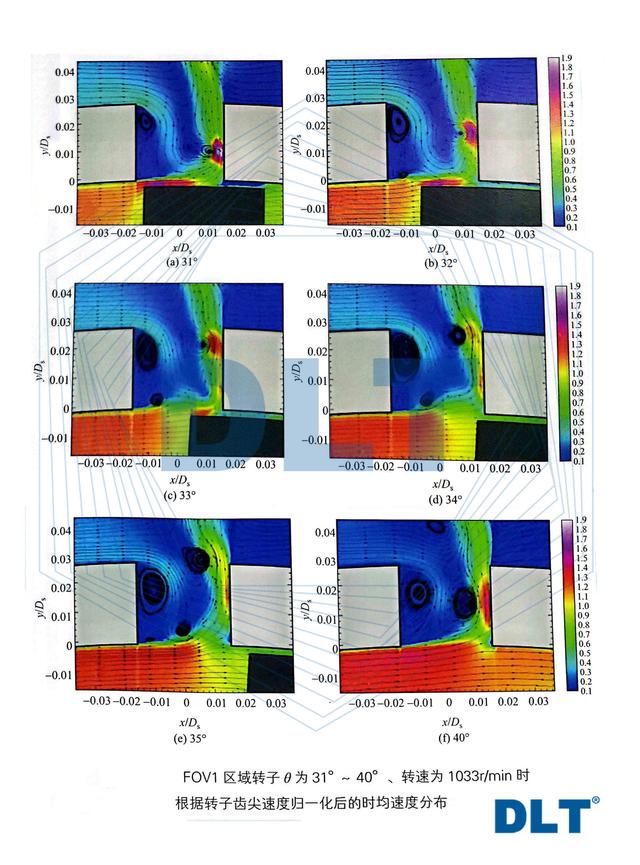

下图给出了转子转速1033r/min下，不同转子位置时FOV1区域归一化后的二维速度分布云图，转子的角度范围为31°~40°。从图中可以看出管式反应器随着转子角度的增加，进入定子孔内的流体发生变化;转子下游的进入定子孔内的流体消失，仅剩转子叶片后方以切向运动方向进入定子孔的部分。此外，还能观察到在定子开孔内出现多个旋涡，并且随着旋转角度的进一步增加，产生的强壮旋涡沿着径向方向向外移动，其最大速度可达1.9倍的转子齿尖速度。

下面两张图给出了单相间歇管式反应器在转子转速1033r/min下，不同转子位置时FOV2区域归一化后的二维速度分布云图，转子的角度范围为0°~55°。从图中可以看出，转子区域的流动主要是切向的，在定子槽附近，流体存在径向运动。从图中可以发现，在定子射流区也存在复杂的流动特性，转子位置的不同产生了不同的循环流动，两个相邻射流之间也产生明显的差异，由混合器内主体区域返混至定子孔的流体与射流流体一起再次进入混合器内，例如下图(c)所示。随着转子叶片靠近定子开孔，射流速度变大，随着转子叶片远离定子开孔，射流速度减小。

除了高速射流、局部环流以及液体卷吸等总体的湍流流场特征以外，实验中还捕捉到了定子开槽中的强烈旋涡。在定子开槽内可以形成明显的旋涡，旋涡的大小位置与定转子之间的相对位置有关;最高的湍动强度位于定子开槽内涡流中心及其附近区域;时均剪切速率最大的区域为定子槽射流的剪切层和定子槽涡流附近的剪切层;较大的湍流区域存在于射流区域，表明能量主要在该区域耗散。此外，在同一相对位置，不同转子转速下归一化的时均速度分布具有相似性。
