自由角度无受限 轻松调节任我行

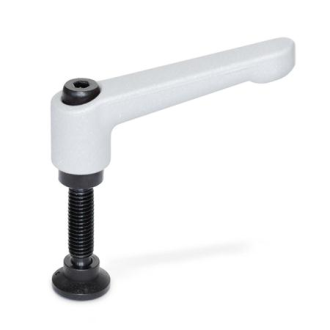

GN 306带特制端头螺杆的可调节手柄

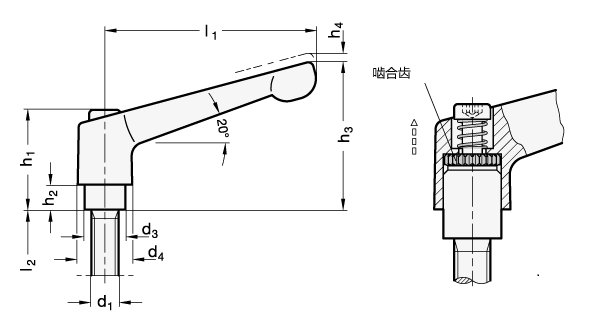

GN 306 可调节手柄是在受限空间内，或要求在特定柄身位置将部件夹紧时的理想选择。中心嵌件通过齿状元件与柄身连接，可方便地解锁。抬起手柄杆，脱开夹紧装置齿状件，并将其返回至起始位置，以便夹紧。松开手柄杆，复位弹簧将自动使齿状件恢复到啮合状态。

带铜制和塑料端头的螺杆（MS/KU型）有助于夹紧时避免损伤工件。

带硬化端头的螺杆（DZ型）具有椭圆形的承压点。

可转动止推垫（KD型）能够方便的咬合及拆卸。

止推垫供货时未装配

型号

类型

•MS型: 铜制端头

•KU型: 塑料端头

•DZ型: 硬化椭圆端头

•Type ZK: Spherical end

•KD型: 球形端头，带转动止推垫

手柄：压铸锌

喷塑涂层：

黑色，RAL 9005，纹理饰面 SW

橙色，RAL 2004，纹理饰面 OS

红色，RAL 3000，纹理饰面 RS

银色，RAL 9006，纹理饰面 SR

螺杆和固定螺钉：钢制，发黑处理

止推端头:

•MS型: 钢制

•KU型: 塑料 (POM)

•KU型: 塑料 (POM)

止推垫：塑料（聚甲醛 POM)

•耐受温度达 80 °C

•黑色，亚光饰面

另外，可按需提供：

•带不锈钢螺杆

•可调节手柄 GN 302

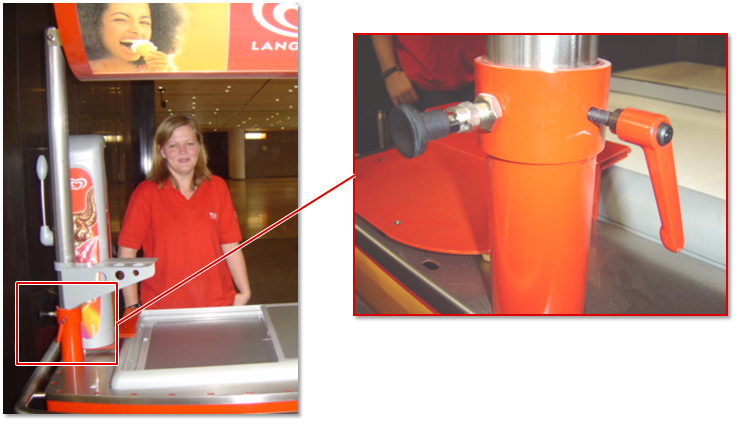

实际应用：

带衬垫的GN306可用于紧固管材
