二极管的整流与稳压功能图解

1、整流二极管的整流功能

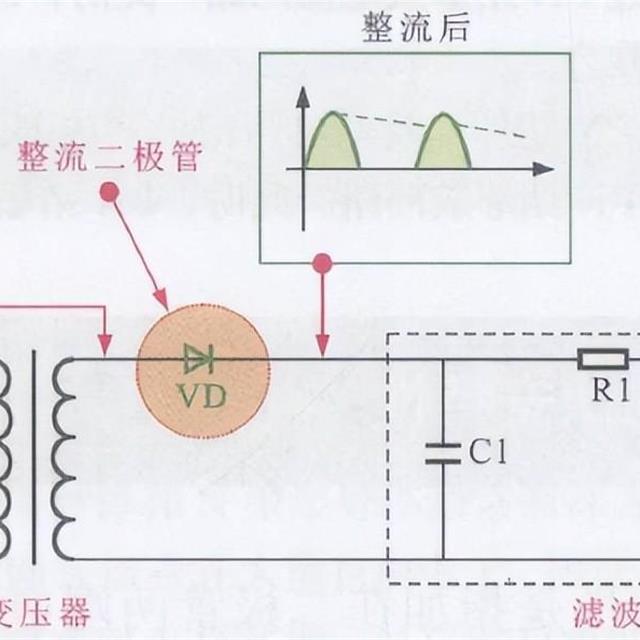

整流二极管根据自身特性可构成整流电路，将原本交变的交流电压信号整流成同相脉动的直流电压信号，变换后的波形小于变换前的波形，如下图所示。

在交流电压处于正半周时，二极管VD导通;在交流电压负半周时，二极管截止，因而交流电压经二极管VD整流后就变为脉动直流电压(缺少半个周期)，再经过后级电路滤波后，即可变为稳定的直流电压。

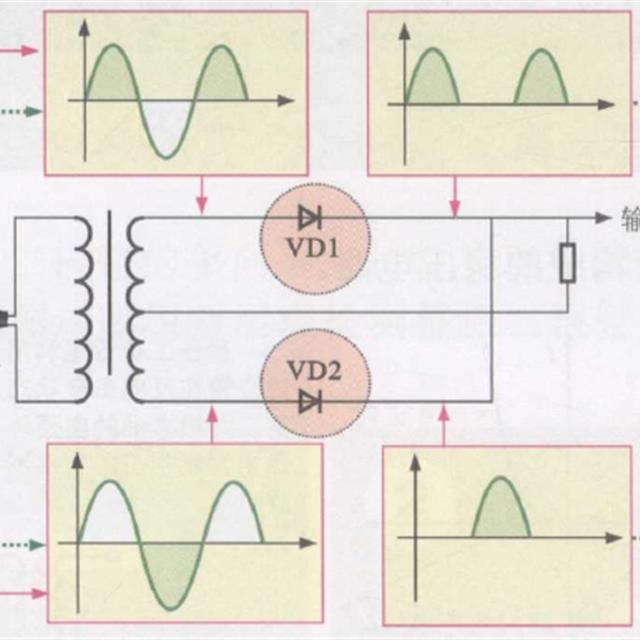

一只整流二极管构成的整流电路为半波整流电路，两只整流二极管可构成全波整流电路(两个半波整流电路组合而成)，如图所示。

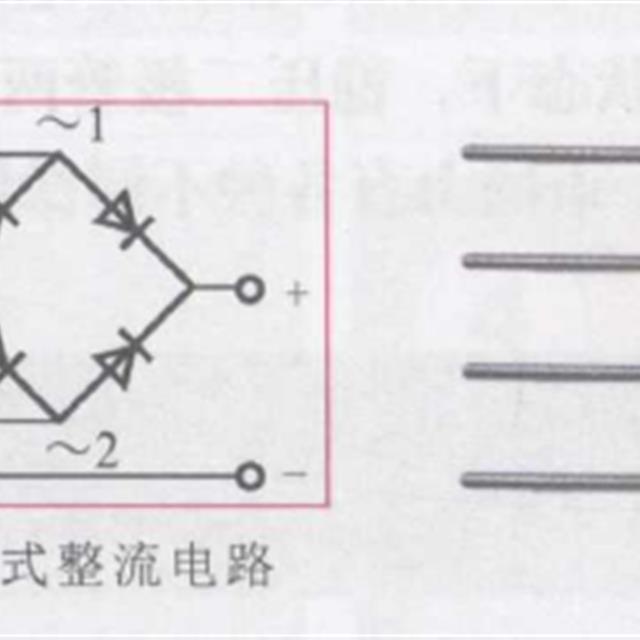

另外，在电子产品电路中，由四只整流二极管构成的桥式整流电路也十分常见，如下图所示(有些产品中将四只整流二极管封装在一起构成一个独立器件，称为桥式整流堆)。

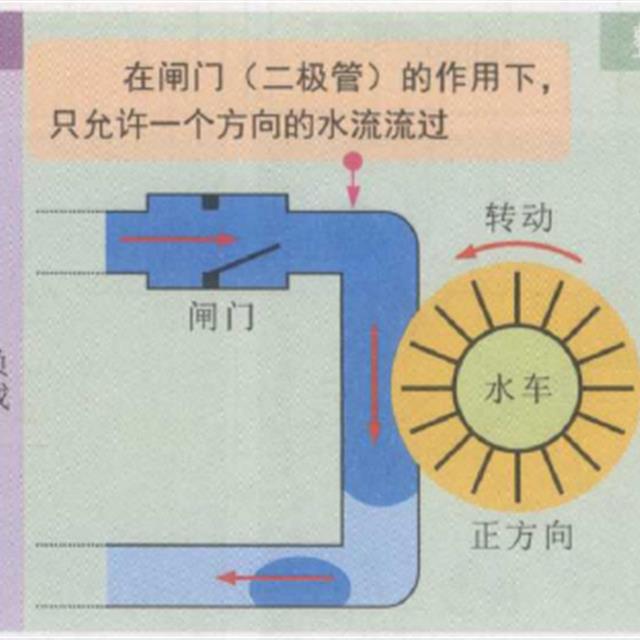

整流二极管的整流作用是利用二极管单向导通、反向截止的特性。打个比方，将整流二极管想象为一个只能单方向打开的闸门，将交流电流看作不同流向的水流，如图所示。

交流是电流交替变化的电流，如水流推动水车一样，交变的水流会使水车正向、反向交替运转。在水流的通道中设有一闸门，正向流水时闸门被打开，水流推动水车运转。水流反向流动时，闸门自动关闭。水不能反向流动，水车也不会反转。在这样的系统中，水只能正向流动。这就是整流功能。

2、稳压二极管的稳压功能

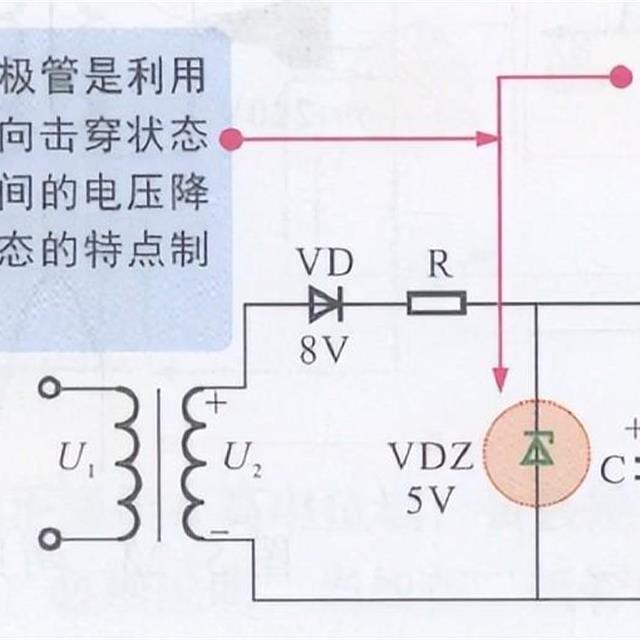

稳压二极管的稳压功能是指能够将电路中某一点的电压稳定地维持在一个固定值的功能。下图为稳压二极管构成的稳压电路。

稳压二极管 VDZ 的负极接外加电压的高端，正极接外加电压的低端。当稳压二极管VDZ反向电压接近稳压二极管VDZ的击穿电压(5V)时，电流急剧增大，稳压二极管VDZ呈击穿状态，在该状态下，稳压二极管两端的电压保持不变(5V)，从而实现稳定直流电压的功能。因此，市场上有各种不同稳压值的稳压二极管。
