电冰箱充注制冷剂的操作规程

对电冰箱的管路进行修理后，需要重新充注制冷剂。充注制冷剂时，充注制冷剂的量一定要符合电冰箱的标称量(电冰箱上都标有制冷剂标称量)，充入的量过多或过少都会对电冰箱的制冷效果产生不良的影响，通过压力表所显示的压力值就可确定充注制冷剂是否达到标准。

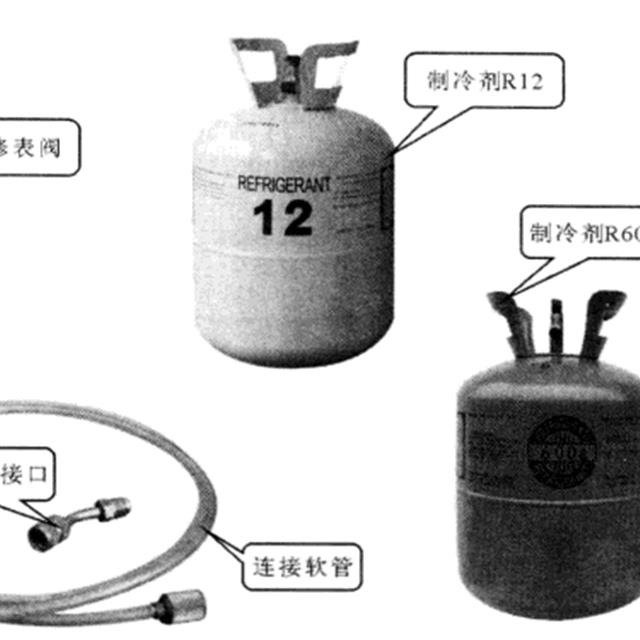

对电冰箱的制冷管路进行充注制冷剂之前，应先准备好所需工具，尤其是应根据压缩机上的标识，准备好制冷剂，如图所示，目前电冰箱所使用的制冷剂主要有R600a、 R12和R134a三种类型。

目前最新型的制冷剂为节能环保制冷剂R600a，是一种不含氟利昂、不破坏臭氧层、无温室效应的制冷剂，且不可与其他制冷剂替代使用。由于这种制冷剂的特殊性，必须使用适合R600a制冷剂的专用压缩机、干燥过滤器及无触点的PTC启动器件。制冷剂R600a充注工艺要求如下所述。

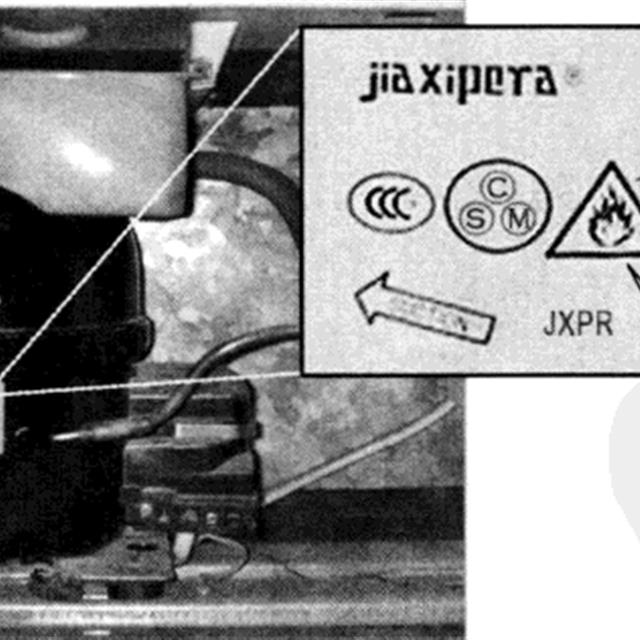

①使用R600a制冷剂的电冰箱，其压缩机上有明显的黄色防火标识，如图所示。

②在充注制冷剂 R600a之前，检查周围环境有无火源，并保持良好的通风，最重要的是将总电源设置在维修场地外。

③使用排空钳将制冷管路工艺管口刺破，然后电冰箱通电运行5分钟左右关闭，轻轻震动压缩机，使溶解在压缩机润滑油中的R600a制冷剂尽可能地排放干净。暂停3分钟后，继续通电运行，重复操作2~3次。

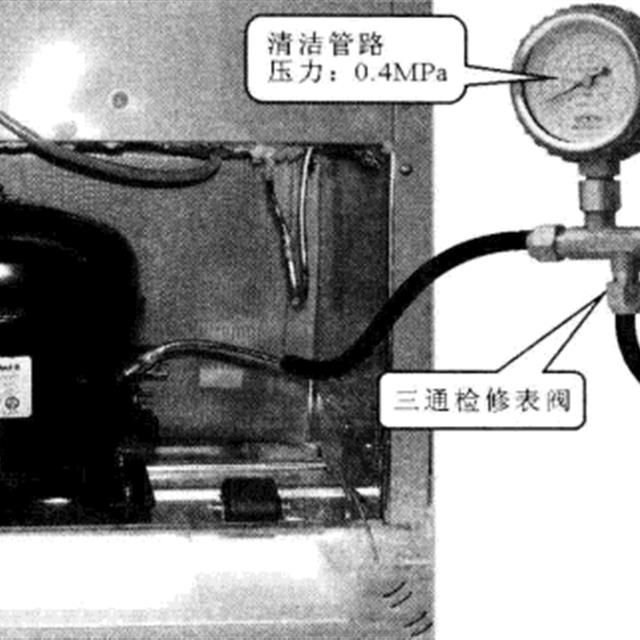

④ 切割压缩机工艺管口，连接氮气系统，注入0.4Mpa 氮气，进行管路清洁，如图所示。

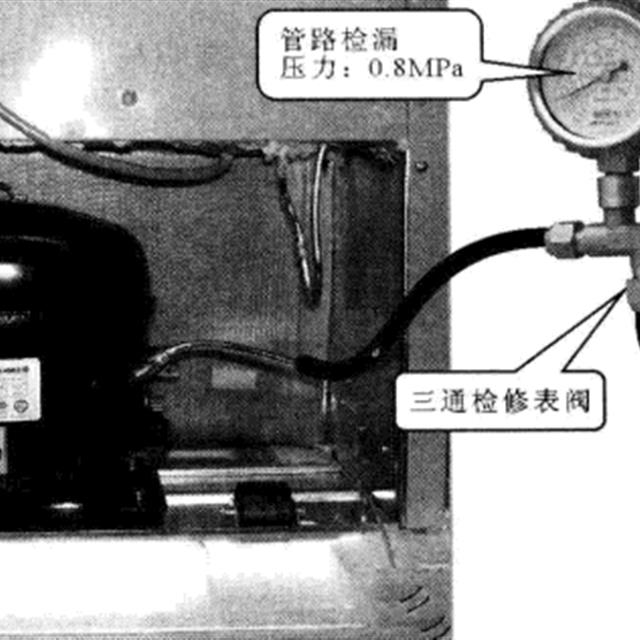

⑤如制冷管路是在出现泄漏点后进行维修，充注制冷剂，则应更换与制冷剂R600a相适应的干燥过滤器，并根据故障情况，更换不良的压缩机。然后注入0.8Mpa氮气，进行检漏，如图所示。

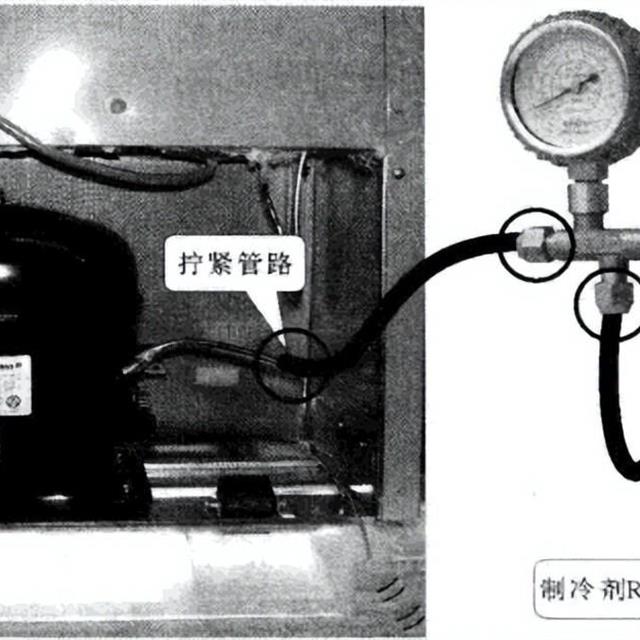

⑥将氮气钢瓶更换成制冷剂钢瓶，并保持制冷剂钢瓶阀门关闭，三通检修表阀打开的状态，如图所示。

⑦将抽真空设备连接到干燥过滤器工艺管口处，其示意图如图所示，进行抽真空操作，将制冷管路与连接软管中的空气进行同时抽真空。

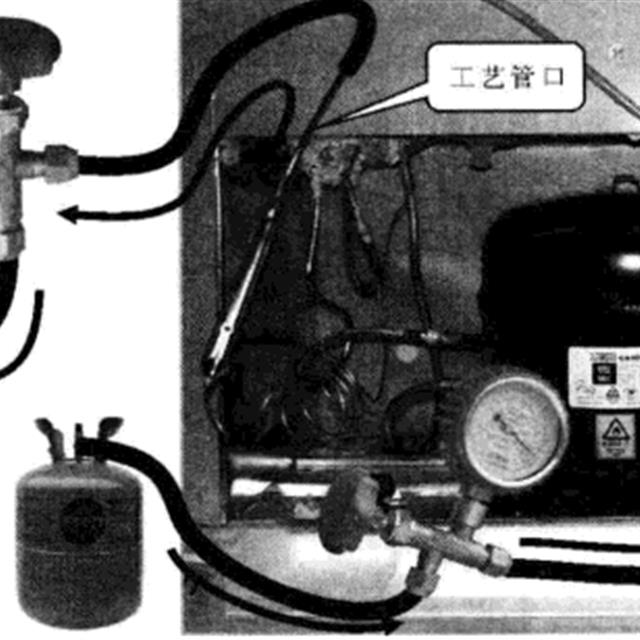

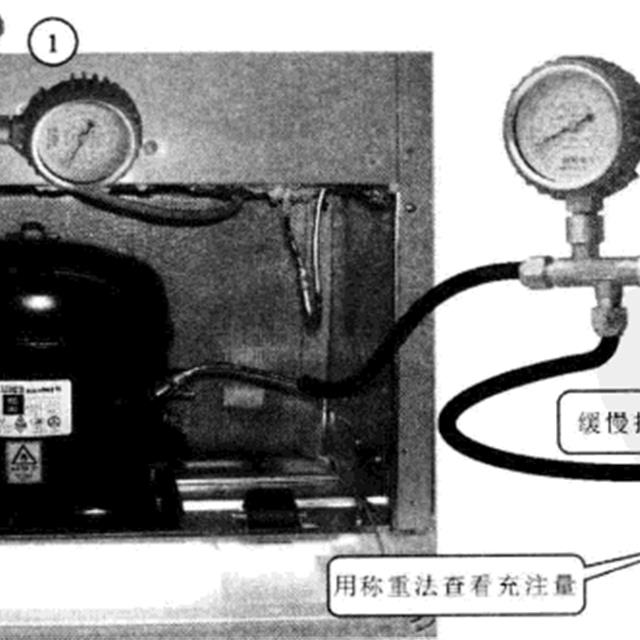

⑧当达到真空度要求以后，关闭干燥过滤器端的三通检修表阀，然后使用称重法进行制冷剂充注，其示意图如下图所示。

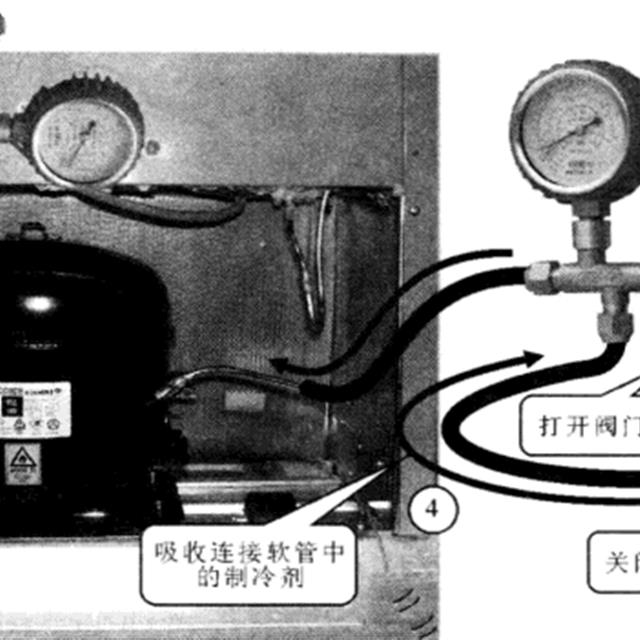

⑨ 待充注额定量的制冷剂后，先关闭三通检修表阀，再关闭制冷剂钢瓶阀门，最后再打开三通检修表阀，让连接管路中的制冷剂吸入制冷管路中。

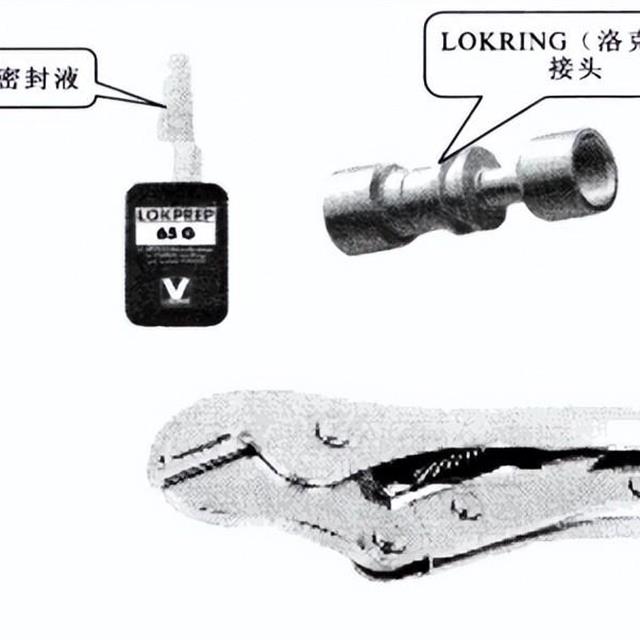

⑩ 充注完成后，开机试运行，经过1~2 次开/停机运行后，一切正常，准备封口。最后的封口操作，切忌使用明火。此时，就需要使用制冷剂R600a专用的封口工具，实物外形如图所示。

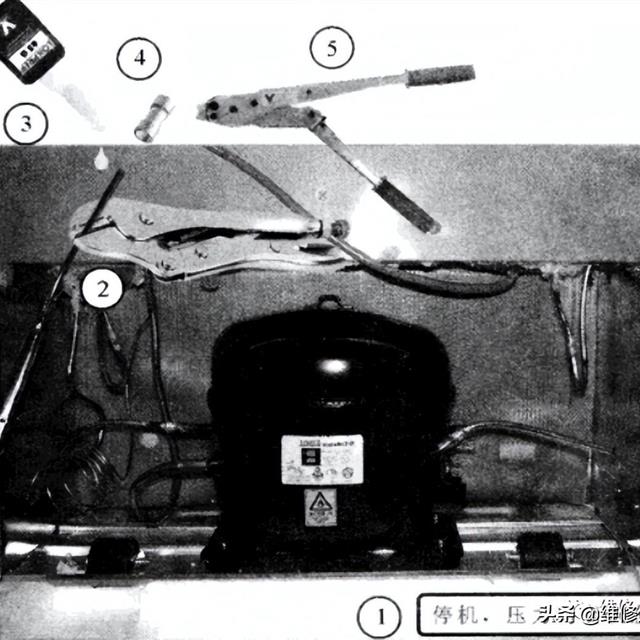

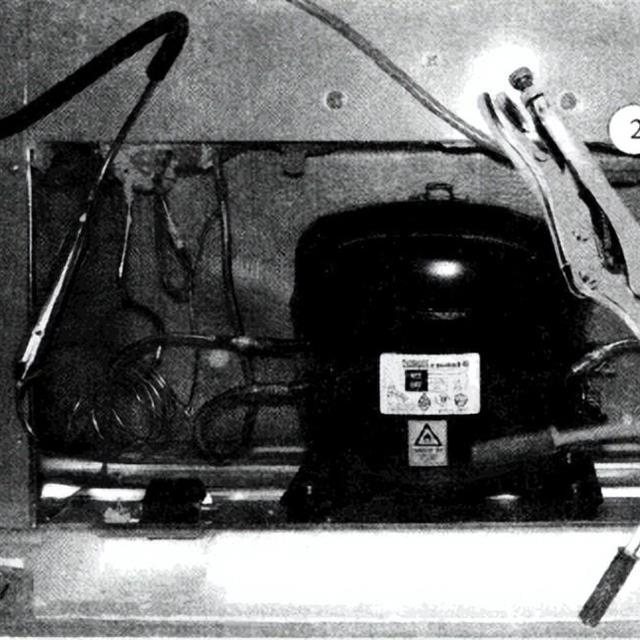

⑪此时制冷剂有2个工艺管口需要封堵，如图所示，在开机状态时，封压缩机工艺管口，先使用封口钳夹住压工艺管口，然后用洛克钳和洛克环堵头封口。

⑫压缩机工艺管口封装完毕后，停止电冰箱供电，待一小段时间后，制冷管路中的压力均衡时，封干燥过滤器工艺管口，如图所示。

13封口后，用肥皂水进行检漏。确定制冷剂管路封装良好后，即完成了制冷剂的充注工作。
