TCL变频空调电控系统简介
|

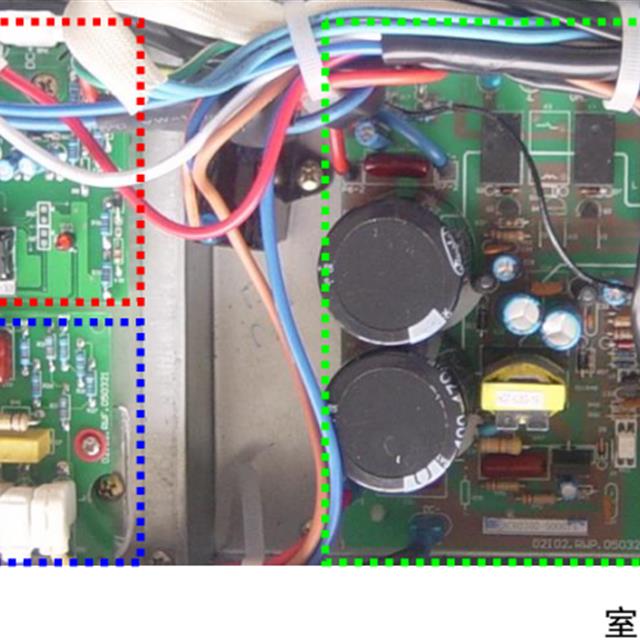

1、变频机电控主要构成 变频空调电控分为室内电控和室外电控两部分室内电控相对于定频空调，增加一个通信电路，取消压缩机、四通阀、外风机控制电路，其余电路基本相同。室外电路一般分为三部分:室外电源板、功率因素校正PFC板、变频驱动模块板，具体如下: 变频驱动模块板
TCL 变频机 1-1.5P 机型目前已经开发了四代产品: 第一代(V1)为120°方波控制方案，电源处理采用完全PFC方案; 第二代(V2)仍为120°方波方案，只是电源处理采用了部分 PFC 方案，此产品没有批量生产过; 第三代(V3)为180°正弦波方案，采用部分PFC方案，此型号产品生产也很少; 第四代(V4)仍为180°正弦波方案(包括2P机)，只是在产品功能构架上做了重大调整。 由原来一代、二代的室内主控方案改为了室外主控方案(具体功能分配参见后面电脑控制功能总体框图)。 2P 及 2P 以上产品主要开发了两代: 第一代(VP1)为NEC180°正弦波方案，室内主控; 第二代(VP2)为TI DSP180度正弦波方案，室外主控。(不包括 2P 机) 还有以上机型派生的全直流变频，变频柜机，LC方案等。 2、变频机接线简介

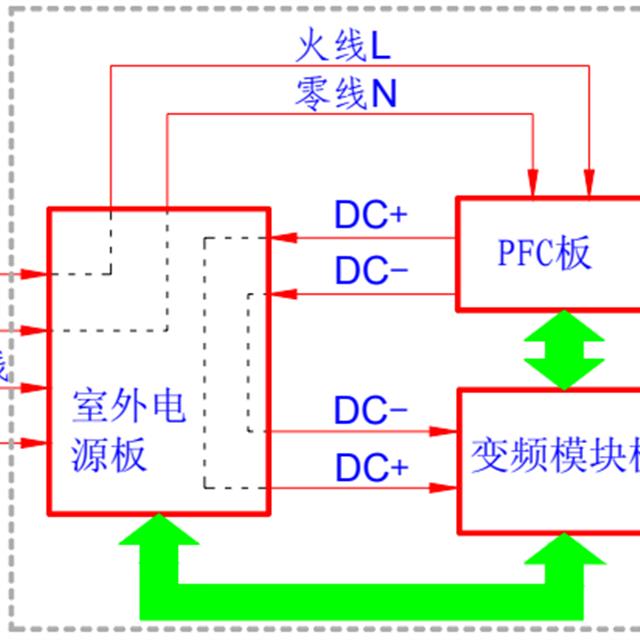

3、电流流向简介

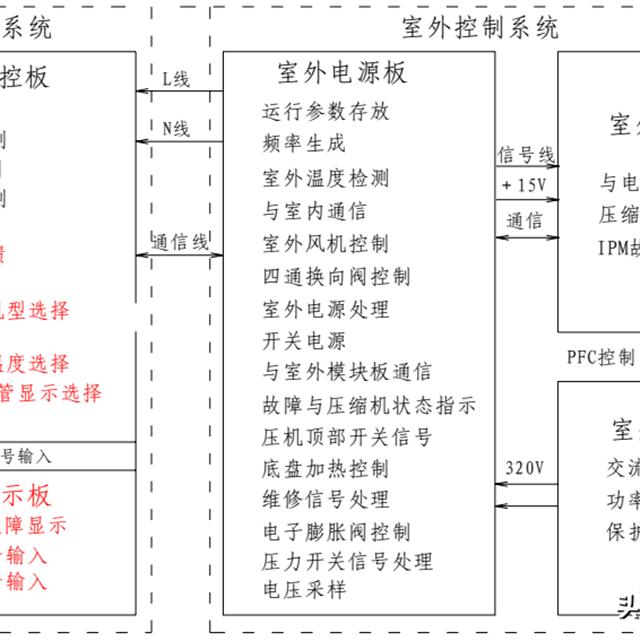

4、变频机电脑控制功能总体框图 1）室外主控方案

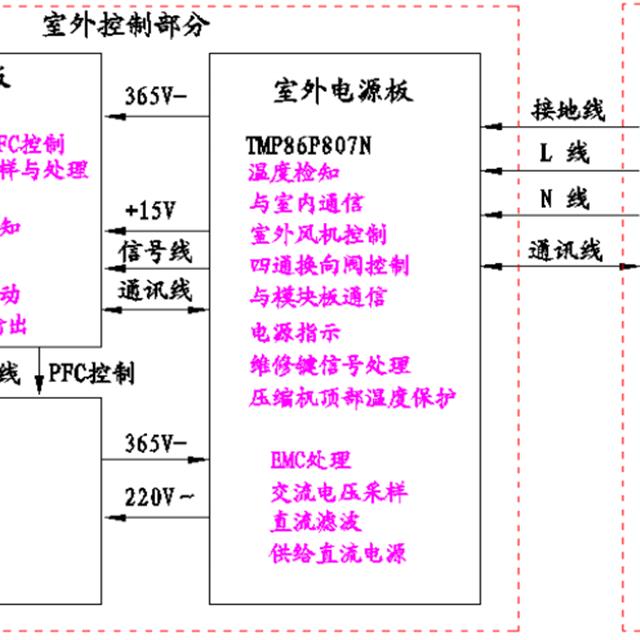

2）室内主控方案

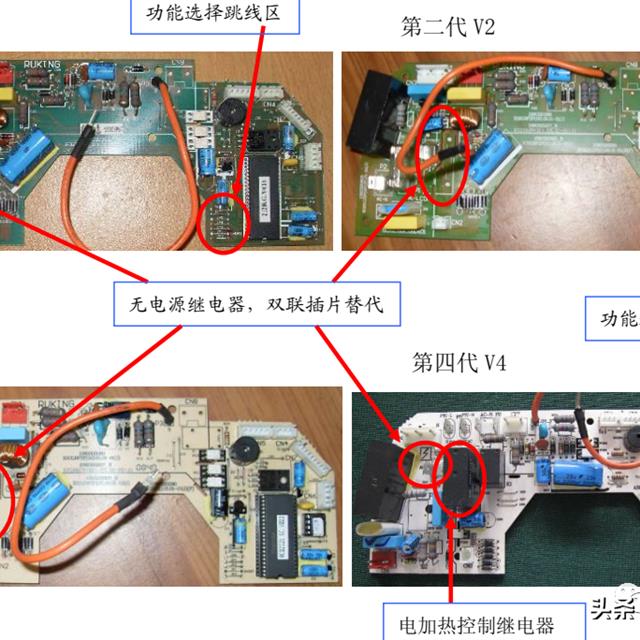

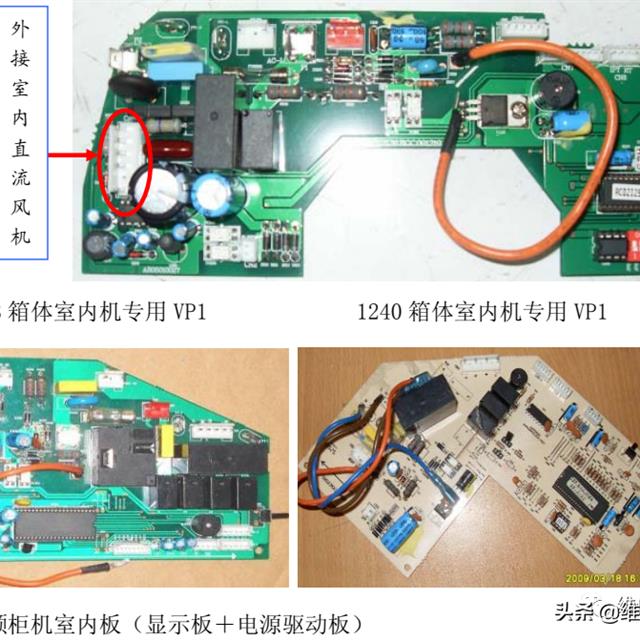

5、TCL变频空调历代主板图汇总 1）室内控制板

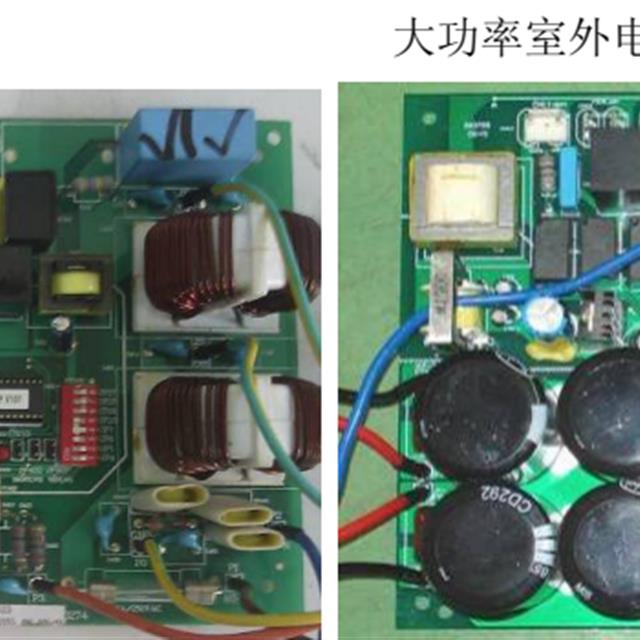

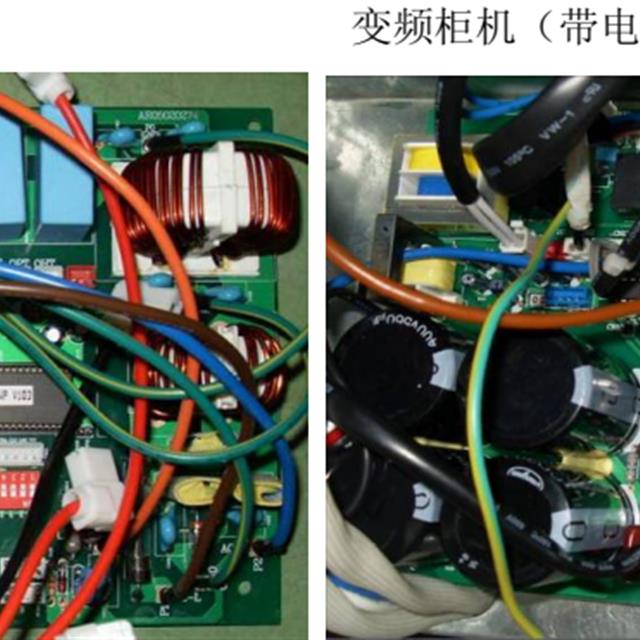

2）室外电源板

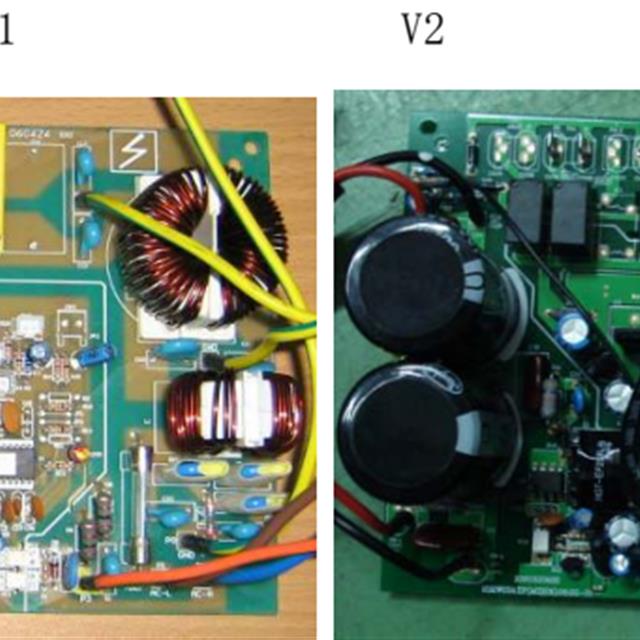

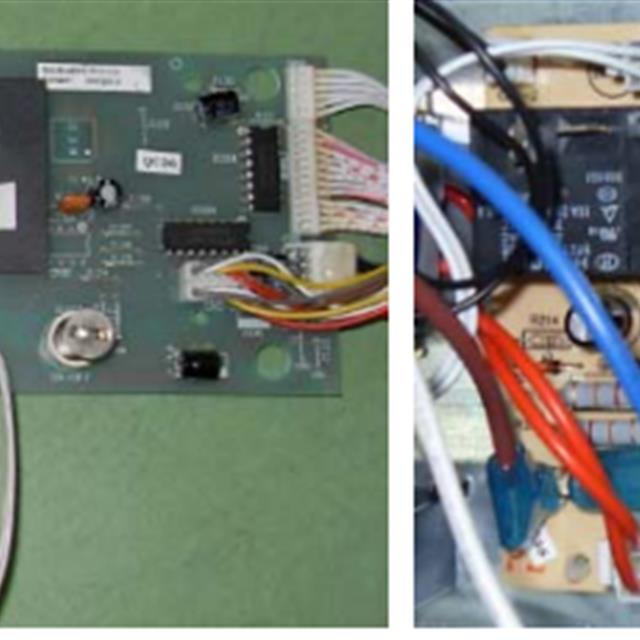

3）PFC板 1代V1与2代V2

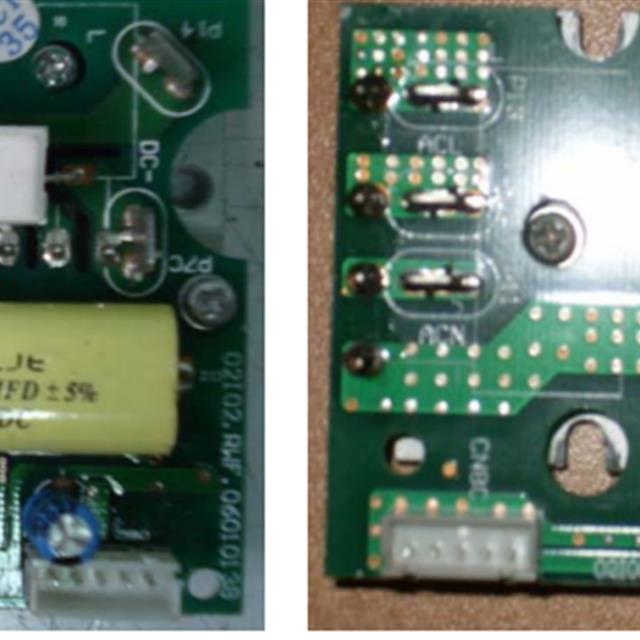

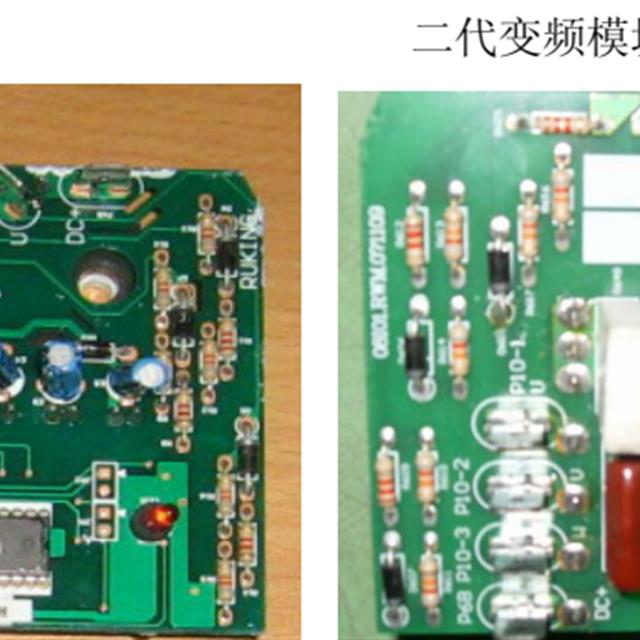

4）模块板

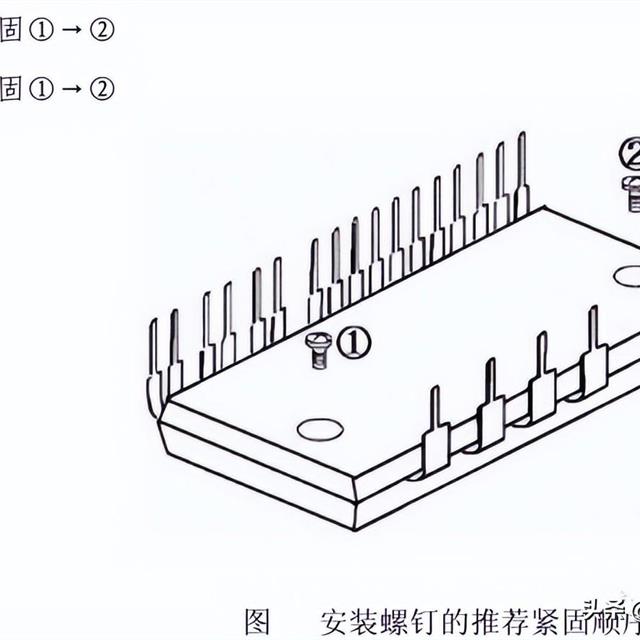

6、变频模块更换指引 维修人员在更换三菱变频模块时，必须注意更换变频模块过程的操作工艺要求，特别是保证涂散热胶的质量，具体指引如下: 1）在换上变频模块前一定要先用干净的软布把之前涂的散热膏及杂物等抹干净再重新涂新的散热膏。并且必须使用顾客服务部拨发的散热胶或与厂内一样品牌的导热硅脂，禁止其使用其他质量差的品牌，并严格按指引操作。 2）散热胶(导热硅脂)的使用必须保证达到簿、平、匀的要求。在涂胶时要使用塑料括片，可以先在模块要涂硅脂的地方中央放少量导热硅脂，然后用塑料括片轻轻的把中央的少量导热硅脂均匀地括涂于整个要处理的表面上。考虑到散热片平面度有所偏差，视散热面积大小，导热硅脂层厚度保证在0.1mm(面积较小时)-0.3mm(面积较大时)左右。 注意:导热硅脂的作用就是填补空隙，让表面紧密贴合，并非越多越好。 3）在把涂好导热硅脂的模块平放在散热片上打螺钉之前，先用手按住，轻压并推磨两下，让其接触充分再打螺钉。打螺钉时要特别注意，考虑到散热器材料的强度，需使用电批、力矩风批或力矩扳手，并确保螺钉上紧、打到位，紧固力强度根据模块不同选择。 4）安装变频模块上螺钉注意事项:当将模块安装到散热器上时，若施加极不平衡的紧固力，会因为模块内部的硅片会受到应力的作用而产生变形，而可能对模块造成损坏或降频，所以要按一定的紧固顺序来操作。对干用两个螺钉固定的变频模块推荐的紧固顺序如图。
其他注意事项:因为模块属于贵重元器件，更换功率模块时，切不可将新模块接近磁性物体或者用带静电的物体(包括手指直接触摸)接触模块，特别是接触信号端子的插口，容易引起模块内部击穿，导致无法使用。有条件的可以佩戴静电环或者静电防护手套。 7、更换PFC板指引 1)功率二极管、IGBT、整流器与散热片之间要贴绝缘贴纸.锁螺丝的扭力7±0.5kgf.cm。完全平贴紧固在散热器上后，不得再拧松，如果需要拧松后重新拧紧，需在重新拧紧前先清除散热器上的铝屑等杂质;
2）带散热基板的PFC在更换安装时也需均匀涂抹导热硅脂。 8、更换室外电源板指引 1)室外电控多为强电部件，控制器采用部分隔离的控制方式，许多回路与强电共地。注意人身安全; 2)电路在维修过程中，由于强电与弱电之间比较近，要注意测量地等安全问题。 3)因室外电源板上有大的电解电容，电源切断后电容仍有大量余电需要时间释放，请耐心等待电容放电完毕后再进行操作，放电完全时间大概30秒;或者在DC-、DC 之间外接一负载(如电烙铁等)进行人工放电。电荷放尽以后，用指针式万用表RX10K档检测，指针应是指到0，然后慢慢退到00，否则电解电容器损坏。 4)在进行维修之前一定要对电路有一定的了解，最基本就是要了解电路是由几部分组成，各部分大概在什么位置，可能的作用是什么。 5)对于一拿到电路板就开始测量，或直接上电检测是极不科学的维修方法，很有可能造成维修板被二次损坏。 6)室内外连接线线序必须保持正确，否则除无法工作外可能回损伤电控制器.拆卸螺丝时应注意防护，避免有螺丝或其它异物掉落到电路板上或电控盒里，若有则必须进行及时清理。 |
