美的滚筒洗衣机主要零部件及故障代码知识
|

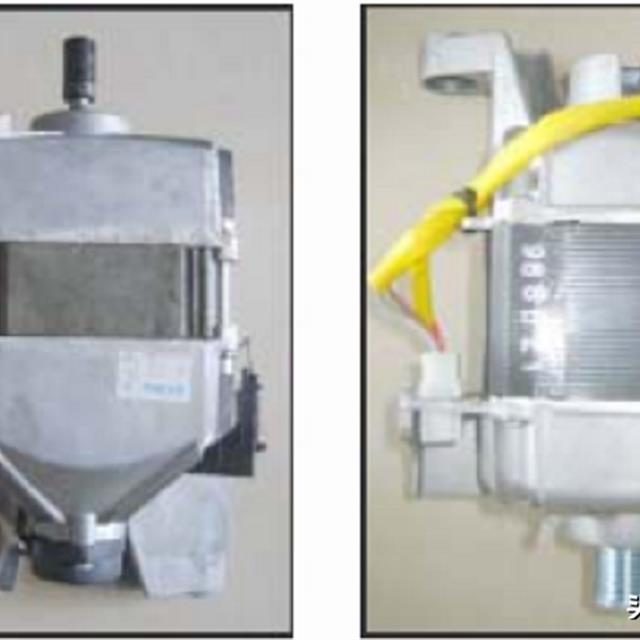

一、主要部件介绍 1、电机 电机是洗衣机的动力部件，提供洗涤和脱水时内筒转动的源动力。目前用于滚筒洗衣机的电机通常有两类，双速电机和串激电机。 1）双速电机为电容运转式单相交流异步电机。三相交流电动机在定子中嵌放互成120°角的三相绕组，在三相绕组中，通以三相对称交流电，便可以产生旋转磁场。Apollo使用的就是三相变频电机。

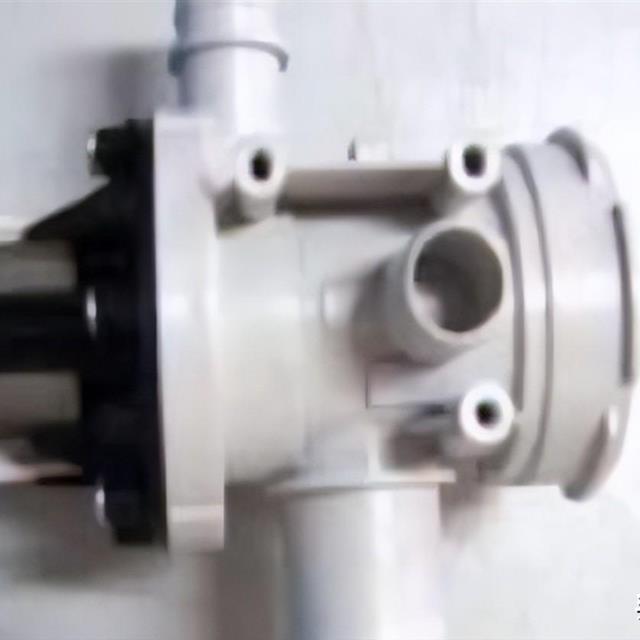

2）串激电机是将定子绕组和转子绕组串联 起来，供以直流或交流电源，使两绕组产生相对静止的旋转磁场，从而驱动转子高速旋转。最高转速可达2万转/分钟左右。M01-M04使用的是串激电机。 2、排水泵 由于滚筒式洗衣机为上排水，在排水时需由排水泵提供动力，排水泵的扬程一般在1~1.5米，每分钟排水量为18升左右。 从结构上看，排水泵可分为电机、泵体、叶轮和风叶等部分。叶轮在电机的带动下高速运转，将水排出;风叶将电机温升所产生的热量散去。 从原理上看，排水泵有永磁式和罩极式两种。 目前滚筒式洗衣机大多使用永磁式排水泵。(Apollo型号除外)

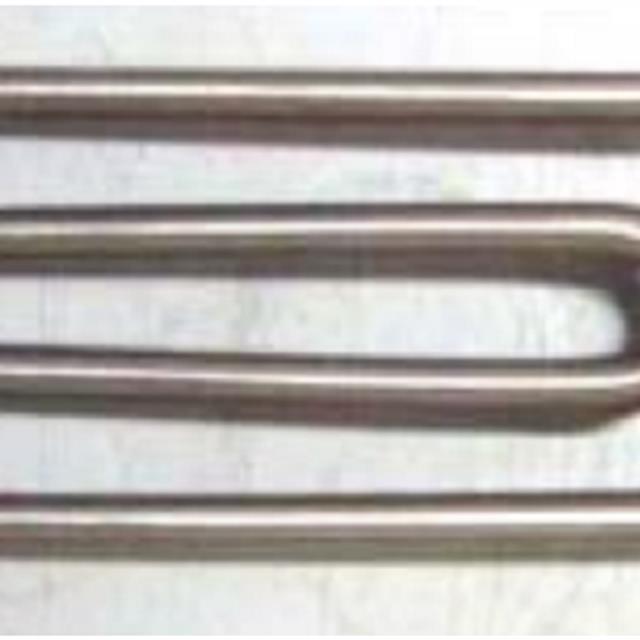

3、加热器 加热器分为两种:洗涤水加热器和烘干加热器，其区别在于所加热的介质不同(水和空气)。

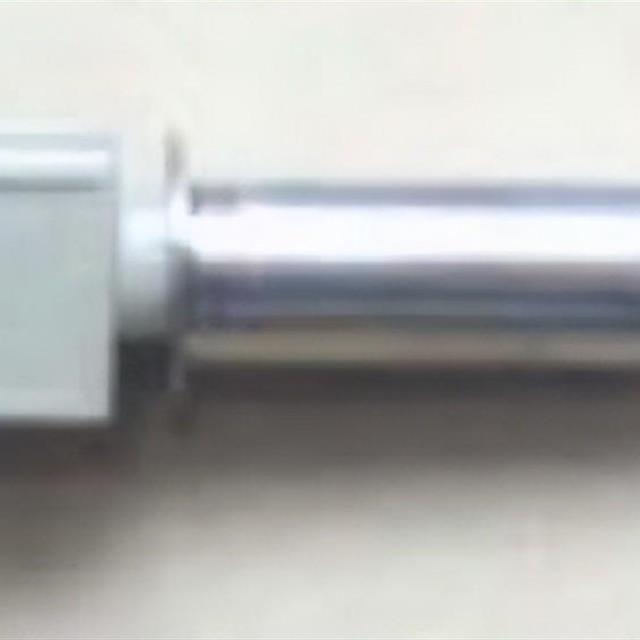

洗涤水加热器主体部分为不锈钢的加热管，氧化镁粉作为绝缘填充，芯部是加热丝，两端与加热丝相连的是引出棒;在引出棒一端或两端，有的设有过热断路保护装置:在密封上采用三元乙丙(EPDM)橡胶材料，具有耐高温、耐老化、耐腐蚀等性能特点。 烘干加热器是通过烘干通道将流入滚筒内部的 空气加热成高温状态用来烘干的加热器。主要由托架、加热器支撑部和线圈加热器构成。托架是具有一定长度的板状，固定在烘干通道内侧，加热器支撑部通过固定手段固定在托架上。 4、温度传感(NTC) NTC探头在-0.5℃到103℃的温度范围内作用。

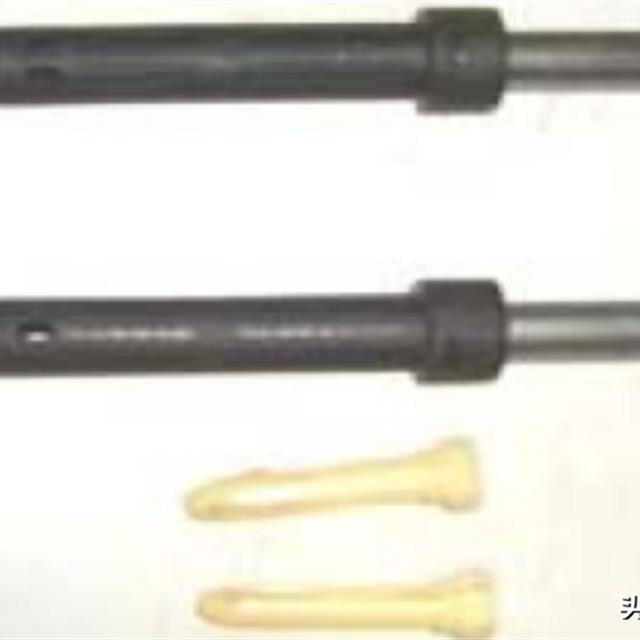

在故障(断路或短路)的情况下，加热功能停止，在程序结束之后报错， NTC插在加热器的法兰中，其上的密封圈保证了密封性能。更换NTC需松开加热器的锁紧装置。 5、减振器 美的滚筒洗衣机使用先进的摩擦阻尼减振器，对洗衣机在洗涤和脱水时内外筒组建产生的振动进行减振。减振器的减振功能通过摩擦阻尼来实现，减振器具有类似于活塞式结构。圆筒型塑料外缸内壁的海绵体与金属圆柱形塞杆紧密接触，塞杆可以沿轴向和纵向滑动，具有一定的阻尼力。在外缸和内壁之间紧密接触的海绵体上涂有特殊的阻尼油脂，这是实现减振的主要部分。一般洗涤脱水运动中阻尼力大小基本恒定，方向与运行方向相反，减振器与左右下加强件以及与塑料外筒之间用4只减振器销固定。

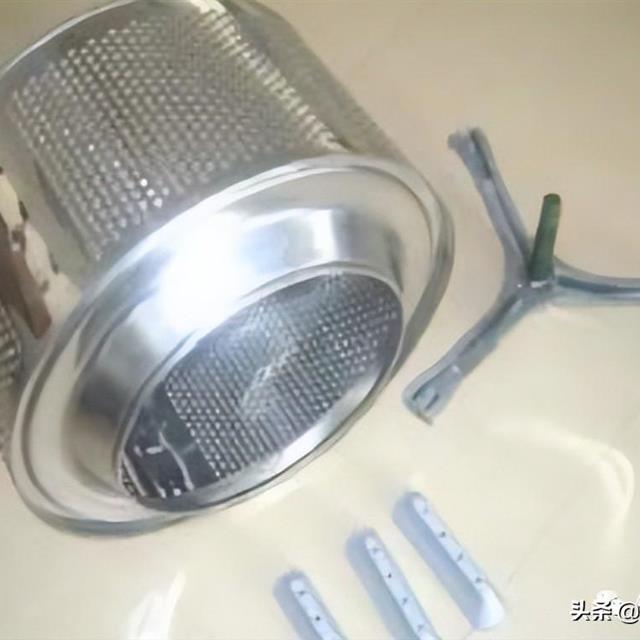

6、内筒组件 内筒是洗衣机的工作部件，洗涤、漂洗脱水的全过程在内筒进行。内筒为不锈钢材料制成。

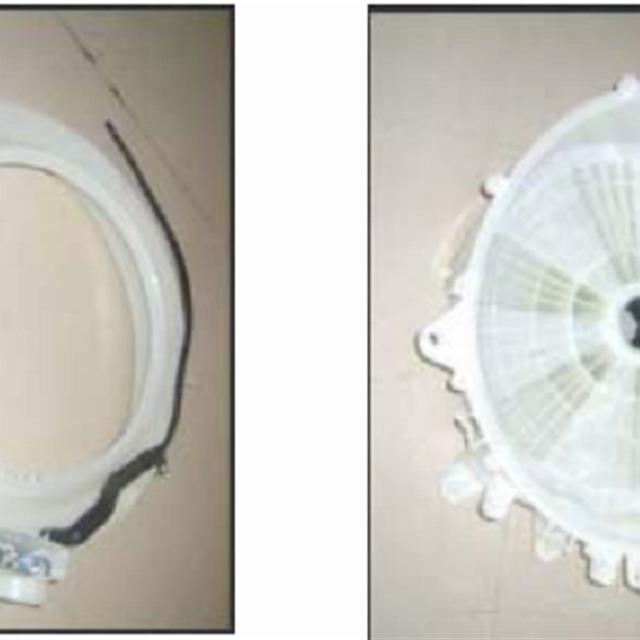

内筒表面有许多小直径的圆孔，孔是由筒内向外冲制的，翻边在外，故内筒内面较光滑。在洗涤过程中不会擦伤衣物内筒内壁上装有三个举升筋，各成 120°，确保滚筒旋转时负载均匀转动。洗衣机装入衣物口在内筒前面。为使内筒具有较好的强度，在内筒后法兰上装有三脚架。 三脚架并与传动皮带轮连接。内筒的转动是通过传动皮带轮带动内筒转动而实现的。 7、外筒组件 洗衣机的外筒是衣物洗涤时装水的容器。外筒容量的大小不仅与洗涤容量的大小有关，而且决定了用水量的大小。相同的水位条件下，外筒的径向尺寸和纵向尺寸越大，耗水量越大。

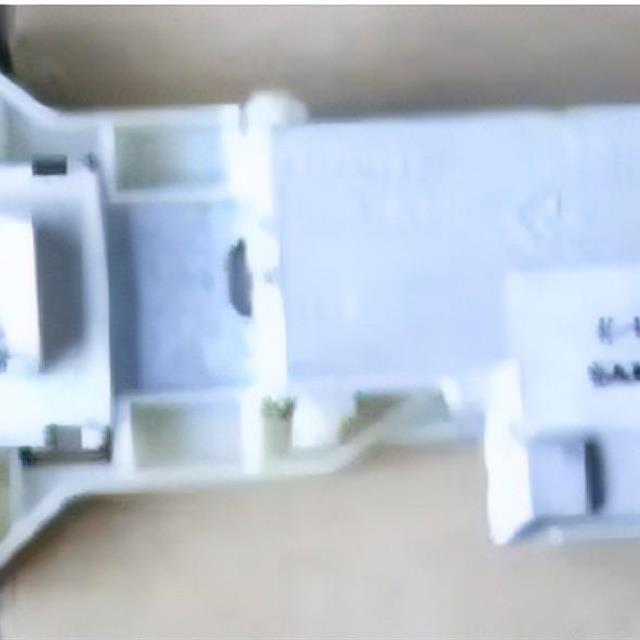

前、后外筒的结构设计巧妙的解决了上、下平衡块的装配以及电机、内筒组件、减振器、吊簧、加热器、运输螺栓固定、各种管道连接及线束捆扎等一系列装配问题，还保证了前后外筒之间配合时良好的水密封性能。 8、门开关 由一对快速动作的主触点，从触点、双金属片和PTC热敏电阻组成。门开关是安装在洗衣机内的微动开关，它串联在电路中，起控制洗衣机和保护用户的作用。当洗衣机门关好后，洗衣机门上的门钩触动开关内的开关从触点接触，洗衣机通电时，热敏电阻发热使双金属片变形，推动主触点接触，洗衣机电路得电，并同时使门开关与门钩卡死，洗衣机门不能打开，保护用户不受意外伤害。

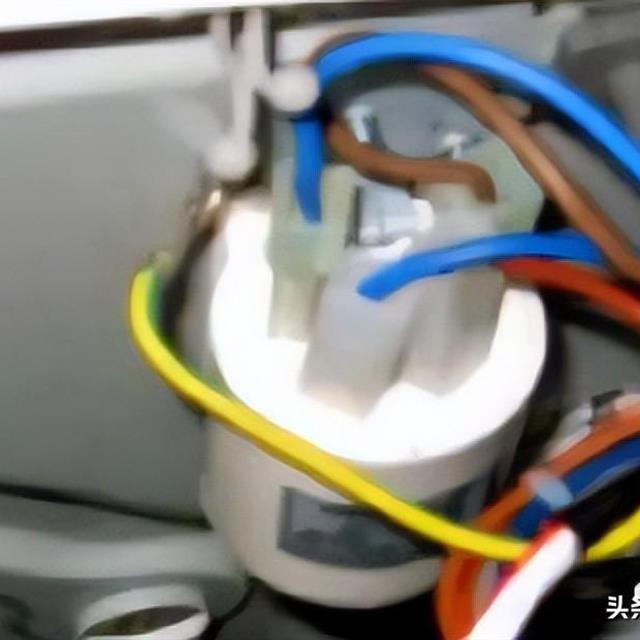

门打开或未关好时，门开关的从触点未接触，主触点不能接通，洗衣机不能工作。洗衣机门只有在切断电源约120秒钟，双金属片复位，门钩脱开后，才可以打开。 9、滤波器 因滚筒洗衣机工作时功率变化范围较大且变化频繁，为防止洗衣机在使用时对其他电器产生干扰以及受到其他电器的干扰，所以滚筒洗衣机中加装了滤波器。滤波器是由电感、电容、大电阻封装而成。主要起电磁兼容的作用。抗干扰器一方面抑制对外界无线电的干扰;另一方面当洗衣机工作时，由电机、程序控制器和其他电器的通断而产生的干扰电磁波，通过抗干扰器时被吸收，从而避免对其他家用电器的干扰。

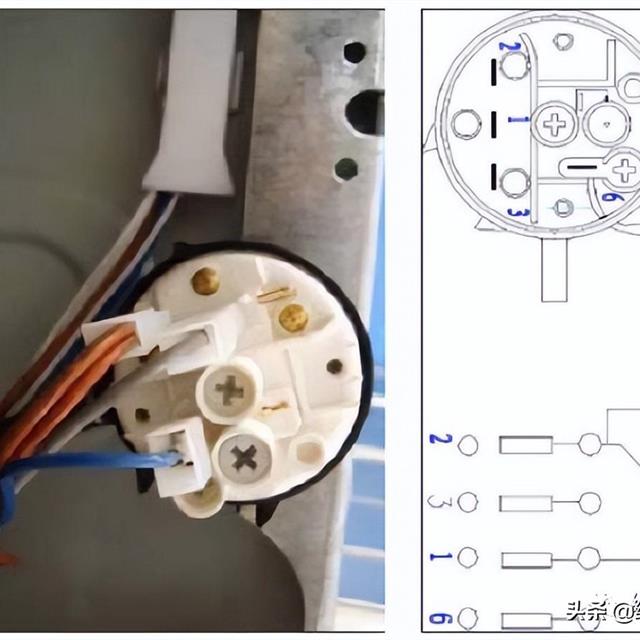

10、水位开关 压力开关是由水压来控制开关内的簧片动作，接通不同的触点来接通不同的控制线路。压力开关有两组压力控制点;在正常无水的状态下，触点1和触点2导通，当进水到一定程度后，在水压的作用下，触点1和触点3导通，通过触点3可以给加热器供电，并给主板水位信号。当水位太高时，触点1和6导通，通过触点6直接接通排水泵，并给主板溢流信号。

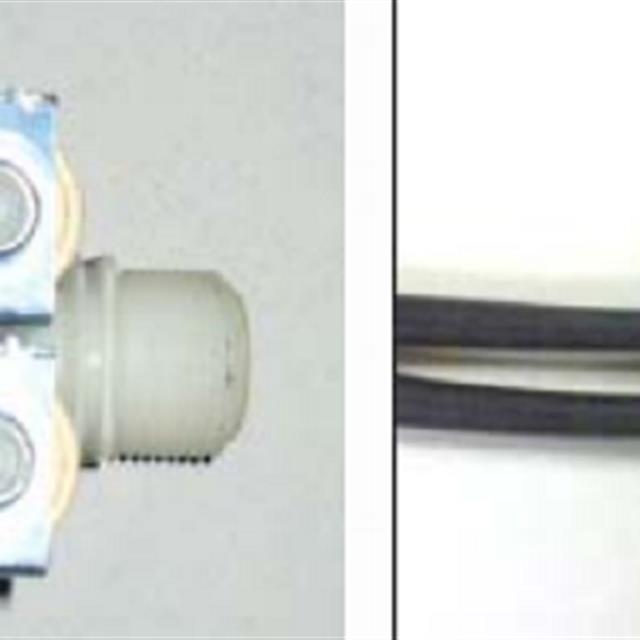

11、电磁阀 在进水阀的进水通道中有一根铁芯堵在进水口，铁芯的另一端是弹簧施加的推力，当给进水电磁阀通电时，里面的线圈会产生力，将铁芯拉起，使进水通道打通，在外界水压的作用下，可以实现进水。

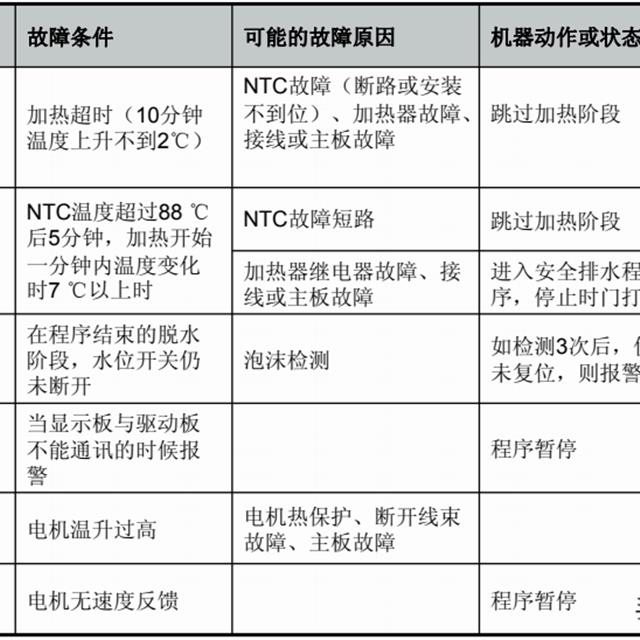

二、故障代码与处理
|
