格力变频空调主要故障测试点及测试判断方法

本文讲述了处理流程中涉及到的常见6大类：安装维修注意点、室内外强弱电电源、变频外机通讯信号、变频机主要零部件、变频机系统、变频控制器关键元器件的检测共30个测试点。对关键测试点进行检测是快速准确判断处理故障的必要措施。

切记：未经测试，盲目更换零部件易造成多次维修不成功！

T1:跳线帽的检测

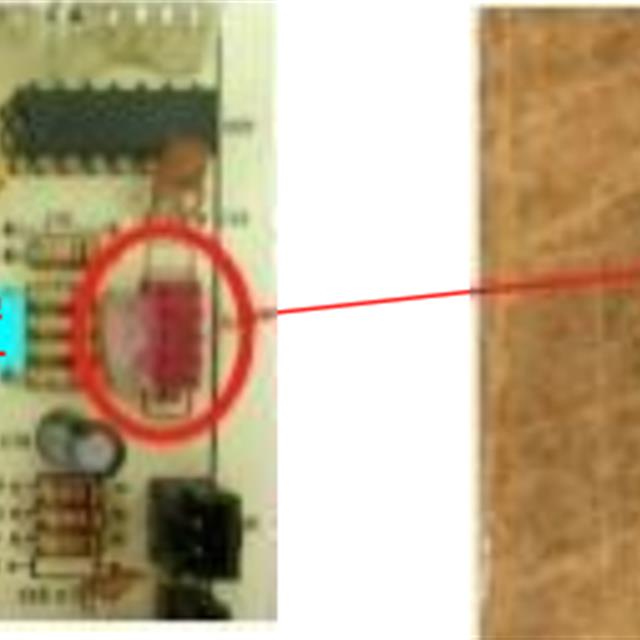

检查内机主板跳线帽是否松脱、维修更换主板时是否漏装、跳线是否断路、跳线帽周边电路是否故障。如果松脱则重新装好，如果断路则需选择同型号的跳线帽更换，如仍然不行，则更换室内机控制器。

T2:室内外连接线的检测

新机通讯故障或者更换电器盒、压缩机依然故障时，需着重检查内外机是否匹配、电器盒与压缩机是否匹配。可根据内机包装箱上的型号标记或者室内机右侧面的铭牌上的整机型号确定所配外机。

T3:室内外机是否匹配的检测

新机故障或维修后立即出现E6通讯故障，需特别注意室内外电线的连接顺序，接错线可能导致零部件受损。变频分体挂壁式外机接线顺序:N(1)一零线(蓝色)，2-信号线(黑色)，3-火线(棕色)。如果安装维修时接线正确牢靠仍然故障，则需检查空调器内部相关连接线特别是电抗器线是否松脱。

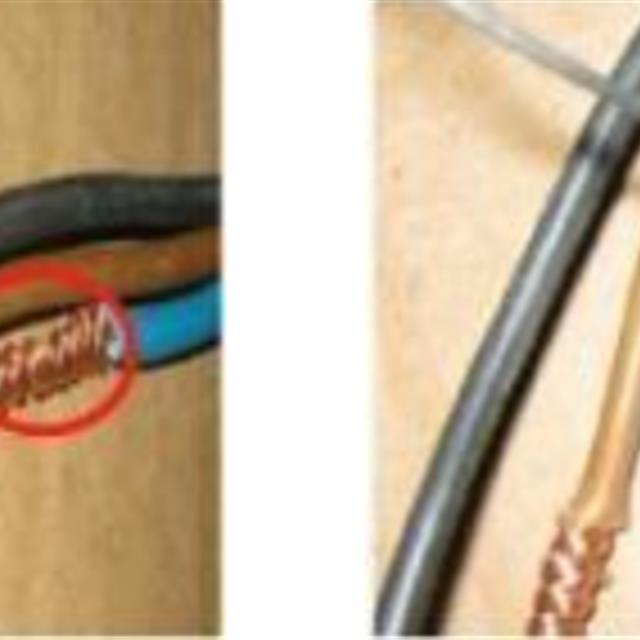

T4:加长线的检测

如更换内外机主板均不能恢复正常，需特别注意检查加长连接线接头是否氧化致使接触电阻增大。变频机不允许加长连接线，如安装时已加长，可先测试电线电阻看是否在1欧姆以内，然后剥开绝缘胶布查看是否其氧化，如氧化需更换新的连接线(由于正常阻值较小，用万用表测试阻值所得结果不一定准确，这时需检查接头外观，或直接更换新连接线处理)。

T5/T6:室内/室外机电源电压的测试

在内机上电开机无反应的情况下，请检查内机是否有电源。通常蓝色零线与棕色火线电压220VAC。在内机工作而外机无反应或工作异常的情况下，请检查外机接线和外机电源电压是否正常。变频机工作 电源正常值在150~260VAC之间，且不能快速波动。

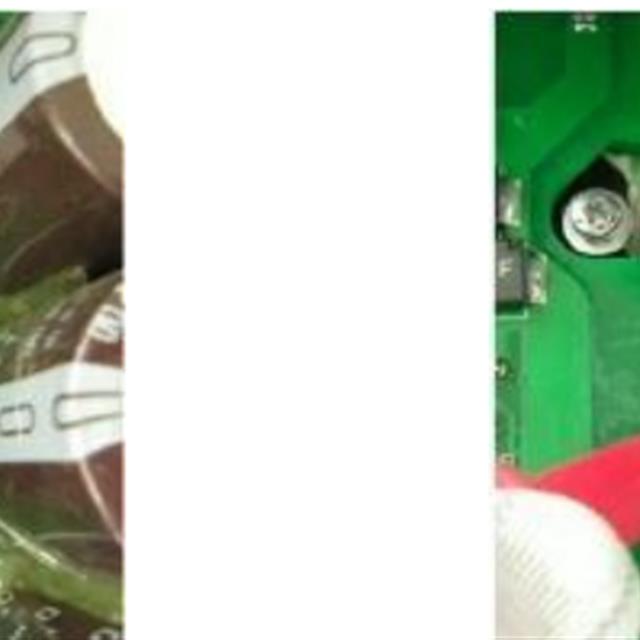

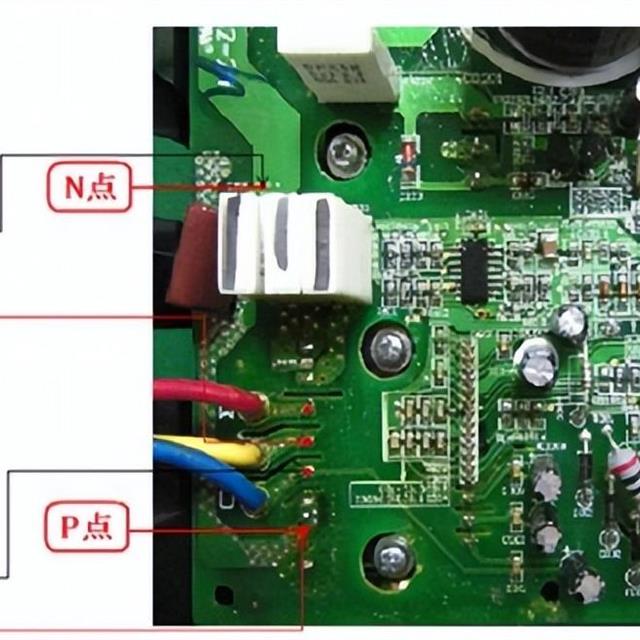

T7:整流后直流母线电压测试

在外机交流电源正常，但仍不工作或显示电压保护的情况下，请测试外机大容量铝电解电容端电压是否正常，正常值在300VDC左右。

T8:模块输出给压缩机的电压测试

在外风机工作但压缩机不工作时，可测量模块驱动压缩机的电压，两相间的电压应在0~160V之间且相等，否则功率模块损坏。

T9:IPM模块15V电压的测试

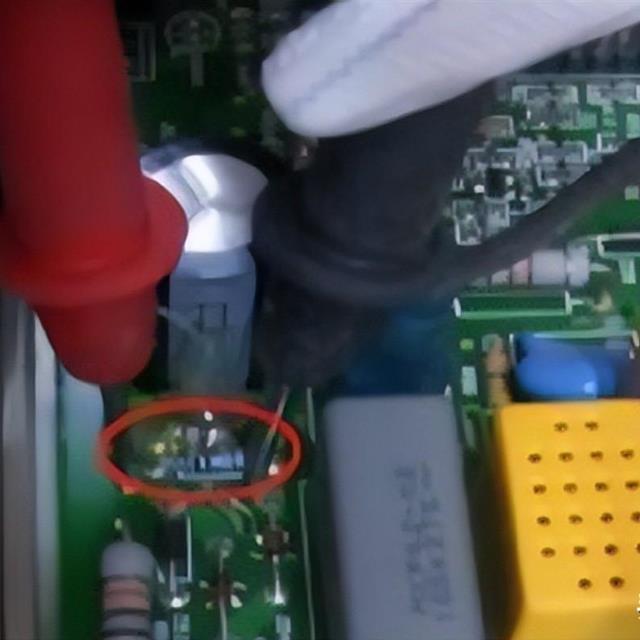

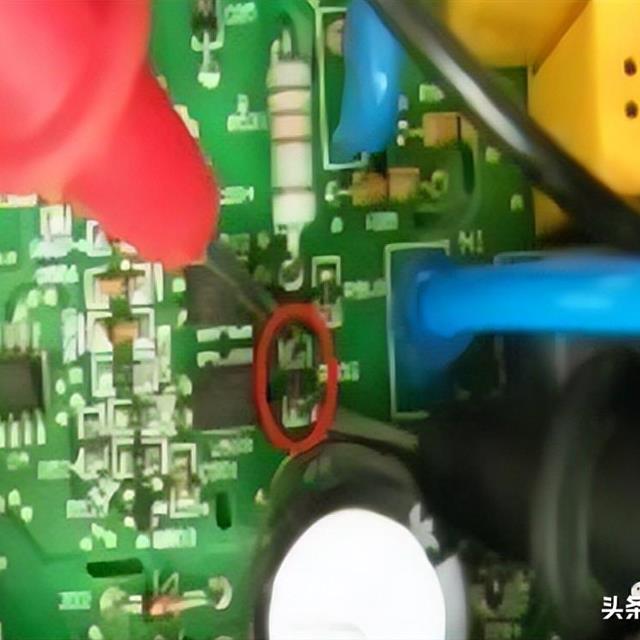

在显示H5模块保护或压缩机不工作时，请检测模块直流15V电压是否正常。测试时用万用表的直流电压档，红表笔接触模块供电电源端稳压二极管(D304)的下端，黑表笔接触D304的上端，正常值约15V。

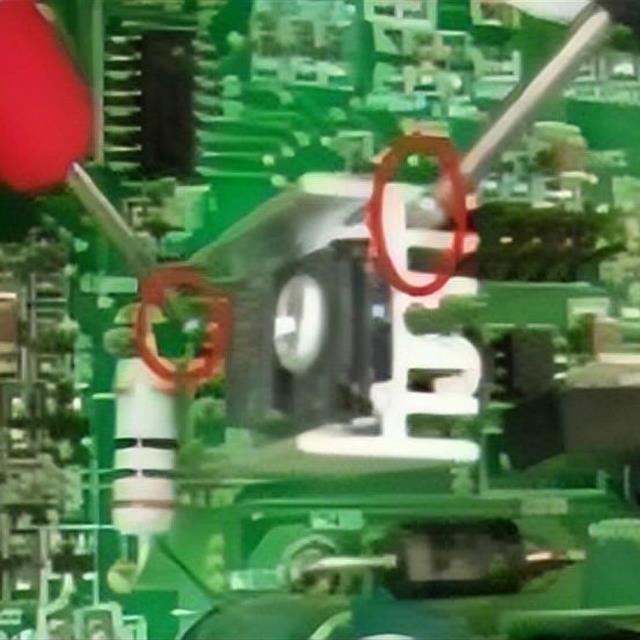

T10:12V驱动电压的测试

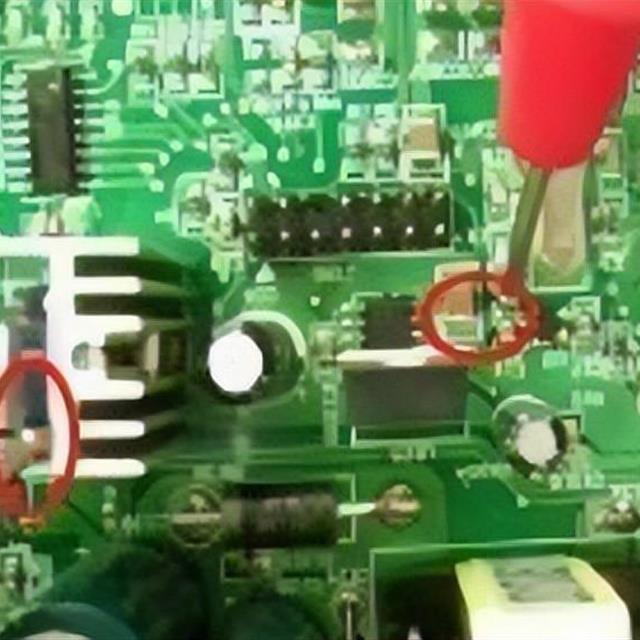

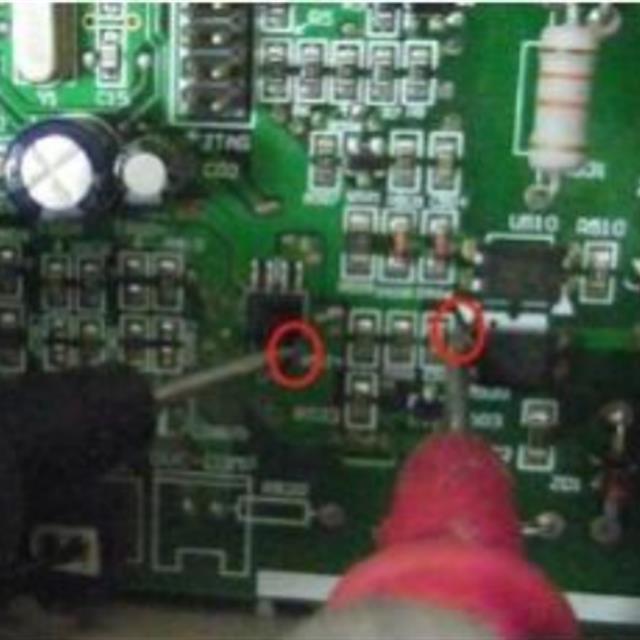

在内外风机、四通阀、电加热不工作或开机后外机交流电压被急剧拉低时，请检测直流12V电压是否正常。测试时用万用表的直流电压档，红表笔接触R127的下端，黑表笔接触U124的散热器，正常值约12V。

T11:芯片5V电压的测试

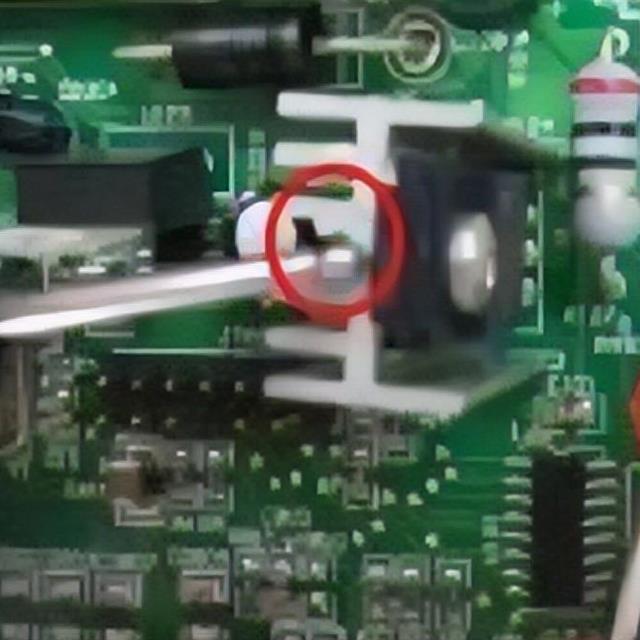

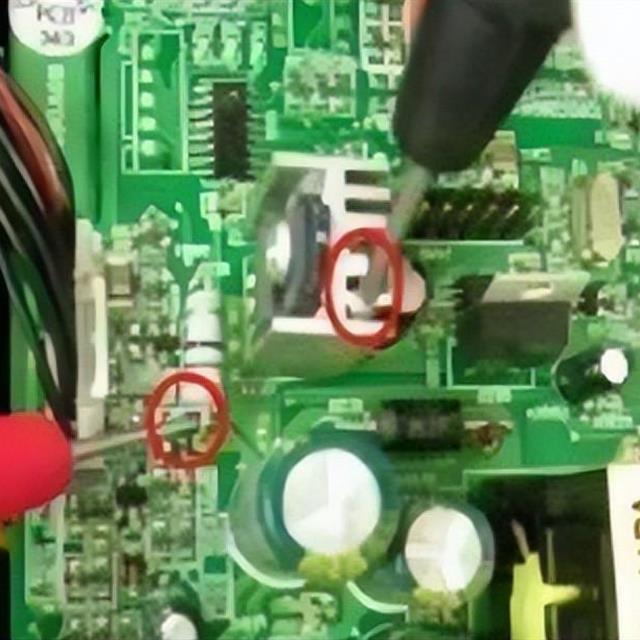

通讯故障时可以检测芯片5V电源电压是否正常。测试时用万用表的直流电压档，红表笔接触稳压块7805(U124)的1脚，黑表笔接触铝散热器，正常值为5V左右。

T12:模块供给压缩机的电压测试

通讯故障时可以检测主芯片3.3V电源电压是否正常。测试时用万用表的直流电压档，红表笔接触U4的7，8脚(C16上端)，黑表笔接触 U124的散热器，正常值约为3.3V。

T13:接线板N(1)与2位电压测试

通讯正常时零线与信号线间电压存在0~28VDC间规律变化。若无，则需先检测通讯环路内外机部分是否有元器件断路，有则更换相应内外机主板。无则请检查内外机是否正确发送、接收通讯信号。以内机为通讯主机的机型为例，无电压跳动，则说明内机无发送信号。

T14:通讯电路强电侧电源电压测试

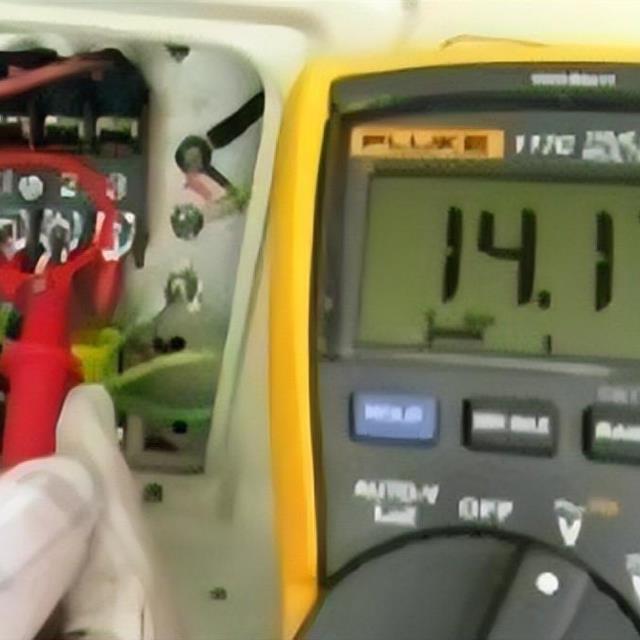

外机通讯环路电源正常值为直流56V。注:通讯电源在室内机的机型(睡系列等早期变频机型)，正常值为直流24V。

T15:外机通讯弱电侧接收信号测试

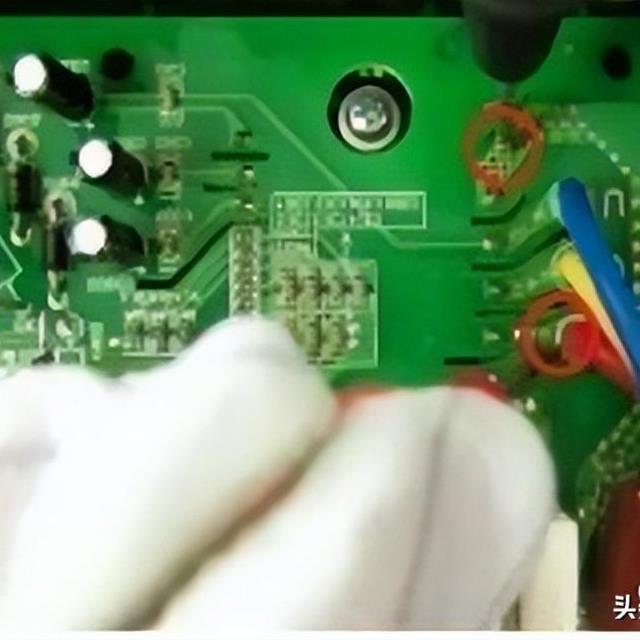

变频空调内外机每隔一段时间会进行一次信号收发，内机向外机发送信号后，外机会接收。当外机接收光耦收到室内机发送的信号后，其引脚上的电压会发生变化，由此我们可判断光耦和通讯正常与否。

T16:外机通讯发送接收强电侧信号的测试

如果通讯正常，那么测试强电通讯环路中任何一个电阻(如2.2K、13K、470K贴片电阻)的端电压应有规律变化。

T17:外机通讯电路弱电侧发送信号的测试

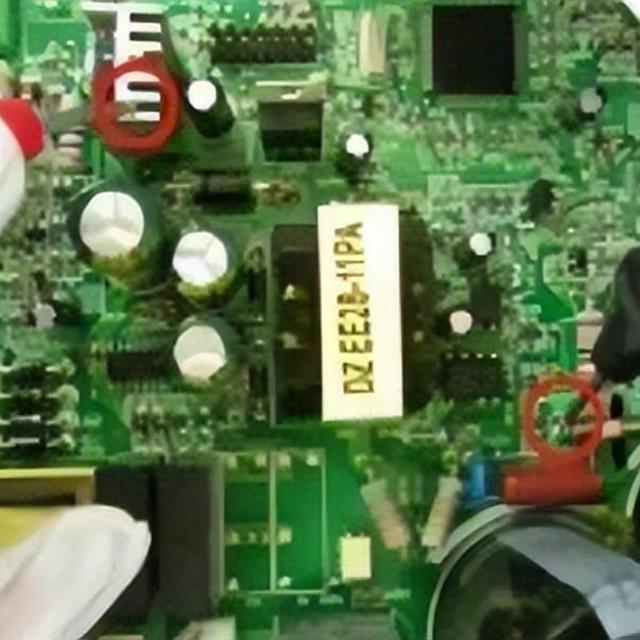

通讯信号外机芯片发送端对主板地正常情况下存在电压规律变化。发送光耦引脚对主板地的电压也会发生规律变化，可通过测量此电压判断外机主芯片是否向内机发送信号。以横放主板为例，可测量光耦U509的1脚电压是否变化，如无可进一步测量R524引脚下端对地电压是否有变化。

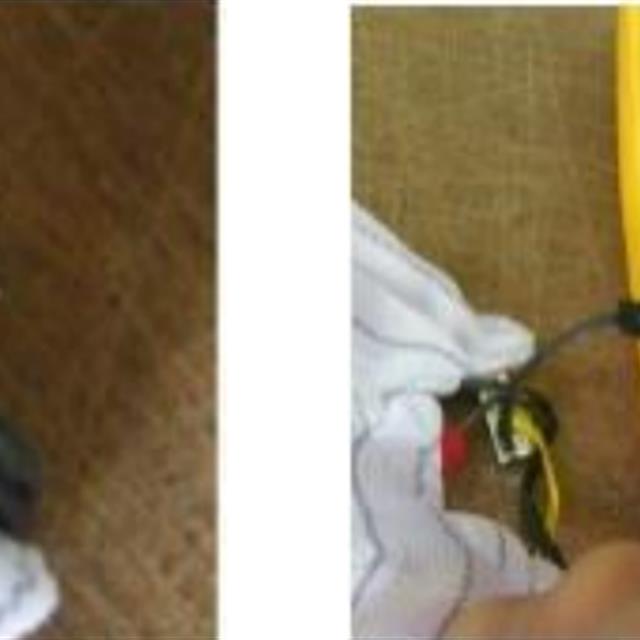

T18:感温包及相关故障的检测外机

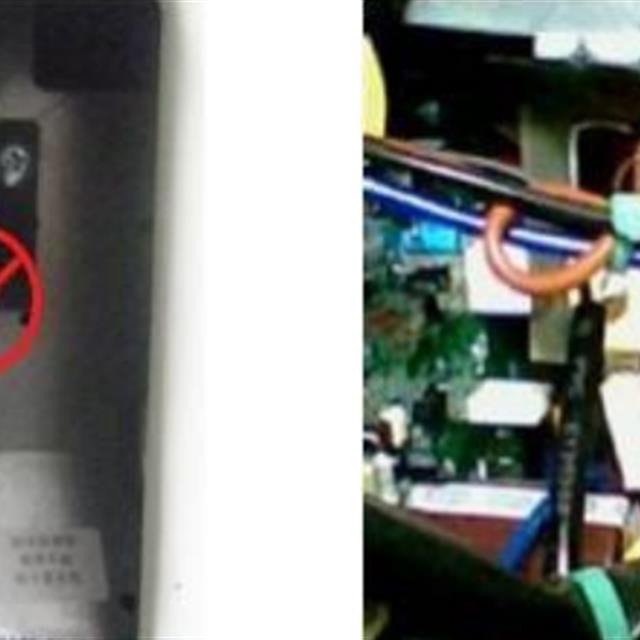

第一步:检查端子是否松脱、接触不良，引线是否破损、感温铜头是否有打火痕迹，如有则可能导致变频主板连带损坏，引起通讯故障;

第二步:然后将感温铜头用手握住升温，看阻值是否变小，如果阻值不变、始终显示一个固定值或者阻值异常，说明感温包已损坏;

第三步:将各重要温度点下的阻值与正常阻值表对应(至少两点:常温、热水中室温下阻值见感温包护套)，看是否一致。如果以上问题皆不存在则为外机板温度检测电路等问题，可直接更换外板。

T19:室内风扇电机(PG电机)的检测

①接线:输入与反馈端接线是否松脱、接触不良;

②输入电压:用万用表交流电压档测试电机输入端电压应在50V以上;

③运行电容:断电测试风机运转电容容值正常;

④绕组电阻:断电测试各绕组间阻值，正常值应在几百欧姆;

⑤电机卡死:用手转动轴承是否顺畅;

⑥PG电机反馈信号:用万用表直流档测试信号(下图2脚、主板反馈端子2脚)与地(下图3脚、主板反馈端子左1脚)之间电压，正常值2.5V左右;

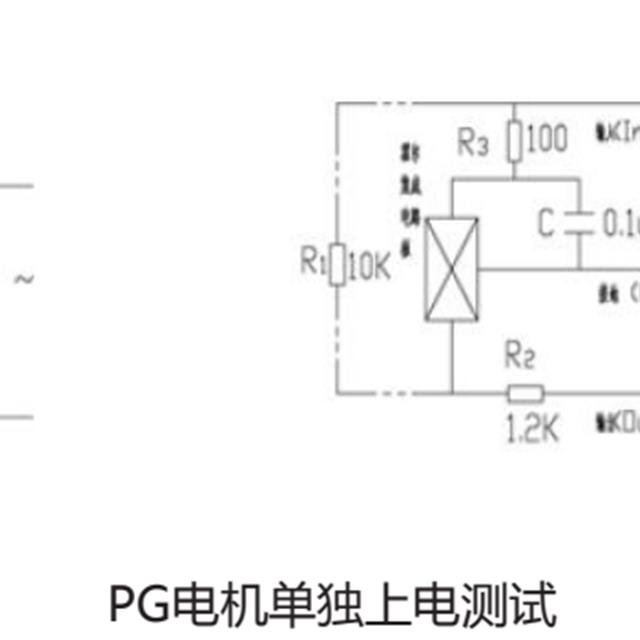

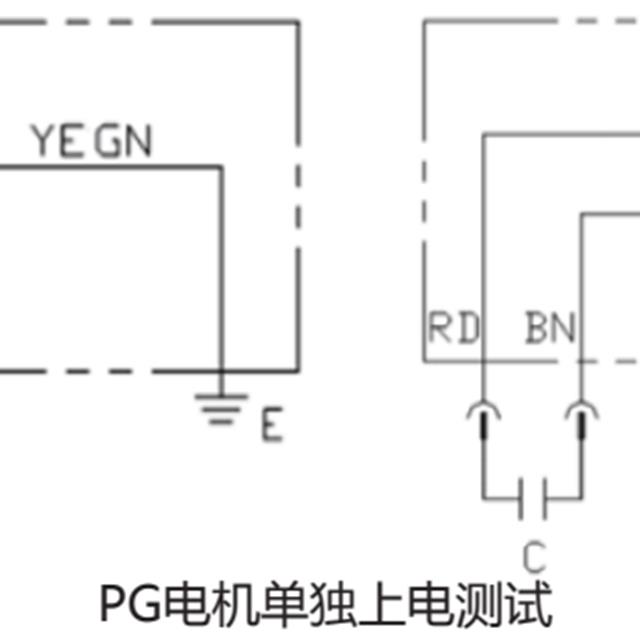

⑦PG电机单独上电测试:以上方法不能确定风机是否故障的情况下可不带负载、不接控制器，单独接上风机电容，通入220V交流电测试。
