滚筒式洗衣机的拆卸方法

虽然不同洗衣机内部结构有所差异，但其拆卸流程基本类似，只是在拆卸的细节上有所不同，遇到不同安装连接方式的洗衣机时需先观察，再分析，然后再动手操作。

对滚筒式洗衣机进行拆卸学习，主要练习对护板、操作显示面板及主要功能部件的拆卸。

一、滚筒式洗衣机护板的拆卸

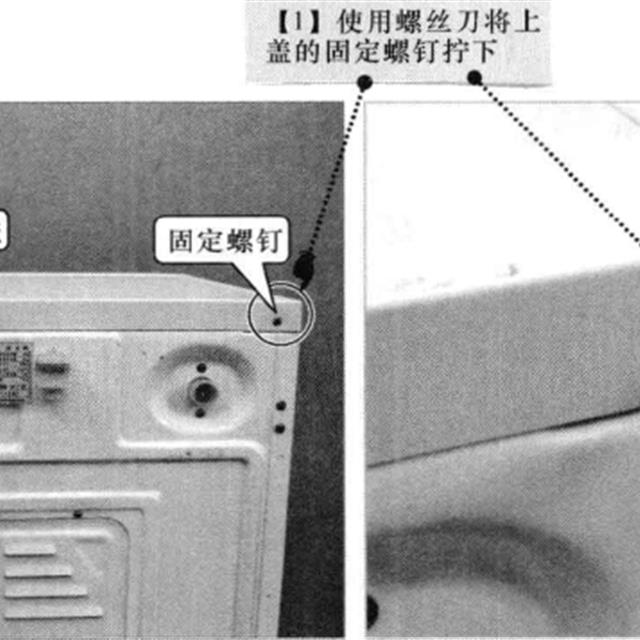

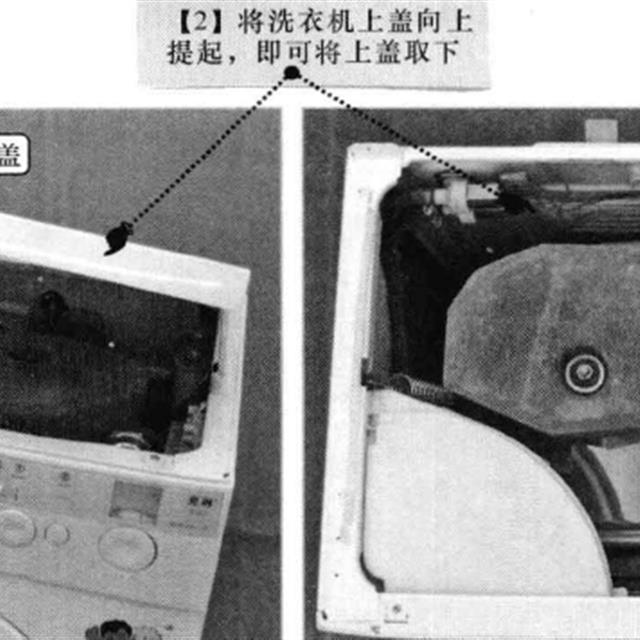

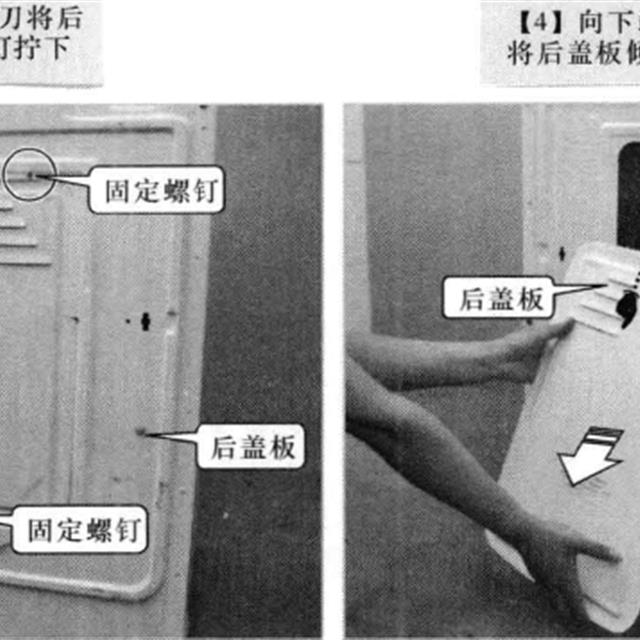

滚筒式洗衣机的护板主要是指上盖和后盖板，在进行线路检修时，常常需要拆卸上盖和后盖板，以便对内部线路的连接或部件安装情况进行检查。滚筒式洗衣机护板拆卸的具体操作如下图所示。

二、滚筒式洗衣机操作显示面板的拆卸

操作显示面板用于输入人工指令，进而控制洗衣机的工作状态。操作显示面板通过功能旋钮及相应的卡扣等固定在箱体上，对操作显示面板进行拆卸时，首先将操作显示面板上的功能旋钮取下，然后再将操作显示面板与机体分离，最后拔下操作显示面板内的连接引线。

1、取下功能旋钮

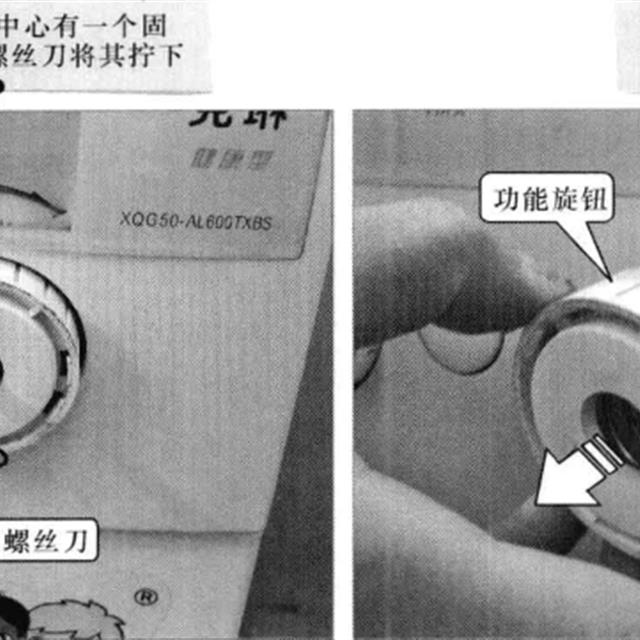

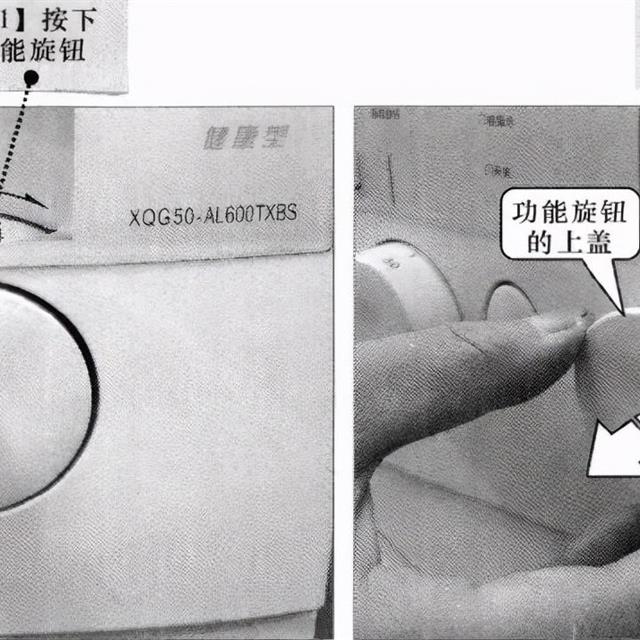

滚筒式洗衣机的功能旋钮与洗衣机内部的程序控制器连接。对操作显示面板进行拆卸前，首先取下功能旋钮，具体操作方法如下图所示。

2、分离操作显示面板

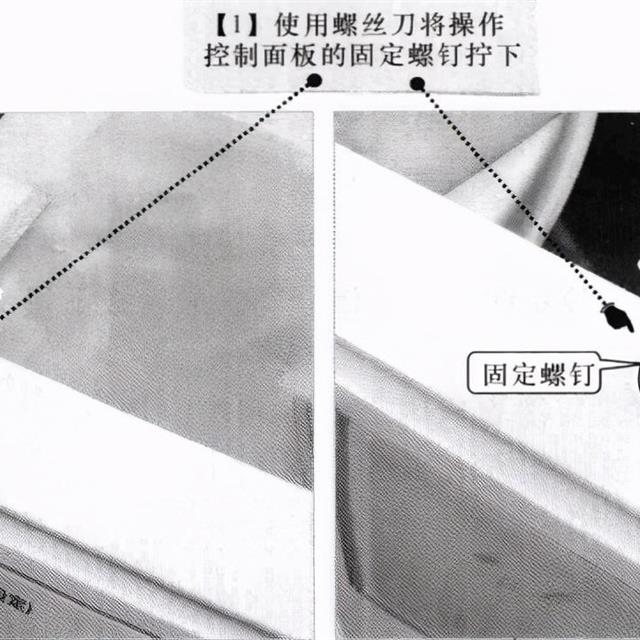

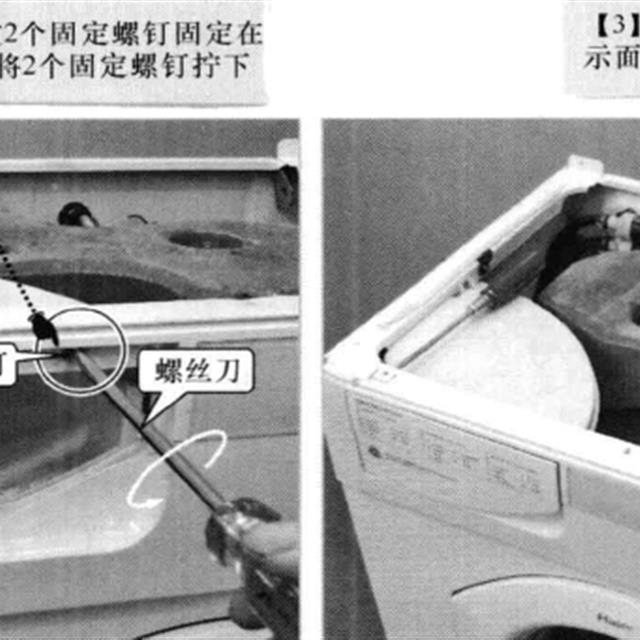

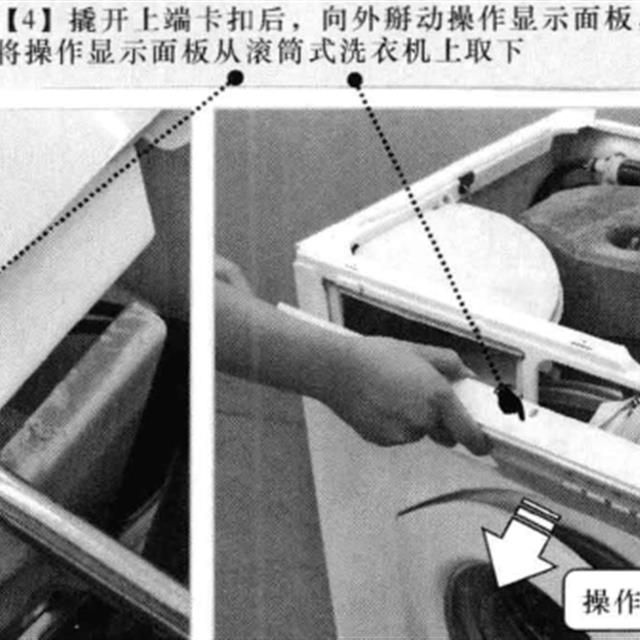

通常操作显示面板是由固定螺钉和卡扣进行固定的，取下固定螺钉，松开卡口后即可将操作显示面板与洗衣机箱体分离。取下操作显示面板的步骤如下图所示。

3、拔下操作显示面板内的连接引线

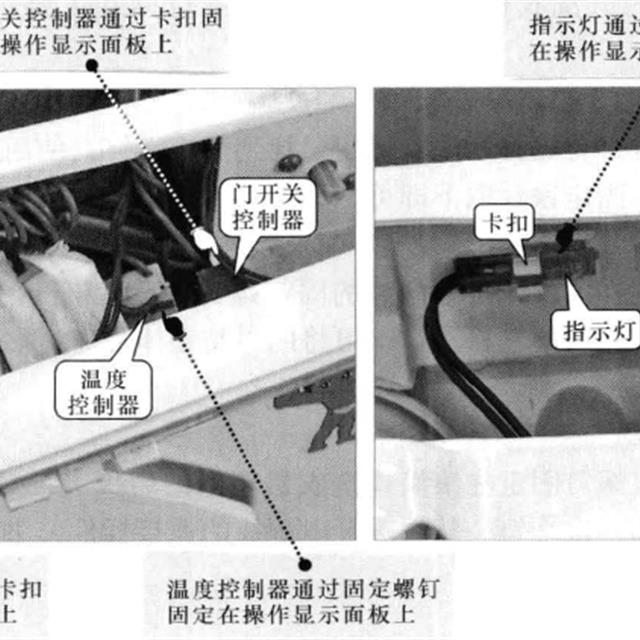

取下滚筒式洗衣机的操作显示面板时，发现功能按键控制器、指示灯等通过卡扣固定在操作显示面板上，温度控制器通过固定螺钉固定在操作显示面板上，如图所示。

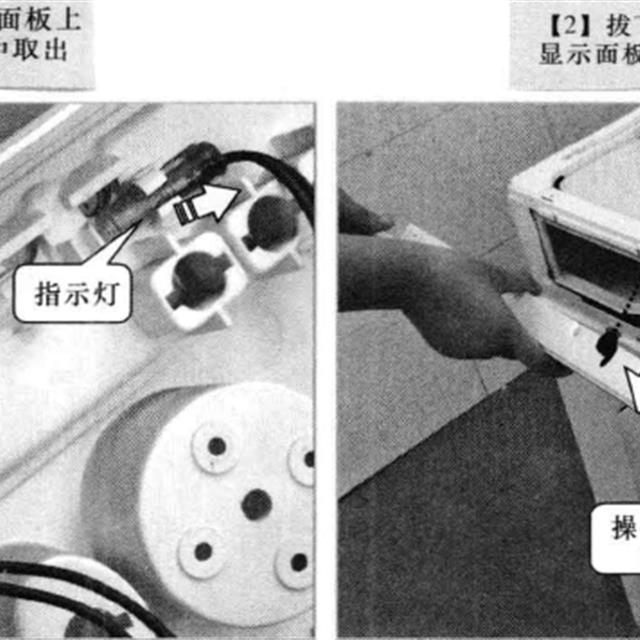

它们的拆卸方法大致相同，在此我们以指示灯为例练习拆卸。指示灯的拆卸方法如下图所示。

至此，操作显示面板的拆卸基本完成。

三、滚筒式洗衣机门的拆卸

滚筒式洗衣机的门通常安装在洗衣机箱体前面，洗衣机门组件用于密封滚筒，保证洗衣机在洗涤状态下不可打开洗衣机门。对洗衣机门进行拆卸主要包括对门、门封进行拆卸。

1、取下滚筒式洗衣机门

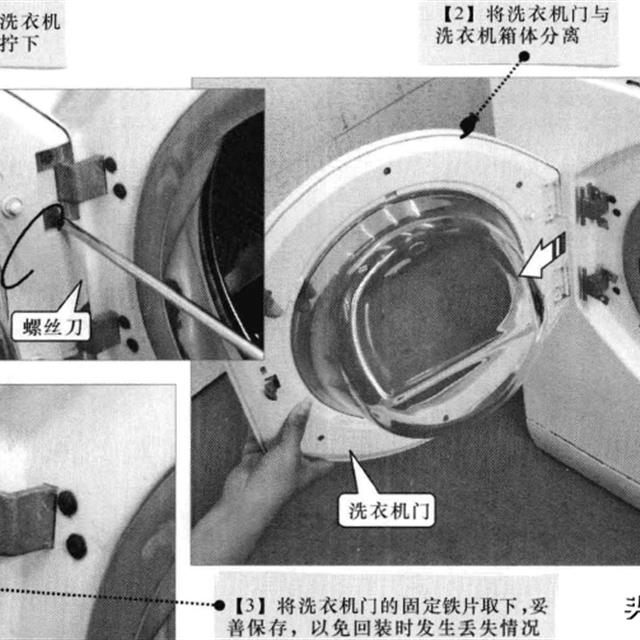

对洗衣机门进行拆卸时，首先打开洗衣机门，找到固定螺钉，使用适合的螺丝刀拧下固定螺钉，接着将洗衣机门和固定铁片取下即可，如下图所示。

2、取下门封

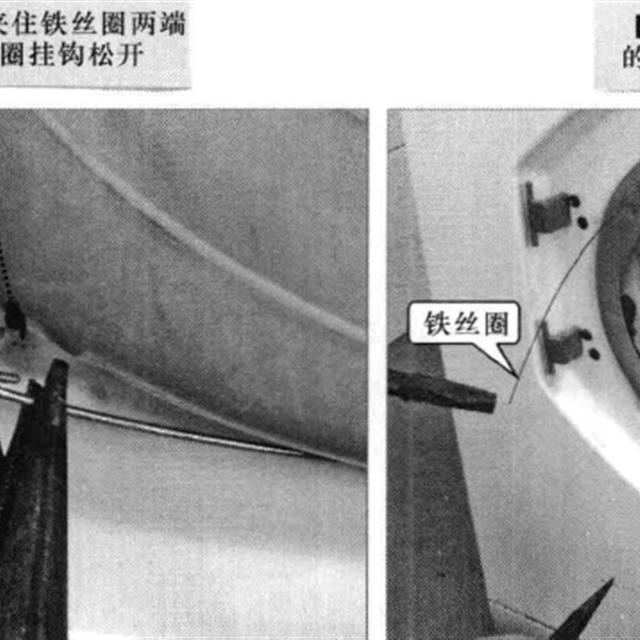

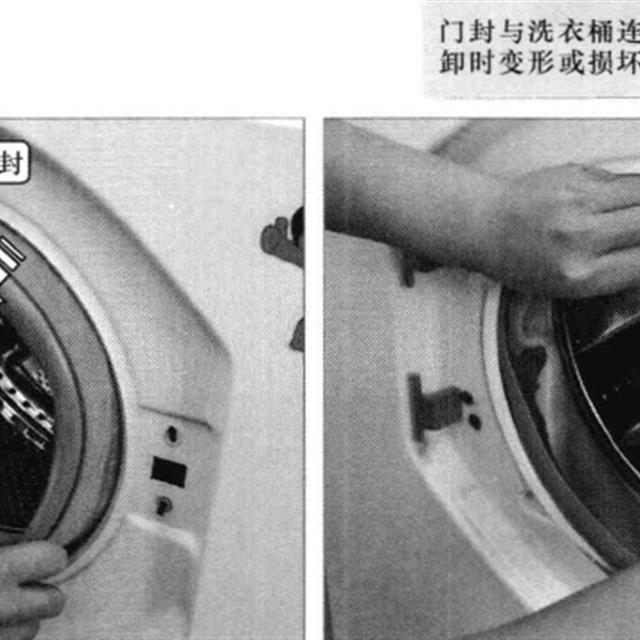

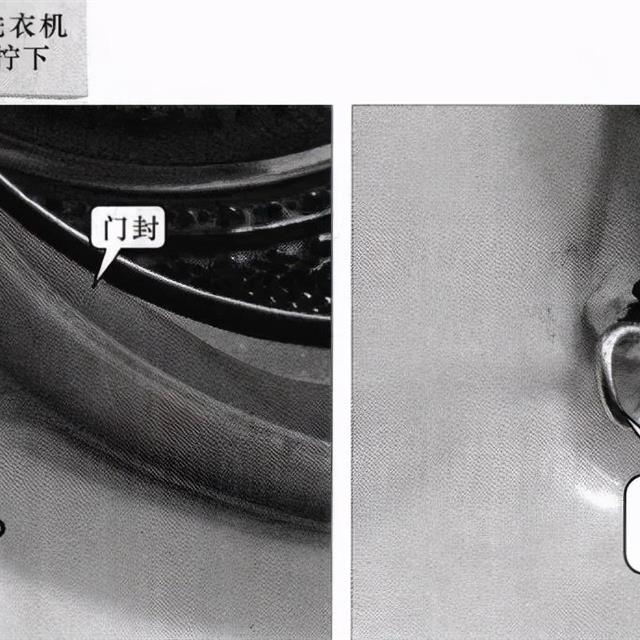

对门封进行拆卸时，同样应首先拧下门封的固定螺钉，然后松开门封门夹组件的挂钩， 接着取下门封组件，向外拉门封使其松动，即可将门封与箱体分离，如下图所示。

四、拆下电源线

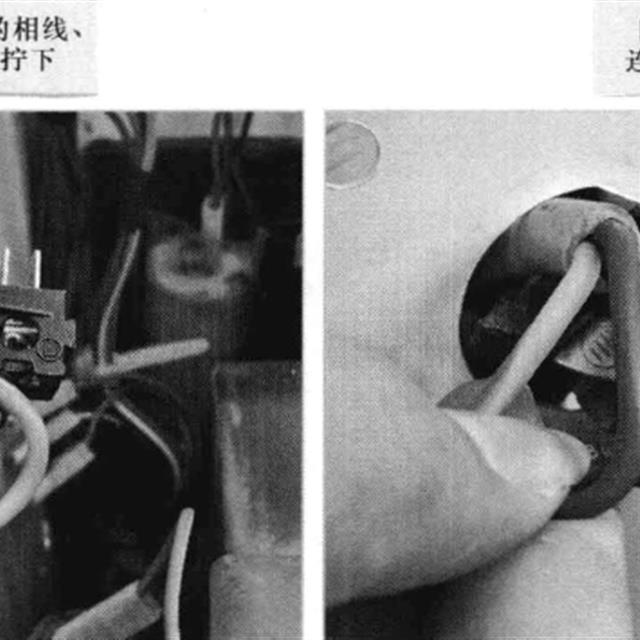

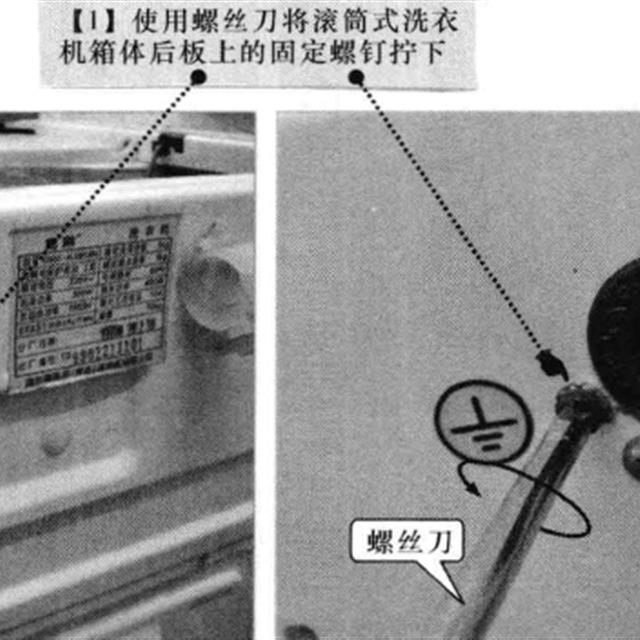

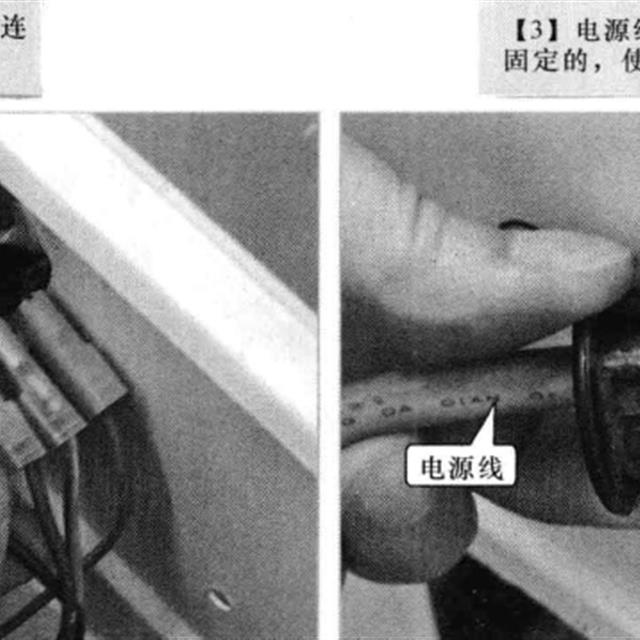

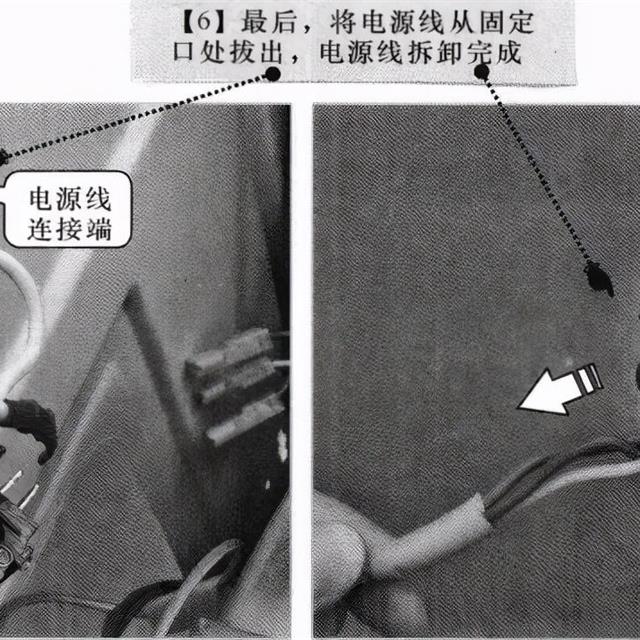

电源线是通过2个固定螺钉固定在滚筒式洗衣机箱体的后板上，对电源线进行拆卸时，首先拧下电源线与外壳间的固定螺钉，然后拔开电源线的连接插件，去除连接线与箱体的关 联，具体拆卸如下图所示。
