更换NSK大型滚动轴承所需精度和技能简介

更换炼钢设备中使用的超大型滚动轴承，对所部署的工具、团队和战略提出了重大挑战。然而，这项任务并非不可逾越，正如NSK最近在纳维亚一家大型钢铁厂的转炉大修中所展示的那样，NSK及其授权经销商Nomo支持芬兰齿轮箱制造商更换六个内径为1800mm的圆锥滚子轴承。

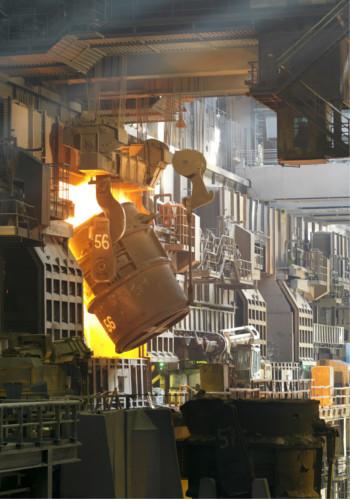

图一、钢铁工业转炉具有承受高应力的大型轴承

北欧和美国的SSAB是欧洲领先的钢铁制造商，该公司主要以其高强度钢而闻名，这种钢在要求苛刻的应用中很受欢迎，例如与碰撞相关的车身部分和重型建筑机械，SSAB欧洲分部生产高质量的带材、板材和管材产品。

从高炉到精加工的整个过程链由SSAB Europe在斯堪的纳维亚的四个生产基地覆盖，作为计划维护项目的一部分，该公司位于芬兰奥卢附近的Raahe工厂最近对三个变矩器齿轮箱进行了大修，并配备了新轴承，齿轮箱制造商大卫·布朗·桑塔萨洛（David Brown Santasalo）被正式委托执行这项工作，第一阶段包括从变频器上拆下齿轮箱，并在其位于南部约300公里的Jyväskylä工厂进行拆卸。

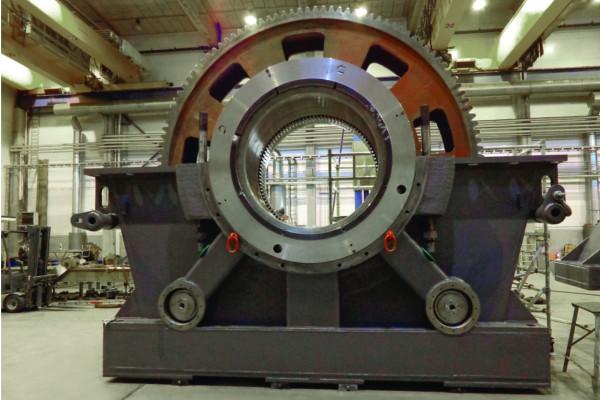

图二、在变矩器齿轮箱中可以看到大型NSK滚动轴承，该齿轮箱的壳体顶部已拆下

NSK的行业专家检查了轴承并检查了运行数据，俄罗斯制造的变矩器变速箱很重，而且相对陈旧，而另一个挑战是将俄罗斯的变速箱公差标准考虑在内。

在对应用及其要求进行了全面和详细的评估后，NSK开始开发具有更高静载荷额定值和用户特定尺寸的轴承，以取代现有的圆锥滚子轴承，总共制造了六个内径1800mm的轴承，每个轴承重2250kg，装运前，NSK专家设计了一种策略，在专门设计的工具的帮助下，将内圈和外圈同时安装在齿轮箱链轮上。

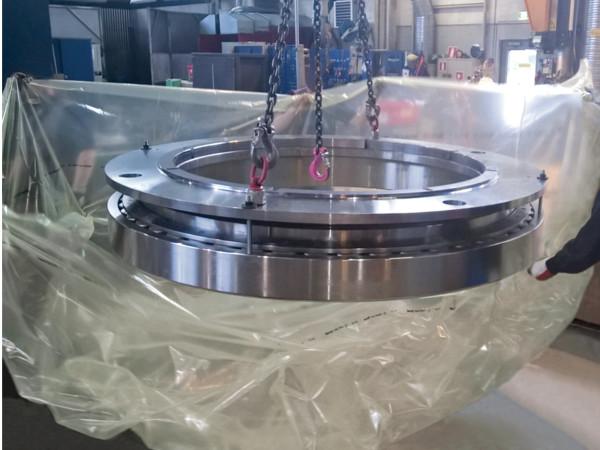

图三、正在准备安装的新NSK轴承

轴承随后被运至Jyväskylä，NSK使用专用工具监督其安装，这使得可以精确地调整轴承间隙。NSK设计了一个公式，可以定义安装后轴向轴承间隙所需的垫片宽度，这必须考虑到固定侧轴承装配宽度、自由侧轴承组装宽度、固定侧轴承内圈宽度、壳体直径以及内圈肩部到轴的距离等尺寸，根据NSK检查表，David Brown Santasalo使用坐标测量机测量每个尺寸。

在检查测量值和计算后，NSK推荐1800至2100µm的轴向轴承间隙，轴承安装和使用垫片调整轴向间隙均在垂直位置进行。然而，由于外壳刚度低（分体式外壳），整体重量重，在水平位置再次调整了间隙，仅齿轮箱壳体的顶部重量为11.7吨，而装有两个轴承环的链轮重量为11.9吨，安装后，NSK技术人员检查结果（在要求的公差范围内），NSK还要求SSAB参观David Brown Santasalo的现场，以了解安装过程。

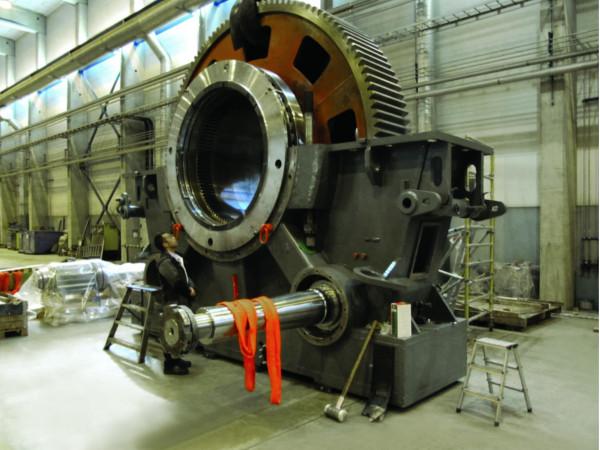

图四、在David Brown Santasalo组装NSK轴承装置之一

由于应用中涉及的扭矩非常高，新轴承只能在钢铁厂安装后进行测试，经过翻新的带有新型圆锥滚子轴承的变矩器齿轮箱在高达150kN的径向载荷下运行良好。

在整个项目中，Nomo Group的Porin Laakeri Oy Olu提供了重要的支持服务，帮助确保客户和最终用户取得成功，由于SSAB、David Brown Santasalo、Porin Laakeri和NSK之间的出色合作，SSAB Raahe工厂现在配备了更具成本效益的最先进转换器。

该项目还展示了NSK在钢铁行业的竞争力，钢铁行业是该公司的核心目标行业之一，NSK滚动轴承可用于增强炼钢过程的所有阶段，从原料制备到冶炼操作，直至最终轧制产品，应用包括转炉、冷轧机和热轧机、辊道和集群式轧机，炼钢用轴承采用NSK专门开发的材料，可承受高工作负荷和恶劣环境条件。
