光栅尺详细安装步骤

首先我们安装光栅尺需要注意光栅尺在安装前要注意光栅尺的行程和设备的行程是否匹配。如果光栅尺的行程小于设备的行程哪会选成光栅尺损坏。

一、检查一下光栅尺行程和设备行程是否匹配，一般光栅尺的行程最少要比设备行程大50mm以上。

二、光栅尺安装前，我们把光栅尺插到数显表上，把光栅尺的读头拉到一端，数显表清零，再把光栅尺的读头移动到另外一端，看看光栅尺读数是否正常，再把光栅尺读头移动到起点。（A---B---A）看看数显表是否为零，这是检查一下光栅尺的重复定位。

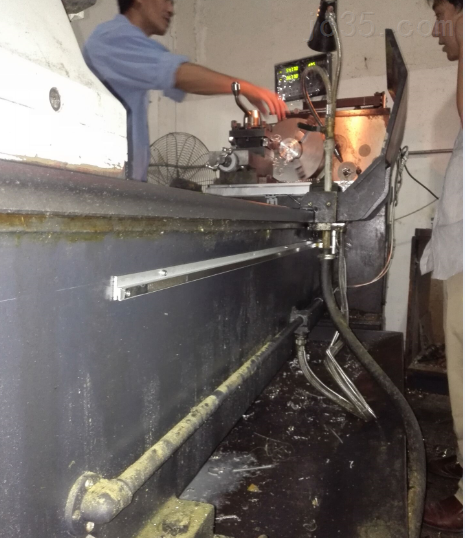

三、开始安装光栅尺，把设备开到一端，直到设备无法移动为止，此时，我们安装光栅尺开始定位光栅尺尺身和读头的位置。

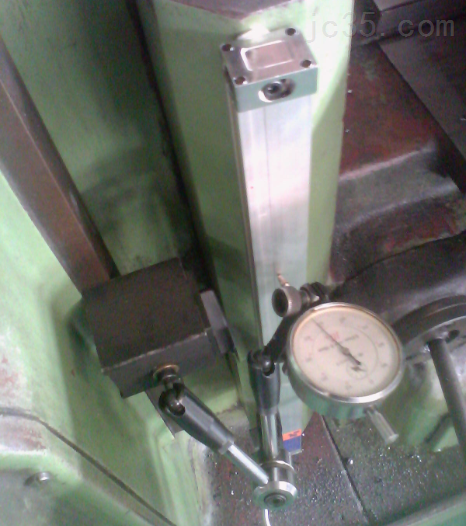

四、把光栅尺固定好以后，我们用百分表来打一下光栅尺的平行度，光栅尺有两个面，要保证光栅尺的平行度和导轨在同一条水平线上。误差不要超过0.1mm。

五、把光栅尺尺身安装好以后，我们来固定读数头，读数头在光栅尺尺身中间，读头和尺身之间的距离在1.2mm。

六、光栅尺安装完成，我们来测试一下光栅尺是否准确！
