圆度测量和评价过程中的注意事项

上一期我们介绍了圆度测量的原理和过程，这一期我们再向大家介绍一下圆度测量和评价过程中的三个注意点：

01采样频率

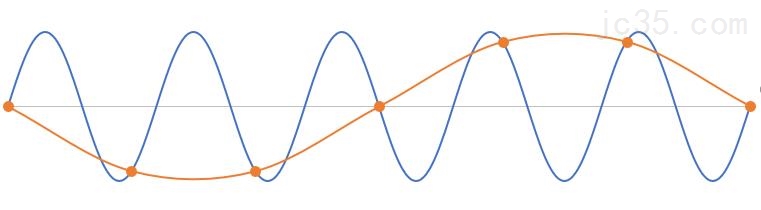

假如在测量过程中的采样频率过低（即采样间隔过大），就会产生错误识别信号频率的现象。参见下图。采样频率不够高的话，电脑中采集到的信号就会是橙色的曲线，而实际表面的轮廓形状是蓝色的曲线。

所以在整个一个圆周（360 °）上的采样点数不能少于*高评价频率（upr）的7倍。例如需要评价到500 upr的时候，采样点数要≥3,500点。

02滤波器

滤波器的作用是剔除不需要参与评价的频率的波信号。圆度仪一般使用的是低通或者带通滤波器，目的是去除环境噪声或者被测表面上灰尘、毛刺等对圆度的影响。ISO标准推荐了1-15 upr、1-50 upr、1-150 upr、1-500 upr等滤波范围，但是一般*常用的还是1-50 upr。不过在使用滤波器的过程中要注意：在不同频率上的通过率会有较大的不同,会造成圆度结果的不同。

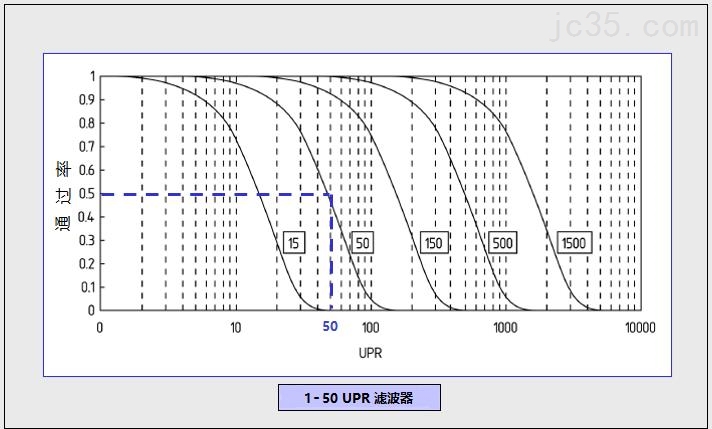

下面就是高斯滤波器下面的通过率曲线：

蓝色虚线表示在50 upr处传感器信号的通过率是50%。

03参考圆

为了量化圆度，采用了参考圆的方法。参考圆主要有以下四种类型 ：

• *小二乘参考圆 (LSC)

• *小区域参考圆 (MZC)

• *大内切参考圆 (MIC)

• *小外接参考圆 (MCC)

这些参考圆用于建立圆度轮廓的中心，所有的圆度误差都是以这些中心为基准的*大和*小径向差值。但是每一种参考圆的圆心位置都会有不同，造成了圆度值和偏心量、偏心角也会有不同。

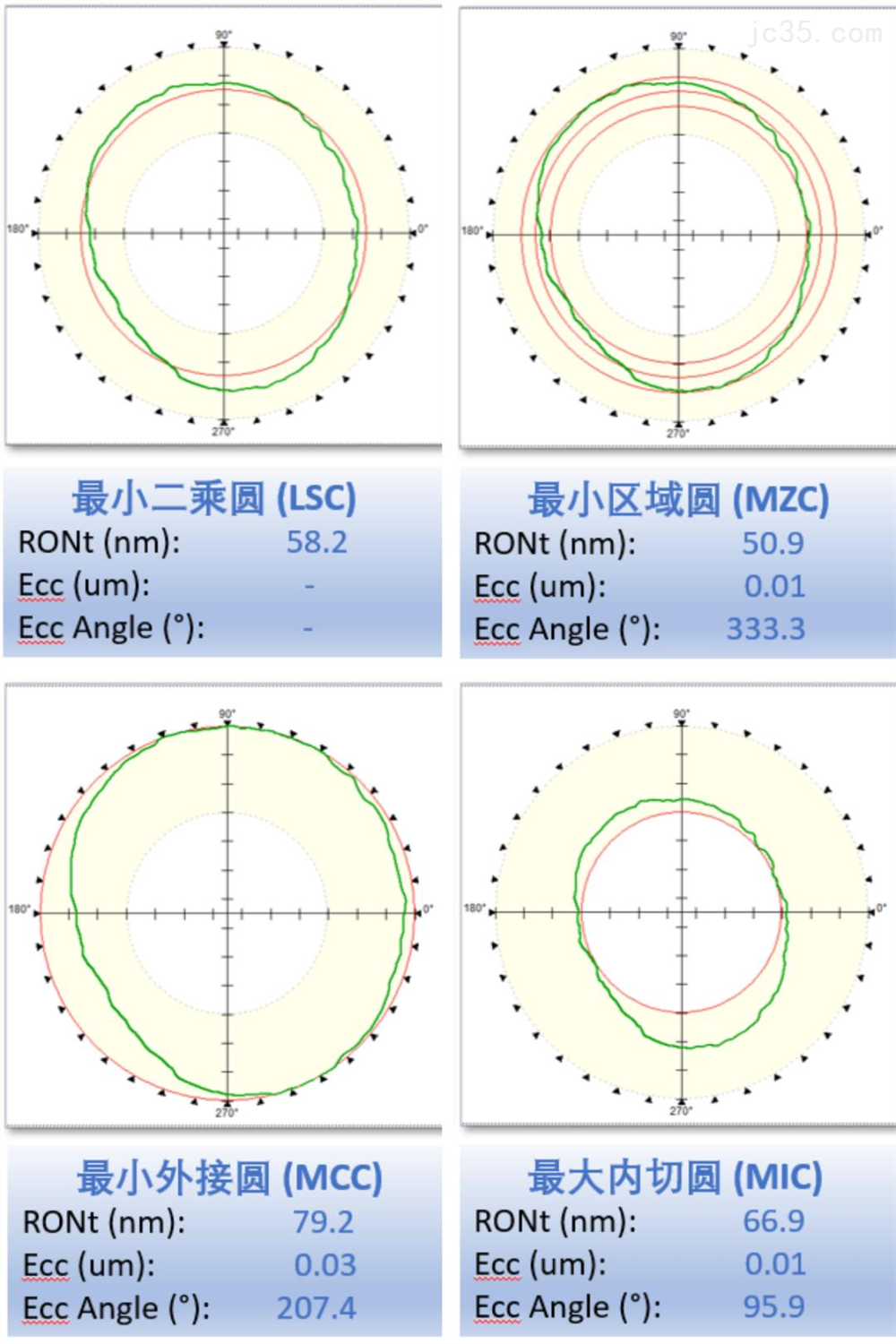

下面就是同一个原始数据在四种不同参考圆下面的圆度结果：

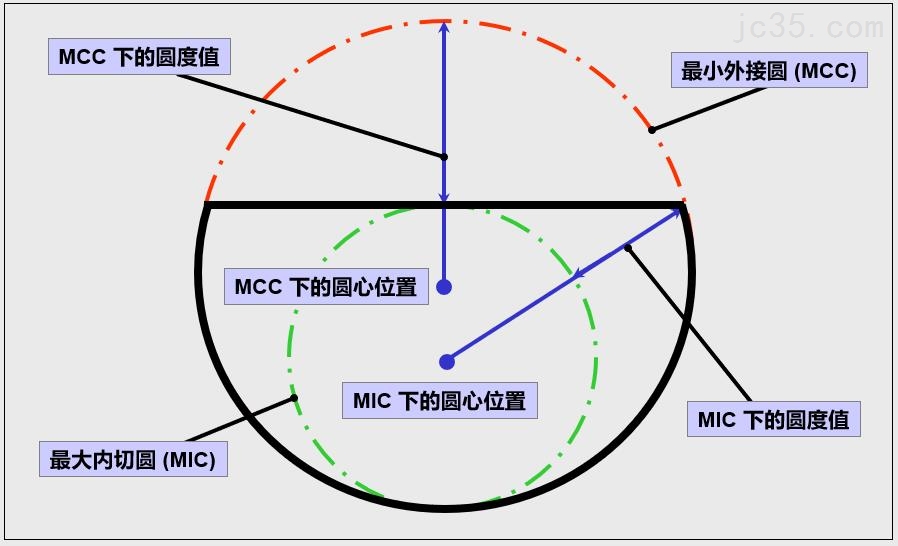

*大内切参考圆(MIC) 和*小外接参考圆(MCC)的情况可能是下面这样的：

鉴于四种不同参考圆对圆心位置和圆度的影响，会造成建立基准轴线位置的不同，也会造成后续同心度、同轴度等参数的结果的变化。所以在实际的选用过程中需要特别地注意。一般建议选择LSC或MZC。

了解更多的圆度知识， 请参考往期文章。
