INSOCOAT绝缘轴承

时间:2024-06-06作者:让云轴承

当电流通过轴承时,电机、发电机及相关设备处于危险之中。这不仅会损坏轴承内滚动体和滚道的接触面(电腐蚀),而且会迅速使润滑脂劣化。另一个额外的风险来自于电机和发电机中的高频电流,电流可以通过设备固有的杂散电容形成回路。若使用变频器,损坏风险增加。

INSOCOAT 绝缘轴承的设计用于防止电流流过轴承。其内圈或外圈的外表面涂覆有绝缘的氧化铝层,通过应用复杂的等离子喷涂工艺以获得出色的高品质的表面处理。与其他绝缘方法相比,该解决方案具有非常高的成本效益。

外圈带绝缘涂层的 INSOCOAT 绝缘轴承

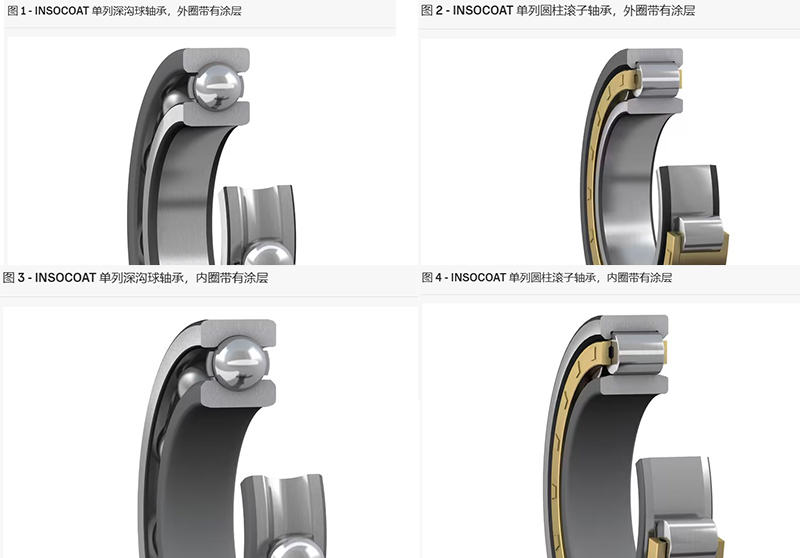

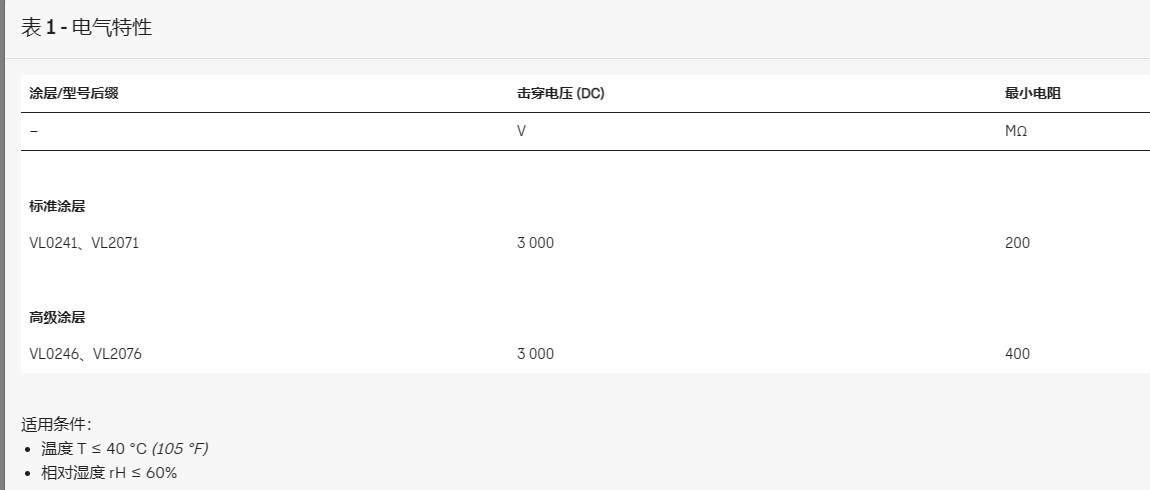

典型的INSOCOAT 轴承的外圈外表面通常带有氧化铝绝缘涂层( 图 1 , 图 2 )。 这些轴承有以下型号后缀( 表 1 ):

VL0241 - 标准涂层 VL0246 - 具有更高电阻特性的高级涂层

内圈带绝缘涂层的绝缘轴承

INSOCOAT 轴承的内圈内孔表面带有氧化铝绝缘涂层(图 3、图 4),对防止高频电流的可提供更强的保护。

INSOCOAT绝缘轴承

这些轴承有以下型号后缀( 表 1 ):

INSOCOAT绝缘轴承

VL2071 - 标准涂层

VL2076 - 具有更高电阻特性的高级涂层

闭式轴承

某些 INSOCOAT 绝缘深沟球轴承有闭式轴承提供(密封轴承)。 有关供应情况,请联系 SKF。

保持架

SKF INSOCOAT 深沟球轴承配有以下保持架中的一种:

冲压钢保持架,铆接式,钢球引导(无型号后缀)

机削黄铜保持架,铆接式,钢球引导(型号后缀为 M)

SKF INSOCOAT 陶瓷圆柱滚子轴承配有以下保持架中的一种:

玻璃纤维增强 PA66 保持架,窗式,滚子引导(型号后缀为 P)

机削黄铜保持架,铆接式,滚子引导(型号后缀为 M) 机削黄铜保持架,窗式,内圈或外圈引导,取决于轴承设计(型号后缀为 ML)

当在高温下使用时,一些润滑剂可能对尼龙保持架产生不利的影响。

INSOCOAT绝缘轴承

产品表:INSOCOAT 单列深沟球轴承

产品表:INSOCOAT 单列圆柱滚子轴承

INSOCOAT绝缘轴承

INSOCOAT绝缘轴承

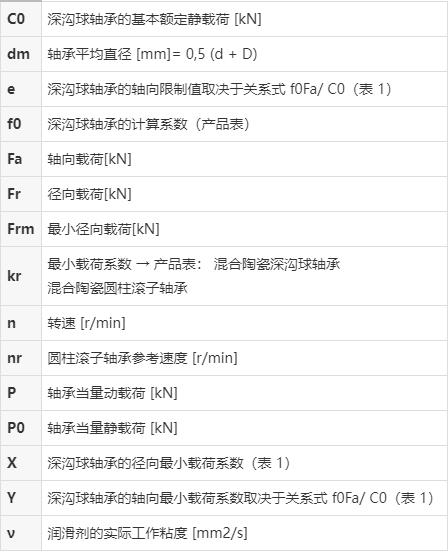

符号

INSOCOAT绝缘轴承

INSOCOAT 轴承允许的操作温度受到以下限制:

轴承套圈和滚动体的尺寸热稳定性

保持架

润滑剂

当温度超过允许限制值范围时

轴承套圈和滚动体

SKF INSOCOAT 轴承的尺寸热稳定性最高可达 150 °C (300 °F)。

保持架

钢质或黄铜保持架的工作温度范围与轴承套圈和滚子的相同。 有关 PA66 保持架的温度限制,请参阅聚合物保持架。

润滑剂

有关 SKF 润滑脂的温度限制,请参考 选择合适的 SKF 润滑脂。

当使用非SKF提供的润滑剂时,应根据SKF交通灯概念评估温度限制。

在产品表中,INSOCOAT 深沟球轴承和INSOCOAT 圆柱滚子轴承的额定转速表明:

参考速度可以快速评估热参照系的速度性能

极限转速,这是一个机械极限,除非轴承设计和应用适应更高的转速,否则不应超过这个极限转速 有关更多信息,请参见工作温度和速度。

对于用套圈定心保持架的轴承(型号后缀为 ML),SKF 建议使用油润滑。若使用润滑脂来润滑这些轴承,ndm 值限定为 ≤ 250 000 mm/min。

其中
