输电线路智能运维的神器是那些？快来认识一下

输电线路的运行维护工作是一项繁重的工作，随着电网规模日益扩大，输电线路的数量与长度增长迅速，基于传统的线路巡检模式所引发的电网安全隐患日渐突出，主要表现为存在人为因素多、管理成本高、风险因素长期存在等明显缺陷。

为减少巡视人员的工作强度，提高巡视工作效率，借助于物联网技术在输电线路杆塔上安装在线监测装置是一个有效的手段，通过在线测温、可视化视频监控、杆塔倾斜在线监测、导线工作电流、震动与温度在线监测等在线监测装置，从而实现输电线路巡视管理的智能化提升，下面就来详细了解吧。

1 在线测温装置

目前线路巡检的主要方式为人工徒步巡视，其中一个重要且繁重的任务就是测温，巡检人员携带红外热像仪，逐塔进行人工巡测，费时费力。

输电线路张线夹位置通常在数十米高空，而且往往在人员车辆不易到达的湖泊、山地等处，普通轻便红外热像仪无法对其测温，必须采用非常昂贵的长焦红外镜头，携带与操作都很困难，运检人员工作强度和工作量都很大，且实时性也很差。

将在线测温装置直接安装在可能的发热处，实现电力设备运行温度、温升和相间温差的高可靠实时在线监测，为电力设备的安全运行提供数据支持。

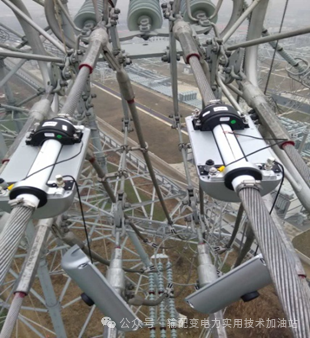

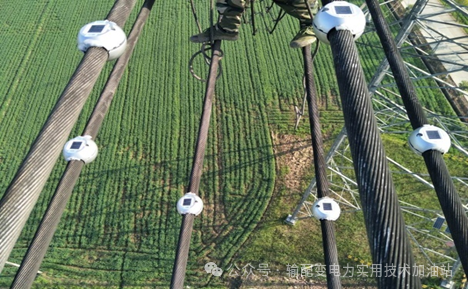

图1 现场安装图

所有传感器每分钟采样一次，采样数据加密后传送后台实时数据库，发送到指定终端和运检人员手机上，运检人员通过微信就可以查看线路和铁塔的实时数据和历史曲线，这使得运检人员随时掌握线路安全状况。

后台监测系统自动分析数据变化，一旦发现数据异常，会通过微信通知到每个运检人员，由此保障隐患及时发现、及时处理。

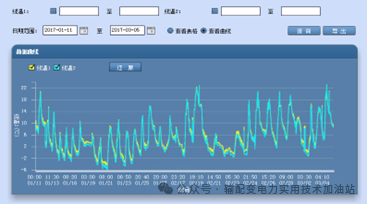

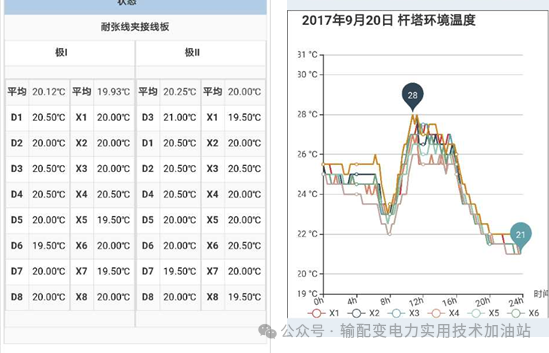

图2 实时温度数据查询和历史数据查询

2 可视化视频监控装置

近年来，通过对输电线路跳闸原因分析，不难看出，导致线路跳闸的主要因素为通道环境隐患造成的外破，考虑传统的人工巡视方法不可能在全过程、全时段对线路所有区段进行全覆盖，特别是异物的管控比较困难，如能及时发现风筝、塑料薄膜等异物挂线，并及时采取针对措施进行清除，可以有效地避免事故跳闸的发生。

可视化视频监控装置主要由智能监测球型摄像机、太阳能供电系统、智能分析预警三个部分组成，实现对地面特定车辆目标（工程吊车、水泥泵车等）识别、跟踪和报警，对进入输电通道安全距离物体（塑料大棚、失控风筝等）识别、跟踪和报警的要求。

图3 可视化视频监控现场安装图

图4 后台监控及预警图

该系统配置的报警功能可以实现报警列表提醒推送并以短信的方式发送至巡检人员手机端，方便巡检人员实时跟踪通道环境预警。

3 杆塔倾斜在线监测

输电线路的杆塔因基础沉降、导向张力改变等因素而出现倾斜、扭转形变，倾斜与扭转量关系到杆塔的稳固，一旦超出安全极限将会产生重大安全事故。日常巡检过程中，杆塔倾斜一般通过架设经纬仪或者全站仪进行检测，如遇到地形复杂或人员无法到达的区段，检测工作将无法开展。

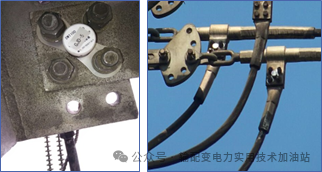

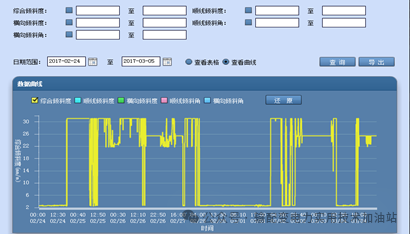

无线杆塔倾斜传感器可实现重力参考系下倾斜角度的测量，通过对杆塔的横线路倾斜度和顺线路倾斜度等数据的在线监测，结合线路设计参数给出杆塔倾斜的预警信息。
