互锁电路偶尔失效？90%不是触点问题，这4个隐形故障一查一个准

在电气控制里，互锁是安全底线，正反转、星三角、双电源切换全靠它。很多维修师傅遇到互锁偶尔失灵、偶尔相间短路、偶尔误动作，第一反应就是换辅助触点，换完还是老样子。其实真正的故障，往往藏在接线、机械、电压、线路细节里。今天把间歇性互锁失效彻底讲透，让新手少走弯路，老手直击根源。

一、先明确：互锁失效不是小故障，是重大隐患

1. 互锁失灵，最直接风险就是相间短路、烧接触器、炸线路。

2. 间歇性故障最难查，因为它时好时坏、一查就正常、一用就出错。

3. 记住一句话：总坏查触点，偶尔坏查外部。

二、第一个隐形原因：控制回路电压不稳、压降过大

很多人忽略，互锁靠线圈吸合，电压不够，等于锁不住。

1. 线圈电压低于额定值10%，接触器吸合不牢、抖动、半吸合。

2. 线路过长、线径太细、接点氧化，都会造成控制回路压降。

3. 测量方法：在线圈两端直接测电压，别只在配电箱测。

4. 典型表现：设备满载时偶尔失效，空载正常。

三、第二个隐形原因：机械卡滞、行程不到位（最容易误诊）

这是偶尔失效的头号元凶，比触点坏更常见。

1. 接触器铁芯有油污、灰尘、弹簧疲劳，会出现半吸合。

2. 辅助触点支架松动，触头压不到位、接触瞬间断开。

3. 安装角度倾斜、导轨变形，也会造成机械卡滞。

4. 判断方法：手动按压接触器，观察辅助触点通断是否干脆。

四、第三个隐形原因：接线虚接、氧化、串线干扰

间歇性故障，80%出自看不见的接触电阻。

1. 互锁线多为细控制线，螺丝没压紧，震动就断、静止就通。

2. 线鼻氧化、多股线散股、破皮搭铁，都会造成时通时断。

3. 控制线与动力线并行，产生干扰信号，导致误动作。

4. 重点查：互锁回路的每一个端子、每一个过桥线。

五、第四个隐形原因：互锁逻辑设计缺陷（高级技师才注意）

有些故障不是坏了，是先天设计不严谨。

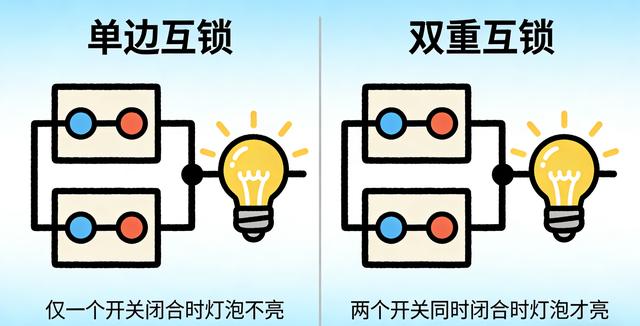

1. 只用单边互锁，没有双重保护，故障率明显升高。

2. 没有断电延时、没有吸收回路，接触器拉弧烧触点。

3. 多台设备共用一路控制电源，造成抢电、电压被拉低。

4. 正确做法：电气互锁 机械互锁双重保护。

六、高级技师标准排查流程（按这个走，一次修好）

1. 先测控制回路电压，排除电压不足。

2. 再查机械部分，清洁铁芯、检查触点行程。

3. 逐段测量互锁线路通断，重点晃线查虚接。

4. 最后核对互锁逻辑，看是否设计单薄。

5. 全程带电操作注意安全，优先断电测量。

互锁电路偶尔失效，最考验电工水平。初级电工换触点，中级电工查线路，高级电工看逻辑、看机械、看电压、看干扰。真正的维修不是“换件大法”，而是找到根源、杜绝复发。

把这篇内容吃透，你再遇到间歇性互锁故障，不用拆半天、不用瞎换件，几分钟就能定位问题。关注我，下期继续分享高级电工实战干货，让你越干越值钱、越修越顺手。
