高级电工精讲:三相平衡负载下,为啥三根火线就能干活不用零线?

时间:2026-03-24作者:珠城电工

在电工现场,不管是工厂电机、风机水泵,还是星三角启动柜、大功率加热器,我们经常见到一个现象:只接三根火线,零线压根不接,设备照样正常转、稳稳运行。很多刚入行的电工师傅特别疑惑:电有进无回,难道不会缺回路?不会烧线圈?不会跳闸吗?今天我以高级电工实操经验,用最接地气、最实用、最容易理解的话,把三相电为什么可以不用零线讲透。从原理、接法、适用场景、安全禁忌一次性讲全,内容饱满、逻辑清晰,学会这篇,接线、维修、设计控制回路再也不踩坑。

高级电工精讲:三相平衡负载下,为啥三根火线就能干活不用零线?

一、先把基础打牢:什么是三相电?它的核心秘密是什么

1. 三相电本质是三组同步发电的交流电

我们日常用的三相电,来自发电机三组独立绕组,每组电压、频率完全一致,只是在相位上互相错开120°。可以简单理解成三个人一起推磨,力量均匀、节奏稳定,这就是三相电最稳定的根源。它不像单相电只有一进一出,三相电自带自我平衡、自我回路的特性。

2. 三相电的关键指标:线电压、相电压、矢量平衡

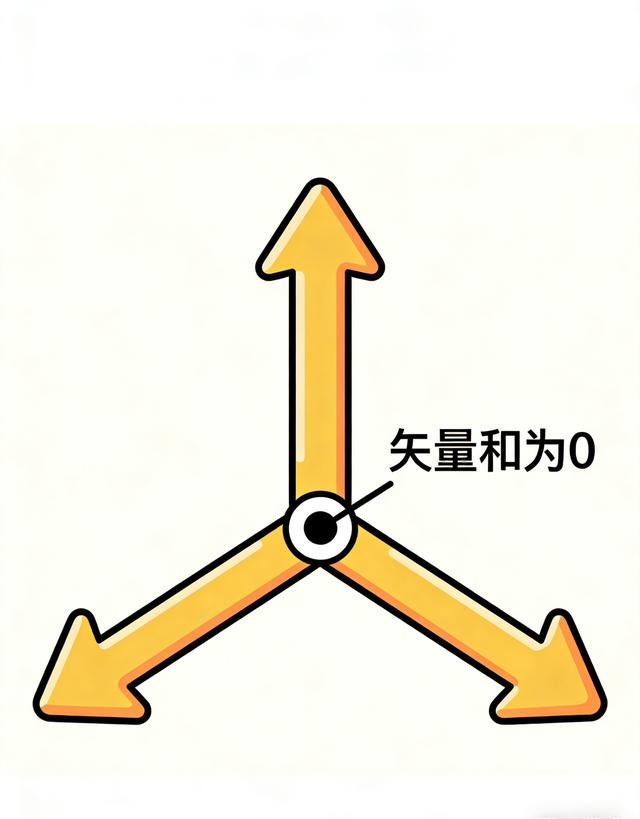

在三相系统里,线电压是380V,相电压是220V,二者满足√3倍关系。但更重要的是矢量和——在理想平衡状态下,A、B、C三相的电流在同一时刻相加,总和等于零。这就意味着,电流不需要通过零线回流,就能在三根火线之间完成交换,这是不用零线的最底层逻辑。

3. 零线的真实身份:中性点引出线,不是“必须回路”

高级电工精讲:三相平衡负载下,为啥三根火线就能干活不用零线?

很多人误以为零线是电流回家的必经之路,其实不是。零线只是从变压器中性点引出来的一根线,作用是给不平衡负载提供回流路径。如果三相负载完全对称、电流完全平衡,中性点电位就会等于0,零线里没有电流,自然也就可以省略不接。

4. 一句话记住核心:平衡则无回流,不平衡才要零线

三相电能不能不用零线,只看一件事:负载是否对称平衡。平衡→零线无用;不平衡→零线保命。这是所有高级电工判断接线方式的第一标准。

二、三相电不用零线的核心条件:三相对称负载必须达标

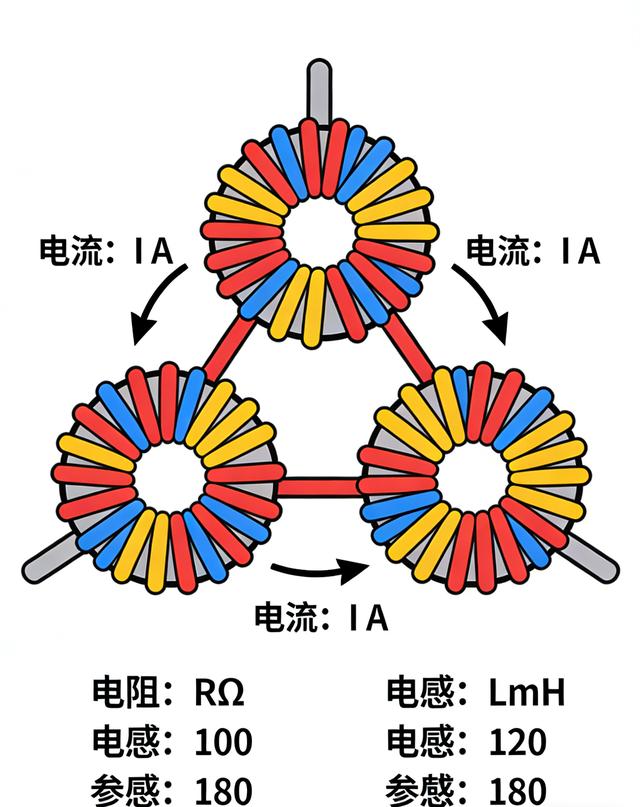

1. 三相负载阻抗完全一致,是不用零线的前提

所谓对称负载,就是A、B、C三相线圈的电阻、电感、功率完全一样。比如三相电机的三组绕组,参数一模一样;三相加热管三根电阻丝阻值相同,这类负载通上电后,三相电流大小相等、相位稳定错开120°,不会出现某一相偏高、某一相偏低的情况。

2. 三相电流矢量和为零,中性点无电压、无电流

高级电工精讲:三相平衡负载下,为啥三根火线就能干活不用零线?

当三相完全平衡时,任意时刻,一相电流流出,另外两相电流会以相反方向抵消回流。三根火线之间自己形成闭合回路,不需要零线参与。此时中性点电压为0,就算把零线拆掉,设备电压、电流依然稳定,不会出现漂移、烧线圈等故障。

3. 负载无单相分量,全程三相同时工作

不用零线的第二个条件,就是负载里没有220V单相设备。没有照明、没有控制板、没有单相小电机,全部功率由三相共同承担。只要不出现单相用电,系统就始终保持平衡,零线就彻底失去存在意义。

4. 高级电工判断口诀:三相相等不漂移,零线可以全抛弃

在现场接线时,只要确认电机绕组平衡、加热管对称、无单相负载,就可以放心不接零线。这是工业动力回路最常见、最安全、最标准的做法。

三、哪些设备和场景,三相电真的可以不用零线?

高级电工精讲:三相平衡负载下,为啥三根火线就能干活不用零线?

1. 三相异步电动机(星三角启动最典型)

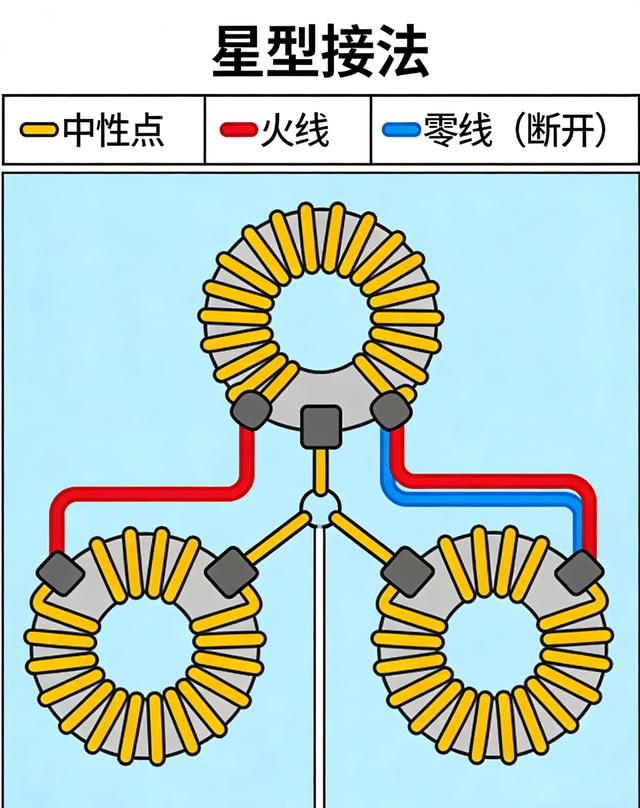

这是最常见不用零线的设备。电机内部三组绕组完全对称,不管是星形启动还是三角形运行,都只需要三根火线,零线不参与任何工作。星三角启动柜里,我们几乎看不到零线接进主回路,就是这个道理。

2. 三相大功率加热器、烘干设备

工厂里的烤箱、烘干机、电加热锅炉,只要是三根加热管对称接法,全部不用零线。三相同时发热、电流平衡,回路稳定,加热效率最高,也最安全。

3. 三相水泵、风机、空压机、压缩机

高级电工精讲:三相平衡负载下,为啥三根火线就能干活不用零线?

所有靠三相电机驱动的旋转设备,都属于标准对称负载。只要绕组没烧坏、没缺相,三根火线就能稳定驱动,零线完全多余。
