电子线路看着难修？别瞎拆乱换，核心规律就这一个
|
大家好，我是有着多年实战经验的电子线路维修技师。经常有同行、学徒甚至粉丝问我：那么复杂的电路板，密密麻麻全是元件，到底怎么下手？为什么有的人一修就好，有的人越修越坏？ 今天我就用最实在、最接地气、最能直接上手的话，把电子线路维修的底层规律讲透。不搞虚头巴脑的理论，不堆看不懂的专业术语，全是一线维修总结出来的干货。只要你把这一个核心规律吃透，不管是家电、工控、电源、电路板，绝大多数故障都能快速找到方向。

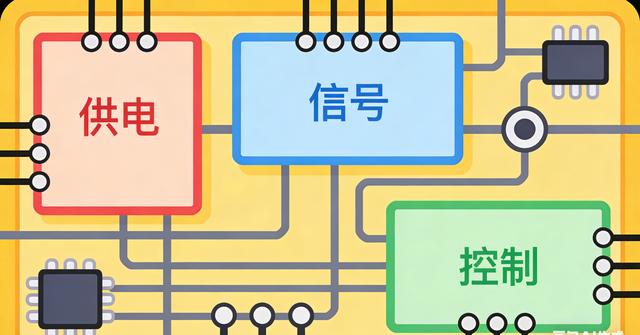

很多人一碰到电子线路维修就发怵。 一块板拿在手里，看着密密麻麻的贴片、芯片、电阻、电容、二极管、三极管，瞬间头大：从哪儿测？从哪儿查？是不是要背电路图？是不是要懂高数？是不是要很昂贵的仪器？ 我干维修这么多年，见过太多人犯同一个错误：一上来就乱测、乱换、乱拆。 芯片没坏换芯片，没短路换主板，明明是小问题，最后修成大故障。 其实我可以很负责任地告诉你： 电子线路维修，根本不是靠死记硬背，也不是靠运气瞎猜。 所有电路，不管简单还是复杂，不管是几块钱的小家电，还是几万块的工业设备，故障规律就一条。 抓住这条主线，你就是高手；抓不住，永远在门外打转。 下面我分成四大板块、每个板块再拆成四个关键点，一步步讲清楚，新手也能听懂、能照做、能提高维修成功率。 一、先把根儿搞懂：电子线路，只干三件事 很多人修不好，不是手笨，是思路从一开始就错了。 你先别管电路图多复杂，先记住一句话： 任何电子线路，只做三件事：供电、信号、控制。
1. 供电是“血” 没有电，设备就是一块废板。电压不稳、电压不对、供电中断，90%的故障都从这来。 2. 信号是“神经” 有电不工作、工作不正常、时好时坏，基本都是信号传输出问题。 3. 控制是“大脑” 该启动不启动，该停止不停止，显示乱、按键失灵、遥控失效，都属于控制逻辑问题。 再复杂的线路，拆到最后，就是这三件事在循环。 维修，就是找出：哪一环断了、乱了、没了。 4. 万变不离其宗：先简单后复杂，先公共后局部 这是维修界最实用、最不会出错的总原则。 一上来就钻牛角尖，去查细小信号，基本都是白费功夫。 二、第一步：先查电——七成故障，死在供电上 我带徒弟第一句话就是： 修板先修电，没电白忙活。
1. 先看外观，再上仪表 鼓包电容、烧黑电阻、炸裂二极管、烧焦铜皮、发霉进水，很多故障一眼就能定位。 不要一上来就拿万用表乱点，先看，再摸，再闻，最后再测。 2. 先查保险、整流、滤波、稳压 这是供电的四大关口。 保险炸→有短路。 整流坏→无直流。 滤波电容失效→电压不稳。 稳压芯片异常→输出不对。 3. 关键点电压必须心中有数 5V、12V、24V、3.3V……这些是最常见的供电。 只要偏离太多，直接锁定供电部分，不用往后面乱查。 4. 供电不正常，绝不往下查信号 这是铁律。 电都不正常，后面测出来的数据全是假的，越修越乱。 三、第二步：查信号——有电不工作，就是路不通
供电正常，设备还是不启动、不显示、不正常，那就是信号问题。 1. 信号故障就一句话：该来的没来，不该来的来了 按键按了没反应、传感器测了没输出、芯片收不到指令，全是这类问题。 2. 只抓三点：输入、输出、控制脚 不用整张图纸都看懂，只测关键节点。 接口、端子、芯片引脚、光耦、运放，抓住这几个位置就行。 3. 最容易坏的就几类元件 电阻开路、电容漏电、二极管击穿、三极管断路、光耦失效。 贴片元件看着多，真正坏的，永远是那几种。 4. 对比法是新手最快的捷径 有好板对比好板，没好板对比同点位。 左右对比、上下对比、正常与异常对比，差异点就是故障点。 四、第三步：查控制——大脑不指挥，手脚动不了
供电正常、信号也通，设备还是乱动作，就是控制逻辑问题。 1. 先看芯片“活没活” MCU、单片机、CPU，想工作必须满足三个条件： 供电正常、晶振起振、复位正常。 这三项不对，芯片再新也是死的。 2. 驱动电路是“重灾区” 继电器不吸合、可控硅不导通、电机不转、蜂鸣器不响，大多不是芯片坏，而是驱动级坏了。 三极管、驱动芯片、电阻、限流元件，优先查。 3. 人机交互优先查“小问题” 按键失灵、触摸不灵、遥控没反应、显示缺笔画。 很多不是线路问题，而是： 脏污、受潮、氧化、虚焊、接触不良。 4. 保护电路别忽略 过流、过压、过热、过载保护一动作，设备直接停机。 很多人以为主板坏了，其实只是保护了。 五、第四步：按流程修——少走90%弯路 真正的维修高手，不是手快，是思路不乱。 我总结一套最简单的实战流程：一问、二看、三测、四换。
1. 一问：先问清故障现象 什么时候坏的？怎么坏的？有没有进水、雷击、过载？ 现象问清楚，等于修好一半。 2. 二看：外观第一 有没有烧、鼓、漏、炸、黑、断、霉、锈。 老维修看一眼，心里就有七八成把握。 3. 三测：关键点电压、阻值、波形 不乱测，只测关键点位。 测完基本就能锁定故障范围。 4. 四换：最后才换件 不要一上来就换芯片、换主板。 能补焊先补焊，能清洗先清洗，能换小元件不换大模块。 再补充四个实战习惯： - 先公共电路，后局部电路 - 先大功率元件，后小信号元件 - 能不动刀就不动刀，虚焊比断路更常见 - 修好必须测试：电压、功能、温升，全部正常再交工
干电子线路维修这么多年，我越来越明白一个道理： 电路越复杂，规律越简单。 你不需要把所有电路图背下来，不需要懂多么高深的理论，更不需要靠运气。 只要牢牢抓住一条主线： 先供电 → 再信号 → 后控制 按照流程一步一步来，不慌、不躁、不瞎拆、不盲换。 很多人觉得电子线路难修，是因为没人把最核心的规律讲明白。 今天我把压箱底的实战思路全部分享出来，就是希望更多维修同行、新手朋友，少走弯路、少交学费、少修废板。 记住： 电子线路不是玄学，维修不是靠猜。 万变不离其宗，规律就这一个。 掌握它，你也能从“新手”变成别人眼里的“高手”。
