装修电工穿线安全规范：绝缘层无损防护实操指南
|
装修里的电路穿线，看似是把线塞进管里的简单活，实则是电路安全的“第一道防线”。绝缘层一旦破损，管内暗敷后根本没法检修，后期漏电、跳闸、甚至引发火灾的风险会成倍增加。咱们老电工都懂，“绝缘不破，用电不祸”。本文结合GB 50303-2015《建筑电气工程施工质量验收规范》和GB 50575-2010《1kV及以下配线工程施工与验收规范》，从前期准备、穿线实操、特殊场景管控到完工检验，分步骤讲透如何避免绝缘层损伤，全是装修现场能直接用的干货。 一、穿线前准备：从源头规避绝缘损伤 核心原则：管净、口滑、线合格、工具适配，把所有可能刮伤绝缘层的隐患提前堵死。
1. 管路预处理 1. 清管：用钢丝绑上干燥布条，反复拉动清理管内积水、砂石、塑料碎屑；长距离管路可用吸尘器吹扫，确保无尖锐异物。 2. 修口：PVC管管口用美工刀削平毛刺，金属管（钢管、JDG管）必须加装专用护线口（塑料或金属护口），固定牢固，杜绝管口锐角刮擦绝缘层。 3. 查弯：检查管路弯曲处，弯扁程度不得超过管外径的10%，弯曲半径PVC管不小于管外径6倍，埋入混凝土的不小于10倍；发现“死弯”“扁弯”，必须返工重做，避免穿线时导线被硬挤损伤。 2. 导线与辅助材料验收 1. 导线检查：选用3C认证的BV线等绝缘导线，核对型号规格与设计一致；外观检查绝缘层无龟裂、破损、脱皮，线芯无氧化、断股；用500V兆欧表抽检，照明回路绝缘电阻≥0.5MΩ，动力回路≥1MΩ，不合格坚决不用。 2. 辅助材料：润滑剂只用电工专用滑石粉，严禁使用机油、黄油等油性物质，避免腐蚀绝缘层；引线钢丝选用φ1.2-φ1.6mm规格，头部折弯成圆钩，打磨光滑，防止钩尖划破绝缘层。 3. 人员与工具准备 1. 人员：穿线必须双人配合，一人送线、一人拉线，提前沟通好节奏，避免动作脱节硬拉导线。

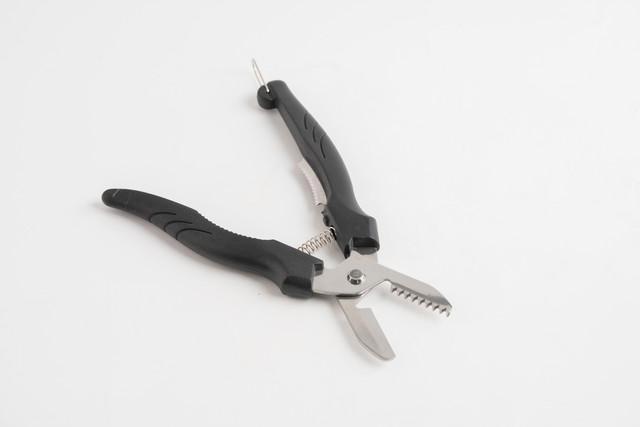

2. 工具：准备剥线钳（适配线径）、压线钳、兆欧表、弯管器，杜绝用老虎钳代替剥线钳，防止剥线时划伤绝缘层和线芯。 二、穿线核心实操：规范操作防磨损 核心原则：匀速同步、不硬拉、不扭曲、控填充率，每一步都以保护绝缘层为前提。 1. 导线端头处理 1. 多根导线同穿时，将导线前端绝缘层剥去50mm左右，线芯捻成麻花状，烫锡处理，避免散股；用绝缘胶带将多根导线端头包裹成圆锥形，与引线钢丝牢固绑扎，绑扎处光滑无凸起。 2. 单根导线穿线时，端头直接与引线钢丝绑扎，确保绑扎点紧凑，不松动、不拖沓。 2. 正式穿线流程
1. 送拉配合：拉线人缓慢匀速拉动引线，力度均匀，不突然猛拉；送线人在另一端顺势将导线送入管内，用手梳理导线，避免导线在管口堆积、扭曲。 2. 阻力处理：遇阻力过大，立即停止穿线，严禁硬拽。排查原因：若是绑扎松散，重新绑扎；若是管内有杂物，再次清管；若是弯头卡顿，在弯头处涂抹少量滑石粉，调整导线角度后缓慢推进。 3. 填充率控制：管内导线总截面积（含绝缘层）不得超过管内截面积的40%，且电线总数不宜多于8根；严禁为了省事超量穿线，避免导线之间相互摩擦，长期磨损绝缘层。 3. 关键节点防护 1. 弯头处：多弯头管路（超过2个90°弯头），必须加装接线盒，避免导线在弯头处反复弯折、摩擦；穿线时专人看护弯头位置，缓慢送拉。 2. 盒箱处：导线进入接线盒、配电箱时，通过盒箱专用敲落孔，加装护口；盒箱内导线预留长度充足（接线盒≥150mm，配电箱≥300mm），避免预留过短拉扯绝缘层。 3. 垂直管路：垂直穿线时，在管口用绳子临时固定导线，防止导线因自重下坠，与管内壁长时间摩擦损伤绝缘层。 三、特殊场景与禁忌：针对性防护不踩坑 核心原则：不同场景不同方案，杜绝违规操作，重点管控易损伤绝缘层的特殊情况。 1. 特殊管路防护 1. 金属管穿线：除加装护口外，可在管内壁少量涂抹滑石粉，减少导线与管壁的摩擦；三相或单相交流单芯线，不得单独穿于钢导管内，避免产生涡流发热，同时防止单芯线晃动磨损绝缘层。 2. 吊顶内软管：使用阻燃金属软管或PVC软管，长度不得超过1.2m，软管两端用专用接头固定，穿线时避免导线在软管内打结、扭曲。 2. 导线分色与回路管控 1. 分色规范：火线（L）用红、黄、绿色，零线（N）用蓝色，地线（PE）必须用黄绿双色，严禁混用；分色清晰可避免后期接线误操作，减少因反复弯折导线导致的绝缘层破损。 2. 回路分隔：不同电压等级、交流与直流线路，不得穿于同一导管内；强电（220V）与弱电（网线、电视线）严禁同管、同槽敷设，需保持30cm以上间距，防止弱电线路破损影响强电绝缘，同时避免强电干扰弱电。 3. 绝对禁止操作
1. 严禁管内接线：所有导线接头必须在接线盒、配电箱内完成，管内不得有任何接头和扭结，这是强条规定，绝缘破损的接头埋入管内极易引发火灾。 2. 严禁暴力施工：不得用锤子敲击管路辅助穿线，不得将导线硬塞进入满管的管路，不得用钳子夹拉导线端头。 3. 严禁使用破损导线：穿线过程中发现绝缘层破损，无论破损大小，必须裁剪破损部分，重新处理端头穿线，严禁将就使用。 四、完工检验与成品保护：守住最后一道关 核心原则：绝缘检测、标识清晰、妥善保护，确保穿线质量达标，后期不受损。 1. 绝缘性能复测
1. 穿线完成后，立即用500V兆欧表检测各回路导线间、导线对地的绝缘电阻，数值必须≥0.5MΩ（照明）/≥1MΩ（动力），测试结果记录存档，不合格立即返工。 2. 重点检测弯头、管口等易损伤部位对应的导线，确保绝缘层无隐性破损。 2. 导线标识与整理 1. 标识：在导线两端粘贴防水耐磨标签，标注回路编号、用途（如“客厅照明L1”“厨房插座L2”），方便后期接线和检修，避免因误操作拉扯导线损伤绝缘层。 2. 整理：将盒箱内的导线整理整齐，用扎带固定，避免导线杂乱堆积，被后续施工人员踩踏、挤压。 3. 成品保护 1. 穿线完成后，未进行接线前，用绝缘胶带包裹导线裸露的线芯，防止施工中误触、短路，同时避免线芯氧化影响绝缘。 2. 告知后续施工人员（泥瓦工、木工），严禁在管路位置进行打孔、切割作业；搬运建材时，避开已穿线的管路区域，防止外力撞击损伤管路和内部导线绝缘层。 装修电工穿线，看似是基础工序，却直接决定了家庭用电的安全底线。绝缘层的完好，是防止漏电、火灾的核心保障。咱们一线电工，既要懂规范、守标准，更要凭良心施工——每一个护线口的安装，每一次匀速的送拉，每一次绝缘电阻的复测，都是对业主用电安全的负责。记住，电路施工没有“差不多”，只有“合格”与“不合格”，守住绝缘层无损的底线，就是守住千家万户的用电安全。#电工知识电工交流圈电工那点事头条热点上头条 聊热点装修指南# |
