接触器从入门到精通：结构/识图/检测/选型全攻略

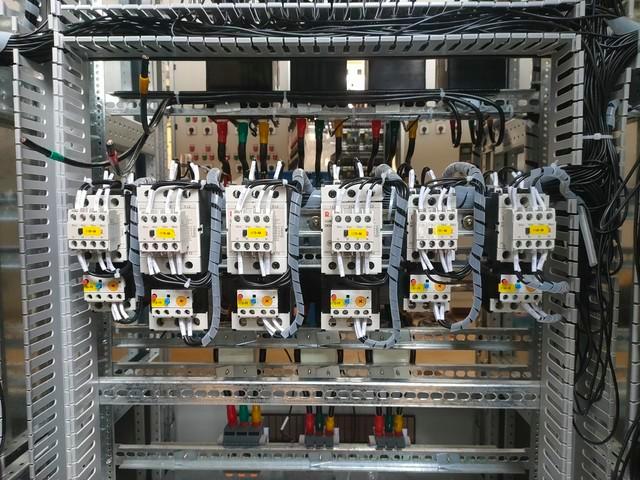

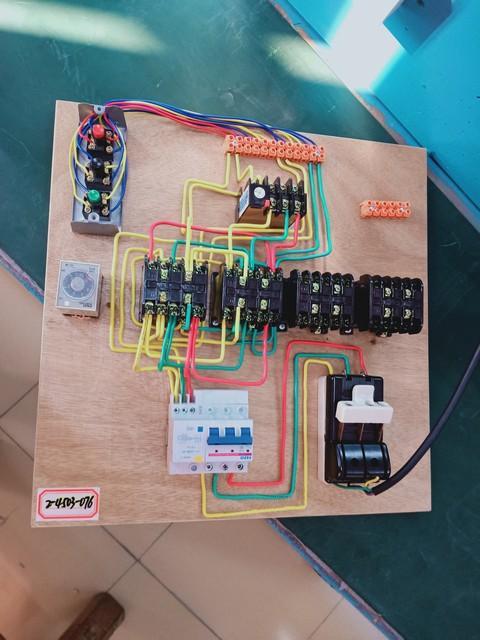

接触器是电工日常工作中最常见的电气元件，不管是配电柜、电机控制箱，还是各种自动化设备，都离不开它的身影。新手电工想要看懂电路、排查故障、选配元件，必须把接触器的结构、原理、识图、检测和选型吃透。本文围绕结构原理、图纸标识、好坏检测、正确选型四大核心要点，用专业又接地气的方式讲透接触器，让新手也能快速上手实操。

一、接触器的结构与工作原理（搞懂“它长什么样，怎么干活”）

接触器本质是电磁式开关，核心作用是通过小电流控制大电流，实现电路的通断控制，主要用于电机、水泵、风机等大功率负载的启停，分为交流接触器（AC）和直流接触器（DC），家庭和工业中以交流接触器为主，以下均以交流接触器为例讲解。

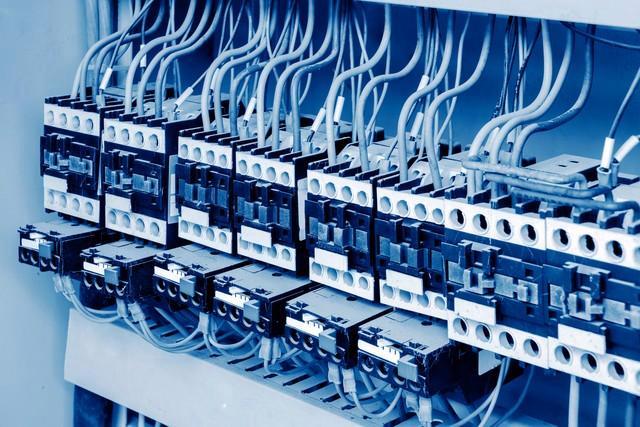

（一）核心结构（拆解来看，一共6大部件）

接触器的结构可简单分为电磁系统、触头系统、灭弧系统三大核心，外加支架、接线端子、辅助机构，新手记清部件名称和作用，就能理解其工作逻辑：

1. 电磁系统（动力源）

- 组成：线圈、静铁芯、动铁芯（衔铁）、复位弹簧

- 作用：线圈通电产生电磁吸力，吸合动铁芯；线圈断电，复位弹簧带动动铁芯复位，是接触器通断的“动力核心”。

2. 触头系统（执行部件，分主触头 辅助触头）

- 主触头：数量多为3组（三相电路）或2组（单相电路），触点面积大、载流量高，直接串联在主电路中，控制大功率负载的通断。

- 辅助触头：数量一般为2常开（NO） 2常闭（NC）或4常开 4常闭，触点面积小、载流量低，串联在控制电路中，实现自锁、互锁、信号反馈等功能。

- 关键状态：常开触头（不通电时断开，通电吸合后闭合）、常闭触头（不通电时闭合，通电吸合后断开）。

3. 灭弧系统（安全保障）

- 组成：灭弧罩（多为陶瓷或塑料材质）、灭弧栅片

- 作用：接触器断开大电流时，触头间会产生电弧，灭弧系统能快速冷却、熄灭电弧，防止电弧烧蚀触头或引发短路，保护接触器和电路安全。

4. 支架与外壳：固定所有部件，起到绝缘、防护作用，防止触电和灰尘进入。

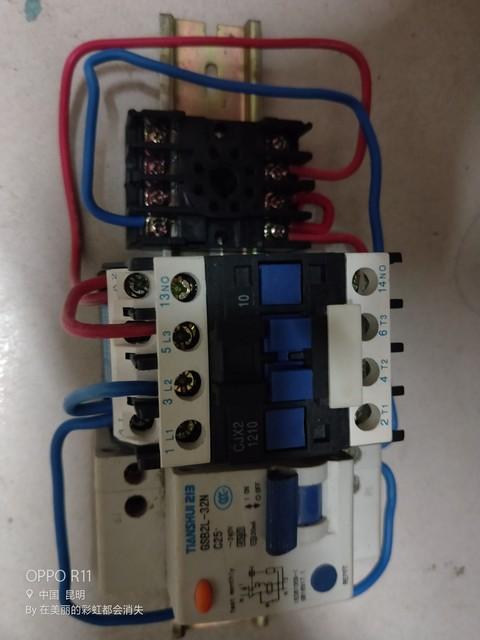

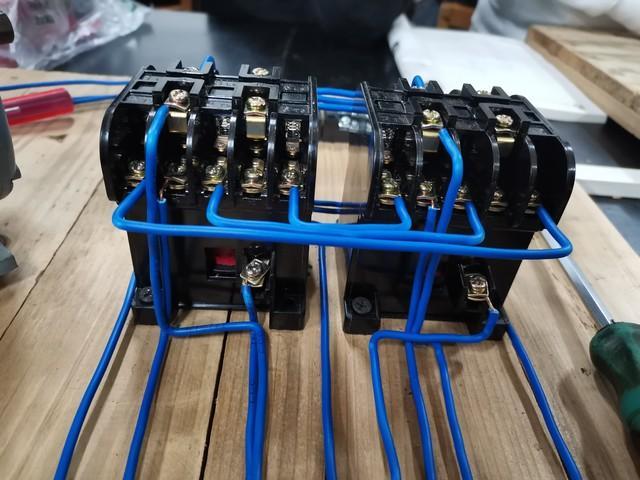

5. 接线端子：分为主电路端子（接电源线和负载）、控制电路端子（接线圈和控制信号），标识清晰，方便接线。

6. 辅助机构：包括自锁扣、联锁杆等，实现接触器的自锁、互锁功能，提升控制的稳定性。

（二）工作原理（一句话总结：电磁吸合，弹簧复位）

1. 吸合（闭合）过程：控制电路给接触器线圈通电，线圈产生电磁吸力，吸合动铁芯，动铁芯带动主触头和辅助触头动作——主常开触头闭合，接通主电路，负载开始工作；辅助常开触头闭合、常闭触头断开，实现控制逻辑。

2. 复位（断开）过程：控制电路断电，线圈电磁吸力消失，复位弹簧带动动铁芯复位，主常开触头断开，切断主电路，负载停止工作；辅助触头恢复初始状态（常开断开、常闭闭合）。

3. 核心特点：小电流（控制电路，一般220V/380V，电流几安）控制大电流（主电路，可达几十安甚至几百安），实现远距离、自动化控制，操作安全又便捷。

二、接触器在电气图纸中的表现形式（学会看图，才会接线）

电工干活先看图，接触器在电气图纸中有图形符号和文字符号，国家有统一规范，记住符号含义，就能快速识别接触器的类型、触头数量和作用，以下是最常用的图纸标识规则：

（一）基本文字符号（国标GB/T 6988）

- 交流接触器：KM（最常用，核心符号，所有交流接触器均用此标识）

- 直流接触器：KMZ（工业中较少用，区分交流即可）

- 备注：同一图纸中有多个接触器时，用KM1、KM2、KM3……依次编号，方便区分。

（二）图形符号（分线圈、主触头、辅助触头，关键记“开/闭”）

图形符号的核心是区分常开（NO）和常闭（NC），不同触头的符号差异明显，新手对照记忆，一看就会：

1. 接触器线圈：符号为一个圆圈（或矩形），旁边标注KM（或KM1），线圈两端标注控制电压（如AC220V、AC380V），代表接触器的动力源部分。

2. 主触头：

- 主常开触头：符号为三条平行直线（代表三相），中间有一个断开的触点，旁边标注KM，串联在主电路（L1、L2、L3相线与负载之间），是控制负载的核心触点。

- 注：单相电路中主触头为两条平行直线，原理相同。

3. 辅助触头：

- 辅助常开触头（NO）：符号为一条直线，中间有一个断开的触点，旁边标注KM NO（或直接KM），用于控制电路的自锁、信号反馈。

- 辅助常闭触头（NC）：符号为一条直线，中间有一个闭合的触点，旁边标注KM NC，用于控制电路的互锁、保护。

- 注：辅助触头数量多时，用KM1-1NO、KM1-2NO（1号接触器的1号、2号常开辅助触头），KM1-1NC、KM1-2NC（1号接触器的1号、2号常闭辅助触头）编号区分。

（三）图纸识图实操技巧（新手必看，快速上手）

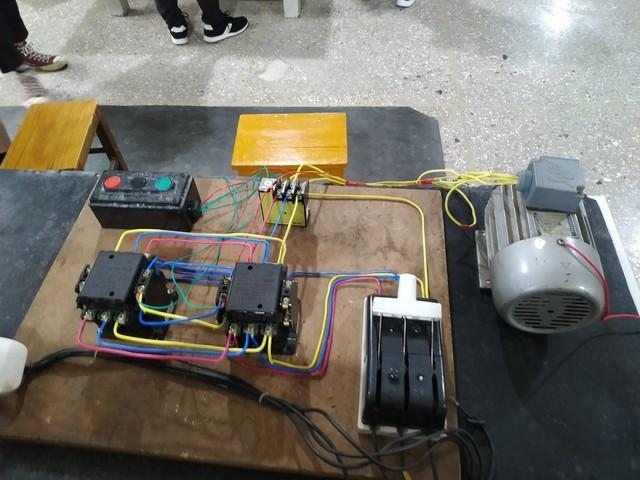

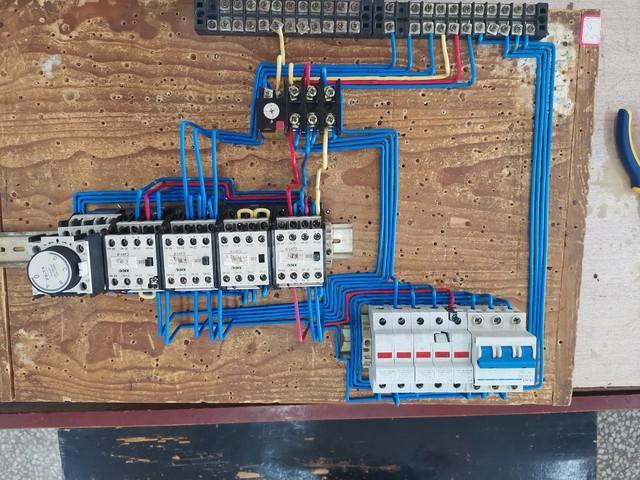

1. 先找主电路，再找控制电路：主电路中粗线连接的是主触头（KM），串联在电源和电机、水泵等负载之间；控制电路中细线连接的是线圈（KM）和辅助触头（KM-NO/KM-NC），串联有按钮、继电器、熔断器等元件。

2. 记清“吸合后触头状态变化”：看到图纸中KM线圈通电，立刻想到“主常开闭合、辅助常开闭合、辅助常闭断开”，反向则恢复初始状态，这是看懂控制逻辑的关键。

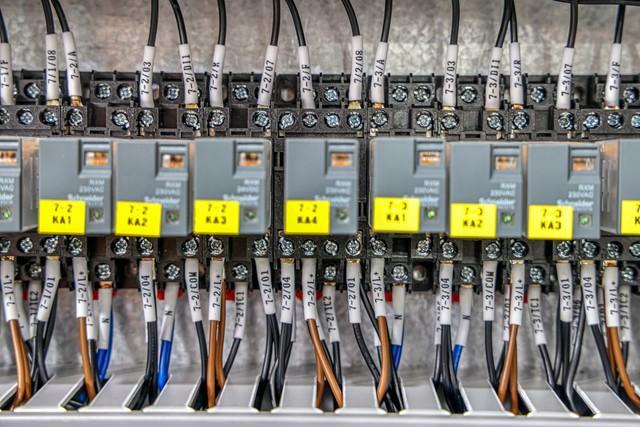

3. 标注编号要对应：同一接触器的线圈、主触头、辅助触头必须用同一个编号（如KM1），避免混淆，接线时按编号对应，不会接错。

三、接触器好坏的检测方法（用万用表就能测，实操性强）

接触器故障是电气故障中最常见的类型，新手只需用数字万用表，通过测量线圈电阻、触头通断、绝缘性能，就能快速判断接触器的好坏，无需复杂设备，步骤清晰，人人能会：

（一）检测前准备（安全第一，必做步骤）

1. 确保接触器完全断电，断开主电路和控制电路的所有电源，防止触电。

2. 拆除接触器的所有接线端子，避免线路干扰检测结果。

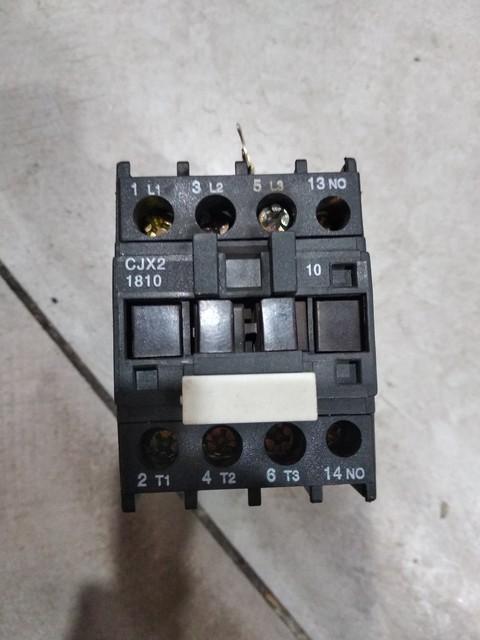

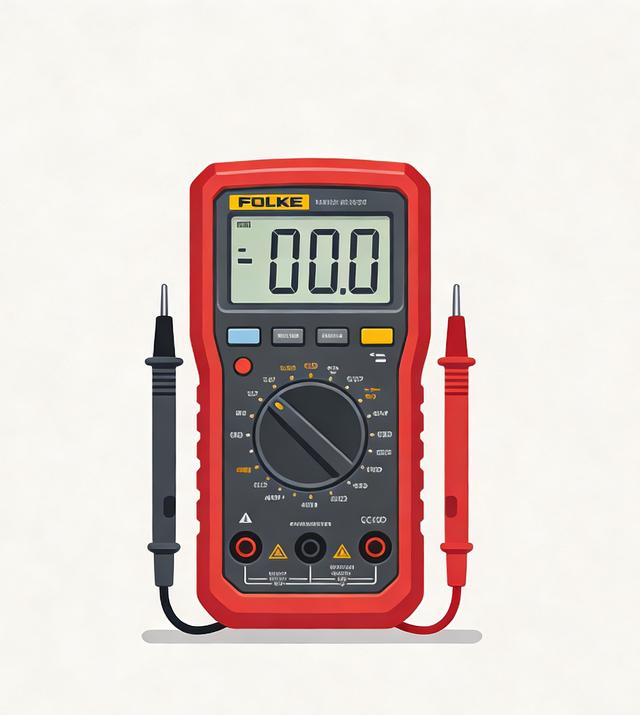

3. 准备数字万用表，调至合适档位（电阻档Ω、通断档蜂鸣器）。

（二）分三步检测（核心检测项目，缺一不可）

步骤1：检测线圈的好坏（判断接触器“动力源”是否正常）

1. 万用表调至电阻档（2kΩ或20kΩ），将红、黑表笔分别接接触器线圈的两个接线端子。

2. 正常情况：交流接触器线圈电阻一般为几百欧到几千欧（如220V线圈约1kΩ，380V线圈约2kΩ），具体数值随接触器型号略有差异，万用表显示稳定电阻值，无跳变。

3. 故障情况：

- 电阻为无穷大（∞）：线圈断路，接触器无法吸合，需更换线圈或接触器。

- 电阻接近0Ω：线圈短路，通电后会烧断保险丝、跳闸，需立即更换接触器。

- 电阻值不稳定、跳变：线圈内部接触不良，吸合不稳定，建议更换。

步骤2：检测触头的通断（判断“执行部件”是否正常，分断电/手动吸合两种状态）

接触器触头分为常开和常闭，需分别在断电未吸合和手动吸合（用手按压动铁芯，模拟线圈吸合）两种状态下检测，对比结果：

1. 检测常闭触头（NC）

- 断电未吸合状态：万用表调至通断档（蜂鸣器），表笔接常闭触头两端，蜂鸣器响，显示电阻接近0Ω，说明常闭触头闭合正常。

- 手动吸合状态：表笔不动，蜂鸣器不响，显示电阻无穷大，说明常闭触头断开正常。

- 故障：未吸合时电阻无穷大（常闭触头断路），吸合时电阻接近0Ω（常闭触头粘连），均需更换触头或接触器。

2. 检测常开触头（主常开、辅助常开，NO）

- 断电未吸合状态：万用表通断档，表笔接常开触头两端，蜂鸣器不响，显示电阻无穷大，说明常开触头断开正常。

- 手动吸合状态：表笔不动，蜂鸣器响，显示电阻接近0Ω，说明常开触头闭合正常。

- 故障：未吸合时电阻接近0Ω（常开触头粘连），吸合时电阻无穷大（常开触头断路），主触头粘连会导致负载无法断电，极度危险，需立即更换。

步骤3：检测绝缘性能（判断“绝缘性”是否达标，防止漏电短路）

1. 万用表调至电阻档（200MΩ或1000MΩ），检测以下部位的绝缘电阻：

- 线圈与外壳之间：红表笔接线圈端子，黑表笔接接触器金属外壳。

- 主触头与外壳之间：红表笔接主触头端子，黑表笔接金属外壳。

- 主触头与线圈之间：红表笔接主触头端子，黑表笔接线圈端子。

2. 正常情况：所有部位的绝缘电阻均≥1MΩ（越大越好），说明绝缘性能良好。

3. 故障情况：绝缘电阻＜1MΩ，说明接触器绝缘老化、受潮，通电后易漏电、短路，需更换。

（三）常见故障总结（快速定位问题，不用反复检测）

1. 接触器不吸合：大概率是线圈断路、控制电路无电源、保险丝烧断。

2. 接触器吸合后不释放：大概率是复位弹簧失效、触头粘连、线圈未断电。

3. 吸合后有异响、抖动：大概率是线圈电压不符、铁芯有油污/锈蚀、复位弹簧变形。

4. 触头烧蚀、发黑：大概率是电流过大、灭弧系统失效、触头接触不良，轻微烧蚀可打磨，严重则更换。

四、接触器的正确选用方法（选对不选贵，适配才是关键）

选接触器不是看品牌、看价格，而是根据负载类型、工作电压、额定电流、使用环境等核心参数选型，选大了浪费成本，选小了易烧毁故障，以下是新手能直接套用的选型步骤和标准，专业又实用：

（一）选型核心原则（牢记这4点，不踩坑）

1. 电压匹配：接触器的线圈额定电压、主触头额定电压必须与电路电压一致（如电路是AC380V，线圈和主触头都要选380V规格）。

2. 电流匹配：主触头额定电流必须大于等于负载的额定电流（预留20%-30%余量，避免过载）。

3. 负载匹配：根据负载类型（电机类感性负载、电阻类阻性负载）选择，感性负载需考虑启动电流。

4. 环境匹配：根据使用环境（温度、湿度、粉尘、腐蚀性）选择防护等级合适的接触器。

（二）分步骤选型（新手按步骤来，直接选对）

步骤1：确定接触器的类型（交流/直流，根据电源和负载选）

1. 交流接触器（KM）：适用于交流电源（AC220V/380V），控制交流电机、水泵、风机、加热器等，家庭和工业中90%以上的场景都用交流接触器。

2. 直流接触器（KMZ）：适用于直流电源（DC12V/24V/220V），控制直流电机、蓄电池充放电等，仅在特定直流场景使用。

- 注：交流接触器不能用于直流电路（灭弧效果差，易烧触头），直流接触器也不能随意用于交流电路，必须类型匹配。

步骤2：确定额定电压（线圈 主触头，双电压匹配）

1. 主触头额定电压：根据主电路的电压选择，常见规格有AC220V、AC380V、AC660V，家庭和小型工业设备选AC220V/380V，高压设备选AC660V。

2. 线圈额定电压：根据控制电路的电压选择，常见规格有AC24V、AC220V、AC380V，优先选AC24V（安全电压）（潮湿、防爆环境），普通环境选AC220V/380V，方便接线。

步骤3：确定额定电流（核心参数，按负载类型留余量）

接触器的额定电流主要看主触头额定工作电流，常见规格有10A、16A、25A、32A、40A、63A、100A、160A等，选型时需区分阻性负载和感性负载，留足余量：

1. 阻性负载（加热器、白炽灯、电烤箱）

- 选型公式：接触器额定电流 ≥ 负载额定电流 × 1.2（预留20%余量）

- 举例：2kW的电烤箱（AC220V），额定电流=2000W÷220V≈9.1A，选10A或16A的接触器。

2. 感性负载（电机、水泵、风机，最常见）

- 关键：电机启动电流是额定电流的3-7倍，接触器需承受启动电流冲击，余量要更大。

- 选型公式：接触器额定电流 ≥ 电机额定电流 × 1.5（预留50%余量）

- 举例：3kW的三相电机（AC380V），额定电流≈6A，选10A的接触器（6A×1.5=9A，小于10A）；7.5kW电机（额定电流≈15A），选25A的接触器。

- 注：频繁启停的电机（如冲压机、输送机），余量需加大到2倍（接触器额定电流 ≥ 电机额定电流 × 2）。

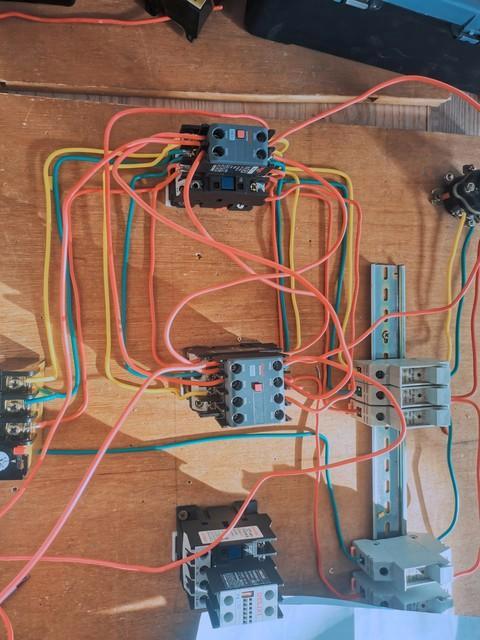

步骤4：确定辅助触头数量（根据控制逻辑选，够用即可）

辅助触头用于自锁、互锁、信号反馈，常见配置为2常开 2常闭、4常开 4常闭，选型时根据控制电路的需求选择，无需选过多辅助触头（浪费成本）：

1. 仅实现电机启停自锁：选1常开辅助触头即可。

2. 实现两台电机互锁（防止同时启动）：选1常闭辅助触头即可。

3. 需信号反馈（如接触器吸合后指示灯亮）：选1常开辅助触头。

步骤5：考虑使用环境（提升使用寿命，避免故障）

根据使用环境选择防护等级和特殊规格的接触器，常见环境要求：

1. 普通环境（干燥、无尘、常温）：选常规敞开式接触器（防护等级IP20）即可。

2. 潮湿、多粉尘环境（厨房、车间、户外）：选塑壳式接触器（防护等级IP40及以上），防止受潮、进灰导致短路。

3. 高温环境（锅炉房、冶金车间）：选耐高温型接触器（额定工作温度≥60℃），并适当加大电流余量。

4. 防爆环境（化工、加油站）：选防爆型接触器，符合防爆等级要求。

（三）常见选型误区（新手避坑，重点注意）

1. 只看电流，不看电压：线圈电压与控制电路不符，接触器无法吸合或烧毁线圈。

2. 感性负载按阻性负载选型：电机启动电流大，接触器易烧蚀，寿命大幅缩短。

3. 盲目选大规格：成本高，且接触器体积大，配电箱空间不足，没必要。

4. 忽略辅助触头数量：后期控制逻辑调整时，辅助触头不够用，需重新更换。

接触器是电气控制的“核心元件”，掌握其结构原理、图纸识图、好坏检测、正确选型四大核心技能，是新手电工从入门到熟练的必经之路。本文的内容均来自一线实操经验，结构清晰、步骤具体，新手可以直接对照学习、实操应用。记住，电工干活的核心是“懂原理、会识图、能检测、选对件”，把接触器的知识点吃透，后续学习电机控制、配电柜接线等内容会更轻松。希望本文能帮到各位电工同行，在实际工作中少走弯路，安全高效完成作业。#交流接触器直流接触器电工知识电工交流圈电工那点事#
