无地线情况下漏电保护器的跳闸机理与工况分析（专业版）
|

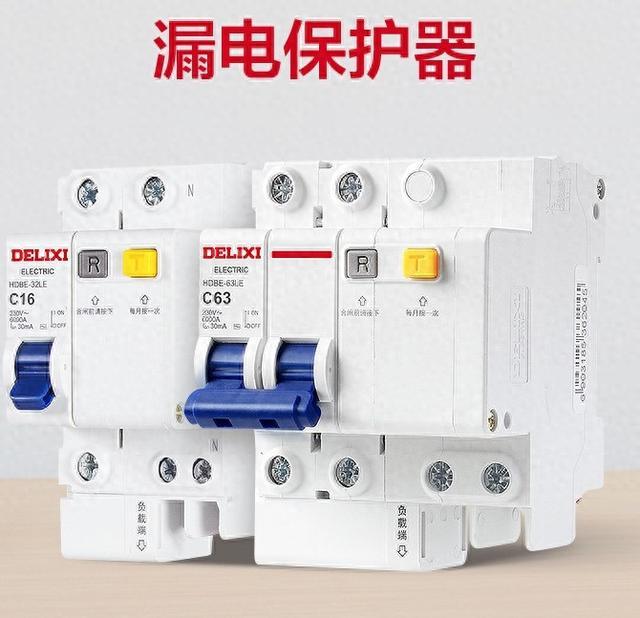

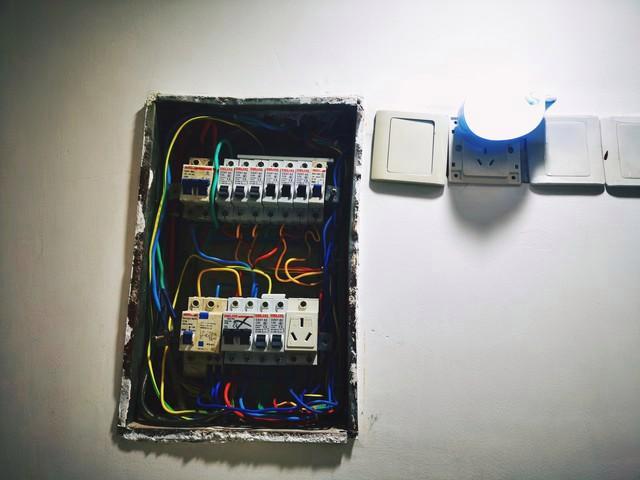

漏电保护器（剩余电流动作保护器，RCD）的核心跳闸逻辑基于剩余电流检测，与供电系统中是否装设保护地线（PE线）无直接关联，地线仅为漏电故障提供故障电流泄放路径，而非RCD跳闸的必要条件。本文从原理、工况、案例三个维度，系统分析无地线时RCD的跳闸特性，明确不同漏电场景下的跳闸结果及核心影响因素。 一、核心原理：RCD跳闸的本质与地线的角色边界 （一）RCD的工作原理（基尔霍夫电流定律）

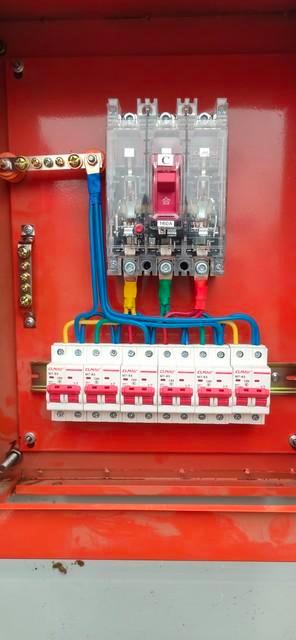

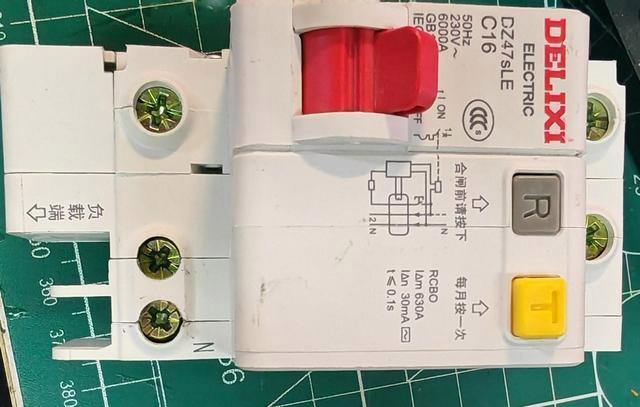

低压配电系统中，单相电路的相线（L）电流与中性线（N）电流在正常工作时大小相等、方向相反，流经RCD内部的零序电流互感器（CT）时，产生的磁场相互抵消，互感器二次侧无感应电动势，RCD保持合闸状态。 当电路发生漏电故障时，部分电流会通过非预定路径（如人体、设备外壳、大地等）流失，导致L线电流＞N线电流，二者的差值即为剩余电流（ΔI）。剩余电流会在零序电流互感器中产生净磁场，二次侧感应出电信号，经放大电路触发脱扣机构，使RCD在规定时间内跳闸（一般≤0.1s），切断故障回路。 核心公式：剩余电流 ΔI = IL - IN（IL为相线电流，IN为中性线电流），当ΔI≥RCD额定剩余动作电流（IΔn）时，RCD必然跳闸。 （二）保护地线（PE线）的功能定位 地线的核心作用是为漏电故障提供低阻抗的泄放通道，将设备外露可导电部分（如金属外壳）的对地电压限制在安全范围内，同时增大剩余电流的幅值，确保RCD快速、可靠跳闸；此外，地线可在RCD失效时，通过电源侧过流保护装置（如空开、熔断器）实现故障切断。
简言之：地线是漏电故障的“辅助泄流元件”，而非RCD的“触发元件”，RCD的跳闸判定仅依赖“剩余电流是否达到阈值”，与该电流是否通过地线泄放无关。 二、无地线时，不同漏电场景下RCD的跳闸判定（分工况详细分析） 根据漏电故障的电流泄放路径，将无地线场景分为直接接触漏电和间接接触漏电两大类，逐一分析RCD的跳闸特性，明确“是否跳闸”的核心条件。
工况1：直接接触漏电（人体触碰带电体，无地线） 直接接触漏电指人体直接接触相线（L）或带电部件，形成“L-人体-大地-N”的故障回路（单相220V系统），是最常见的人身触电场景，无地线时RCD必然跳闸，分析如下： 1. 故障回路与剩余电流形成：人体触碰相线后，电流经人体流入大地，再通过大地的杂散电容、供电系统接地极（如变压器中性点接地）流回中性线（N），此时IL（相线流出电流）包含“负载工作电流 人体漏电电流”，IN（中性线回流电流）仅为“负载工作电流”，二者差值即为人体漏电电流（ΔI=I人体）。 2. 跳闸判定条件：民用RCD的额定剩余动作电流IΔn多为30mA（人身保护级），人体触电时的漏电电流通常在数十至数百毫安（远大于30mA），满足ΔI≥IΔn的跳闸条件，RCD会瞬间跳闸。 3. 关键补充：无地线时，人体成为漏电电流的唯一泄放路径，虽不影响RCD跳闸，但会导致人体承受全部漏电电流直至RCD动作，而有地线时，部分电流会经地线泄放，降低人体触电电流幅值，提升保护效果——地线影响的是“触电伤害程度”，而非“RCD是否跳闸”。 工况2：间接接触漏电（设备外壳漏电，无地线）
间接接触漏电指设备内部绝缘损坏，导致相线与金属外壳导通，外壳带电形成的漏电故障，无地线时RCD是否跳闸，取决于外壳漏电电流能否形成有效剩余电流，分两种子工况分析： 子工况2.1：设备外壳带电，且与大地存在有效接触（无地线，RCD跳闸） 1. 故障特征：设备外壳因绝缘损坏带电，且设备放置在导电地面（如水泥地、潮湿地面）或外壳与大地有其他导电连接（如金属支架、水管），形成“L-设备外壳-大地-N”的故障回路。 2. 剩余电流形成与跳闸逻辑：漏电电流经外壳、大地流回变压器中性点，导致IL＞IN，剩余电流ΔI等于外壳漏电电流。民用设备外壳漏电电流通常≥50mA（远超30mA RCD的动作阈值），RCD会可靠跳闸。 3. 典型案例：洗衣机内部电机绕组绝缘击穿，相线与金属桶体导通，洗衣机放置在潮湿的水泥地面，桶体通过地面与大地形成导电回路，漏电电流约80mA，无地线时，30mA RCD瞬间跳闸，切断故障电源。 子工况2.2：设备外壳带电，且与大地无有效接触（无地线，RCD不跳闸）
1. 故障特征：设备外壳带电，但设备放置在绝缘地面（如干燥木地板、塑料垫），外壳与大地完全绝缘，无任何导电连接，无法形成“外壳-大地”的泄放路径。 2. 剩余电流缺失与不跳闸原因：此时，相线电流全部经中性线回流（IL=IN），无剩余电流产生（ΔI=0），零序电流互感器无净磁场，RCD无法检测到漏电故障，因此不会跳闸，设备外壳将长期保持带电状态，形成重大安全隐患。 3. 典型案例：台式电脑电源板绝缘损坏，相线与金属机箱导通，电脑放置在干燥的木质书桌且机箱未接触任何导电体，机箱带电但无电流泄放，IL=IN，30mA RCD无动作，人体触碰机箱时会发生触电，且触电瞬间才会产生剩余电流，RCD才会跳闸（此时人体已承受触电电流）。 工况3：特殊漏电场景（无地线，RCD的跳闸特性）
1. 相间漏电（L-L、L-N）：相线与相线、相线与中性线之间的绝缘损坏形成短路，此时IL与IN仍保持平衡（L-L短路时无N线电流，ΔI=0；L-N短路时IL=IN，ΔI=0），RCD不跳闸，故障由过流保护装置（空开、熔断器）切断。该场景与是否有地线无关，RCD本身不针对相间故障保护。 2. 漏电电流小于IΔn（无地线）：设备存在微漏电（如绝缘老化导致的漏电流为5mA），小于RCD的额定动作电流（30mA），无论是否有地线，RCD均不跳闸，微漏电会持续存在，但不会触发保护。 3. 零序电流互感器故障（无地线）：若RCD内部零序电流互感器损坏、接线错误（如L/N线均穿入同一互感器但极性反接），即使存在漏电故障且有剩余电流，RCD也无法跳闸，该故障与地线无关，属于RCD自身故障。 三、无地线时RCD跳闸的关键影响因素（专业量化分析）

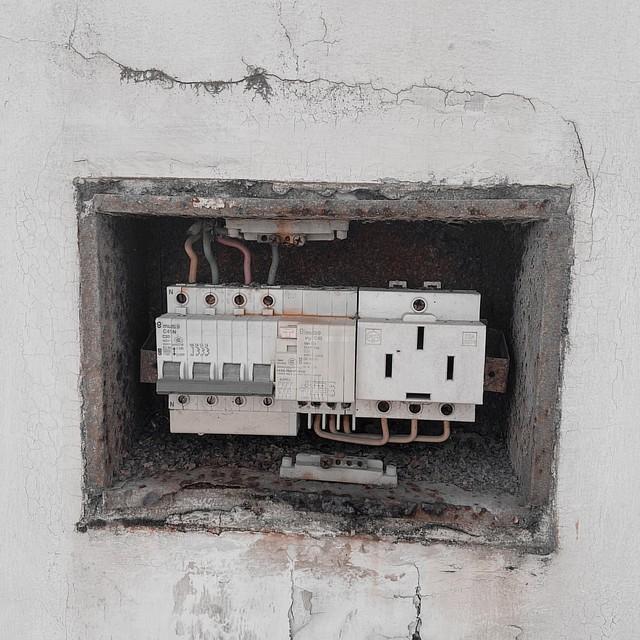

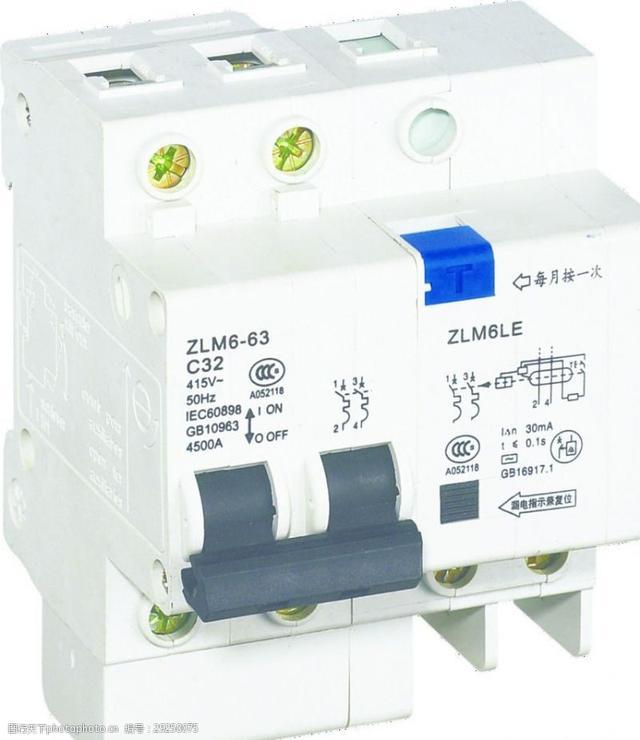

无地线场景下，RCD能否跳闸并非绝对，核心取决于剩余电流的幅值和故障回路的导通性，具体量化影响因素如下： 1. 剩余电流幅值（ΔI）与RCD动作阈值（IΔn）的匹配性 - 当ΔI≥IΔn时，RCD100%跳闸（符合GB 16916-2014《家用和类似用途的剩余电流动作断路器》要求，动作时间≤0.1s）； - 当ΔI＜IΔn时，RCD不跳闸，即使存在漏电故障，也无法触发保护。 民用场景中，人身触电的最小感知电流约1mA，摆脱电流约10mA，致命电流约50mA，因此30mA RCD是人身保护的核心阈值，无地线时，只要触电电流≥30mA，RCD必然跳闸。 2. 故障回路的接地电阻（R地） 无地线时，漏电电流需通过大地泄放，故障回路的总电阻为人体电阻（R人） 地面电阻（R地） 变压器中性点接地电阻（R0）（公式：I漏=U/（R人 R地 R0），U为相电压220V）。 - 当R地较小（如潮湿地面，R地≤1000Ω），I漏≥30mA，RCD跳闸； - 当R地较大（如干燥绝缘地面，R地≥10000Ω），I漏＜30mA，RCD不跳闸。 变压器中性点接地电阻R0通常≤4Ω（规范要求），人体电阻R人约1000~10000Ω（干燥皮肤），因此地面电阻R地是决定漏电电流幅值的关键。 3. RCD的类型与技术参数 - 电子式RCD：依赖电网供电，无地线时，若故障回路电流过小，可能因供电不足导致脱扣失效，但民用电子式RCD的最小工作电流仅数毫安，该情况极少发生； - 电磁式RCD：无需电网供电，仅通过剩余电流产生的磁场触发脱扣，无地线时，只要ΔI≥IΔn，动作更可靠，适用于无地线的老旧配电系统； - 额定剩余不动作电流（IΔno）：规范要求IΔno=0.5IΔn，若漏电电流在IΔno~IΔn之间，RCD可能出现“偶然跳闸”，无地线时该特性更明显。
四、结论：无地线时，RCD到底会不会跳闸？ 综合以上专业分析，无地线并非RCD跳闸的阻碍因素，也非必要条件，核心结论可总结为三句话： 1. 只要存在有效剩余电流（ΔI≥IΔn），无论是否有地线，RCD必然跳闸（如人体触电、设备外壳带电且与大地有效接触）； 2. 若无剩余电流（ΔI=0）或剩余电流小于动作阈值（ΔI＜IΔn），无论是否有地线，RCD均不跳闸（如设备外壳带电但与大地绝缘、微漏电、相间短路）； 3. 地线的作用是“优化漏电故障特性”，而非“触发RCD跳闸”——有地线时，可降低设备外壳对地电压、增大漏电电流幅值，确保RCD更快速、可靠跳闸，同时减少人体触电伤害；无地线时，RCD的保护功能仍有效，但保护效果受故障回路导通性（如地面电阻）影响，存在“漏电但不跳闸”的安全隐患。

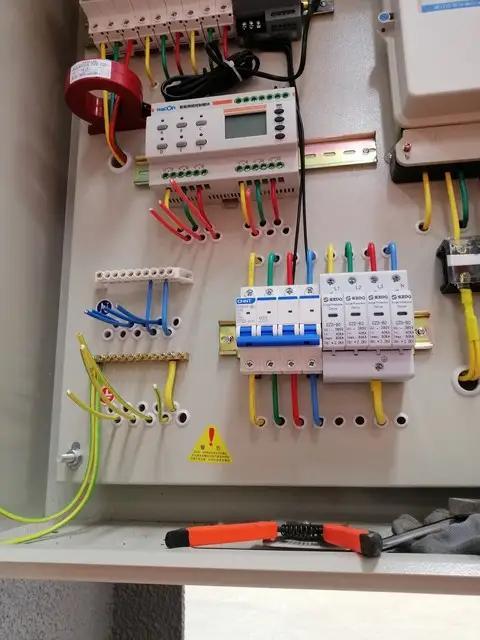

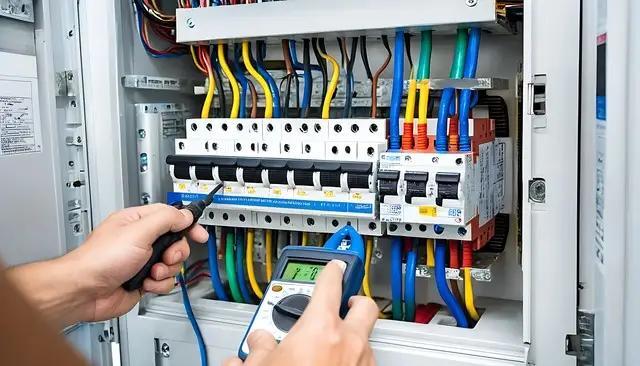

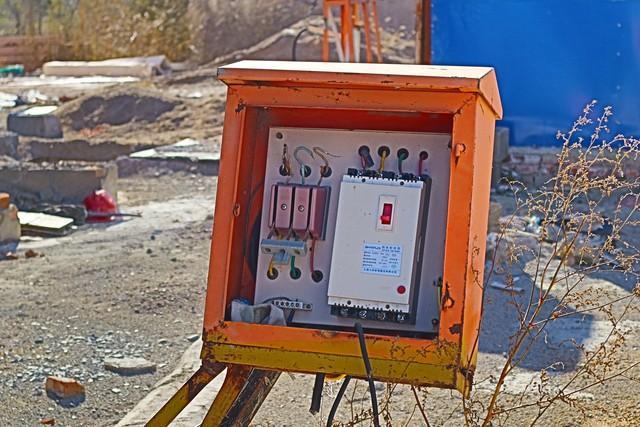

五、专业建议（基于GB 50096-2011/GB 16917-2014） 1. 严禁以RCD替代地线：即使安装了RCD，低压配电系统（尤其是民用建筑、手持电动工具、潮湿场所）仍需按规范装设保护地线，实现“RCD 地线”的双重保护，缺一不可； 2. 选择合适类型的RCD：无地线的老旧配电系统，优先选用电磁式RCD（不依赖电网供电，动作更可靠），额定剩余动作电流宜选用30mA（人身保护级），额定分断时间≤0.1s； 3. 定期检测RCD性能：每月按动RCD的试验按钮，验证脱扣功能是否正常；每年采用专业仪器检测剩余电流动作特性，确保ΔI≥IΔn时可靠跳闸； 4. 降低故障回路接地电阻：无地线场景下，可通过改善地面导电性能（如保持潮湿、铺设导电垫）降低R地，增大漏电电流幅值，确保RCD有效跳闸。
综上，漏电保护器的跳闸与否由剩余电流的存在及幅值决定，与地线无直接关联，但地线是提升漏电保护可靠性的关键环节，工程中需严格遵循规范，实现保护系统的完整性与有效性。#电工交流圈电工那点事零线漏电保护器会跳闸吗?# |
