电子电路三大核心元件：电阻、电容、电感全解析

作为深耕电子电路领域的专业技师，我将用最通俗的语言 最专业的逻辑，把电阻、电容、电感的分类、作用、应用场景、串并联效果讲透，让零基础也能听懂，专业人也能参考。

一、先搞懂：什么是电阻、电容、电感？

1. 电阻（R）：电路中阻碍电流流动的元件，简单说就是“电流的拦路虎”，会消耗电能转化为热能，单位是欧姆（Ω）。

2. 电容（C）：电路中储存和释放电荷的元件，相当于“电路小水库”，通交流、隔直流，单位是法拉（F）。

3. 电感（L）：电路中储存磁场能量的元件，相当于“电流惯性器”，通直流、阻交流，单位是亨利（H）。

二、详细分类：电阻、电容、电感分别有多少种？

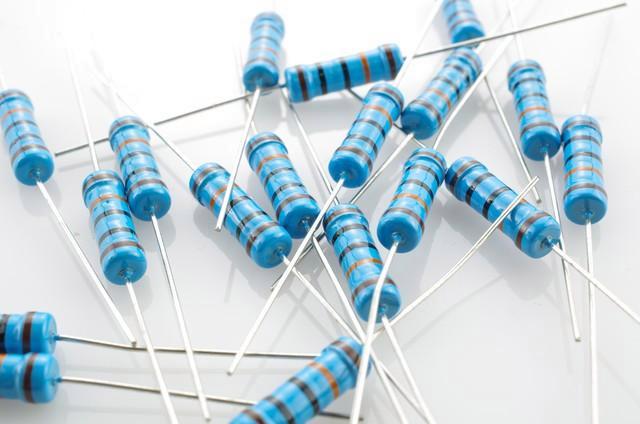

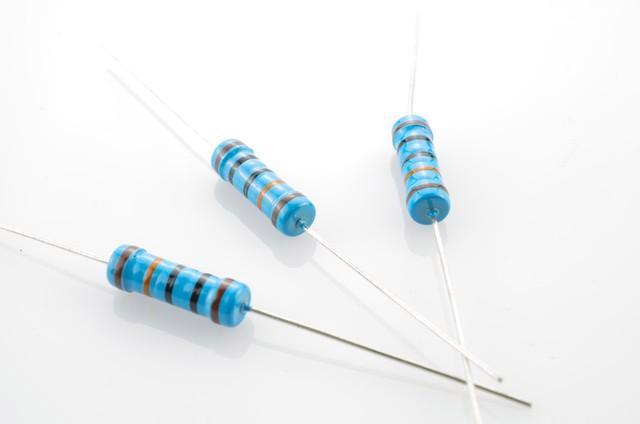

1. 电阻的详细分类（按材质、用途、结构分）

1. 固定电阻：阻值固定不可调，最常用

- 碳膜电阻：成本低、精度一般，用于普通家电电路

- 金属膜电阻：精度高、稳定性好，用于精密电子设备

- 绕线电阻：功率大、耐高温，用于大功率电路

- 水泥电阻：散热好、耐冲击，用于电源、功放电路

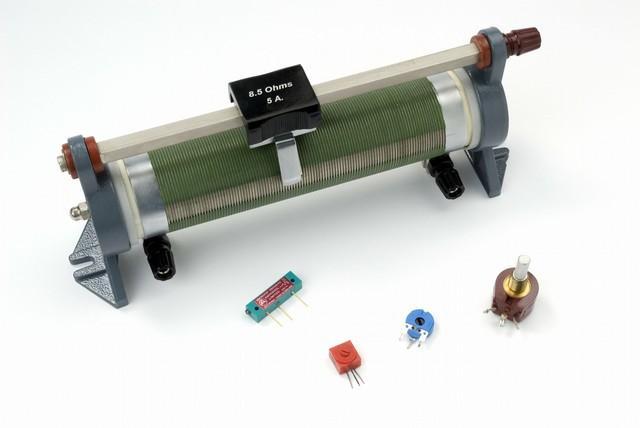

2. 可变电阻：阻值可手动调节

- 电位器：用于音量调节、亮度调节

- 热敏电阻：温度变化阻值变，用于温控、测温电路

- 光敏电阻：光照变化阻值变，用于光控开关、感应灯

- 压敏电阻：电压变化阻值变，用于防雷、过压保护

- 湿敏电阻：湿度变化阻值变，用于湿度检测设备

2. 电容的详细分类（按介质、结构、用途分）

1. 固定电容：容量固定不可调

- 陶瓷电容：体积小、高频特性好，用于滤波、耦合

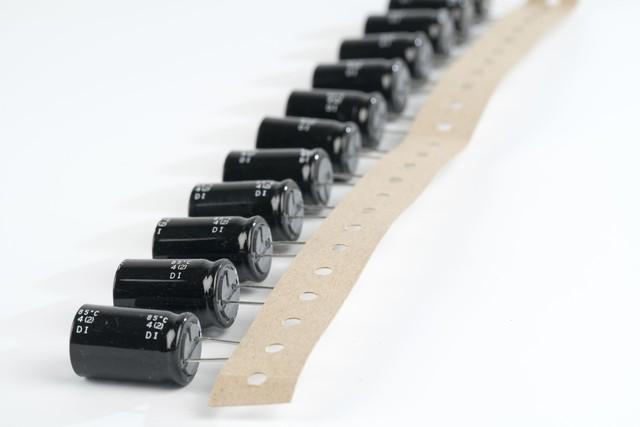

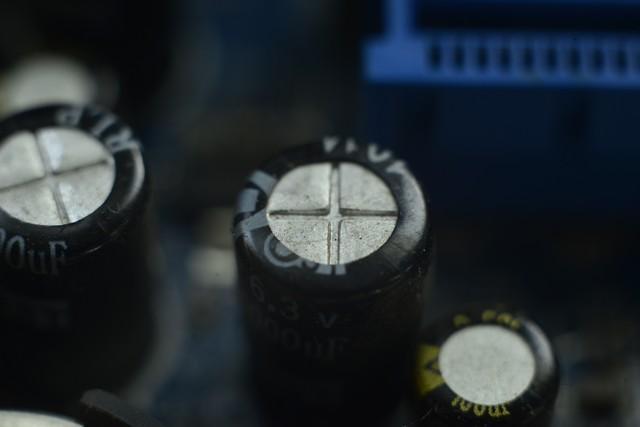

- 电解电容（铝/钽）：容量大、有正负极，用于电源滤波、储能

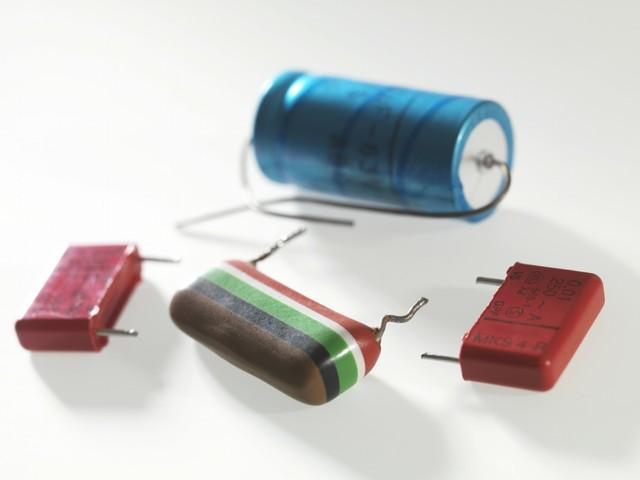

- 薄膜电容：精度高、损耗小，用于音响、高频电路

- 云母电容：稳定性极强，用于军工、精密仪器

- 独石电容：耐高温、寿命长，用于数码产品主板

2. 可变电容：容量可调节

- 空气可变电容：用于收音机、对讲机调谐

- 薄膜可变电容：用于小型射频电路

3. 特种电容

- 安规电容：用于电源抗干扰，保障用电安全

- 超级电容：容量超大，用于储能、应急供电

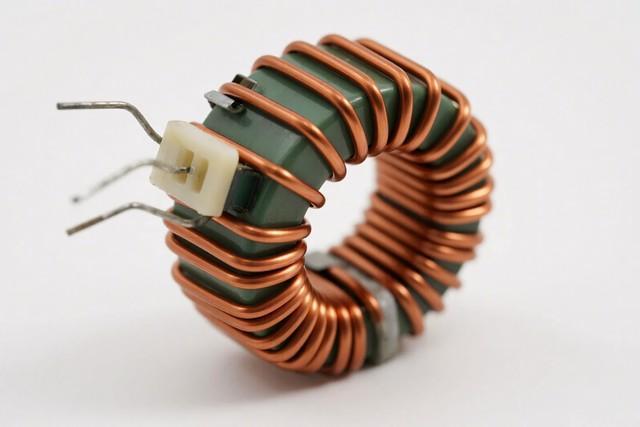

3. 电感的详细分类（按结构、用途、材质分）

1. 固定电感：电感量固定

- 空心电感：无磁芯、高频特性好，用于射频、天线电路

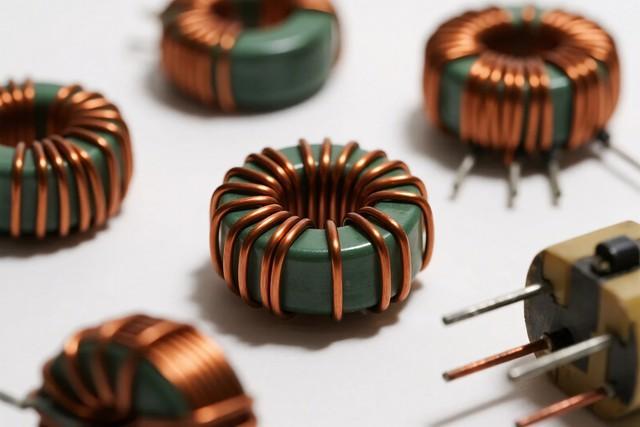

- 磁芯电感：体积小、电感量大，用于电源、滤波电路

- 铁芯电感：功率大，用于工频变压器、大功率电源

2. 可变电感：电感量可调节，用于射频调谐、信号匹配

3. 特种电感

- 色环电感：体积小、易识别，用于小型数码电路

- 功率电感：大电流、低损耗，用于手机、电脑电源

- 共模电感：用于抗干扰，消除电路杂波

- 扼流圈：阻止交流分量，用于电源整流电路

三、三大元件在电路中的作用 应用场景（细分环境 电路）

1. 电阻的作用与应用电路/环境

1. 限流作用：限制电路电流，防止元件烧坏，用于LED灯电路、电源输出电路

2. 分压作用：将高电压分成低电压，用于电压表、信号采样电路

3. 分流作用：分配电路电流，用于多支路并联电路

4. 降压作用：降低电路电压，用于小功率低压供电电路

5. 负载作用：模拟用电设备，用于电路测试、老化实验

6. 保护作用：配合保险丝实现过流保护，用于家电、工业设备

应用环境：民用家电、数码产品、工业控制、汽车电子、军工设备全场景

2. 电容的作用与应用电路/环境

1. 滤波作用：去除电路杂波、纹波，让电压更稳定，用于电源整流电路

2. 耦合作用：传递交流信号、隔断直流，用于音响功放、信号放大电路

3. 去耦作用：消除电路干扰，保证芯片稳定工作，用于主板、CPU电路

4. 储能作用：储存电能瞬间释放，用于闪光灯、电焊机电路

5. 谐振作用：与电感配合产生固定频率，用于收音机、遥控器电路

6. 隔直作用：阻止直流电流通过，只让交流通过，用于信号传输电路

应用环境：高频通信、音频设备、电源模块、数码主板、汽车电路

3. 电感的作用与应用电路/环境

1. 滤波作用：滤除高频杂波，稳定直流电流，用于开关电源电路

2. 谐振作用：与电容配合选频，用于射频、无线通信电路

3. 储能作用：储存磁场能量，用于升压、降压电源电路

4. 扼流作用：阻止交流、导通直流，用于整流滤波电路

5. 抗干扰作用：消除电磁干扰，用于家电、工控设备

6. 变压作用：配合铁芯实现电压变换，用于变压器电路

应用环境：开关电源、变频器、无线通信、电力设备、音响设备

四、串并联效果：电阻、电容、电感串联/并联分别起什么作用？

1. 电阻串并联作用

1. 电阻串联：总阻值变大（R总=R1 R2 …），实现分压、增加阻值，用于高压分压、精密限流电路

2. 电阻并联：总阻值变小（1/R总=1/R1 1/R2 …），实现分流、增大功率，用于大功率负载、多路供电电路

2. 电容串并联作用

1. 电容串联：总容量变小（1/C总=1/C1 1/C2 …），耐压值升高，实现提高耐压、隔直 微调容量，用于高压电路、信号耦合

2. 电容并联：总容量变大（C总=C1 C2 …），耐压取最小值，实现增大滤波效果、加强储能，用于电源大滤波、储能电路

3. 电感串并联作用

1. 电感串联：总电感量变大（L总=L1 L2 …），实现增大电感量、加强滤波/扼流效果，用于大功率滤波、强抗干扰电路

2. 电感并联：总电感量变小（1/L总=1/L1 1/L2 …），允许通过电流变大，实现增大电流承载能力，用于大电流电源、功率电路

五、总结：三大元件核心逻辑

1. 电阻管电流大小，消耗能量，全电路通用

2. 电容管电荷储存，通交流隔直流，负责滤波、耦合、储能

3. 电感管磁场能量，通直流阻交流，负责滤波、谐振、变压

4. 串联并联核心规律：电阻串大并小，电容串小并大，电感串大并小

5. 所有电子设备（手机、电脑、家电、汽车、工业设备），都离不开这三种元件的组合搭配
