【软件技巧】5个从未用过的SolidWorks超级技巧

时间:2026-03-25作者:佚名

当您不满意您的草图相对于原点的位置或者其他原因,这个技巧是一个最隐蔽但最易于使用的工具。在编辑草图环境中进行移动草图的操作,总是件不容易的事,尤其当我们正在定义的草图是从DraftSight或其他2D软件中复制黏贴过来的。

大多数使用者会遇到这种麻烦,他们总感觉应该能够在草图绘制窗口中选择所有的草图实体,然后抓住一个点并拖曳整个草图(到新的位置)。这种想法虽然听起来似乎很合逻辑,但现实中就是没有这种情况。您也可以尝试使用移动实体命令,但它总是不能捕捉到您所期望的最终位置。

下面介绍的方法是完全有效的,也十分容易做到,您只需要知道点击的顺序即可。

1. 框选您要移动的草图实体。

2. 按住键盘上的Ctrl键,选择草图中的一点拖曳选定的实体。

这里的窍门是,按Ctrl+拖曳选择和Windows是复制。精髓就在于注意光标下方小小的(+)符号。如果这个时候您放开鼠标左键,系统将复制草图。

相反地,在「复制草图」操作过程中,释放Ctrl键的同时,还保持牵动您的鼠标,那么小(+)号消失,整个操作就会变成一个移动命令。当您选择的点是正确的位置或捕捉到原点,再释放您的光标即可。

总之,成千上万的功能在SolidWorks数百万的代码中,这些都是一些非常有用但隐藏很深的常用功能。我希望您找到一些您不知道的功能,可以帮助您提高您的设计质量,最重要的是,帮助在您的设计工作中节省您的时间和精力。

第二、复制曲面

从一个到另一个部分复制表面曲面是一个非常有用的工具,当您想要建立在下文中间部分之间的关系,特别是当您得到一个不规则形状的输入文件时,成千上万的表面曲面,您只需要提取其中的一个部分表面。

遵循以往的操作方式,您可能需要使用在虚拟表面或建立曲面这部分的应用程序。仅仅将其表面加厚作为一个新的特征。您可能会问自己的是:这听起来很不错,但是没有「复制曲面」的命令啊?您这种想法绝对是正确的!

许多使用者尝试使用缝合曲面命令,但这并不是最佳的选择。除非您选择的面彼此相邻,并能形成一个单一可以缝合的表面。然而,有一个简单的技巧能解决此问题,那就是「偏移曲面」命令。选择一个面或面孔,不论相邻或脱节,并选择偏移曲面。

当特征管理树显示在「偏移曲面」状态,当您设定等距距离为零的时候,特征管理树对话框中将主动显示为「复制曲面」。您可以在组合件中使用这个功能,但是仅局限于编辑零件状态。您也可以选择其他零件的面孔和复制曲面。这将建立一个相互关联的表面。这个工具已经真实应用到几十个案例中。

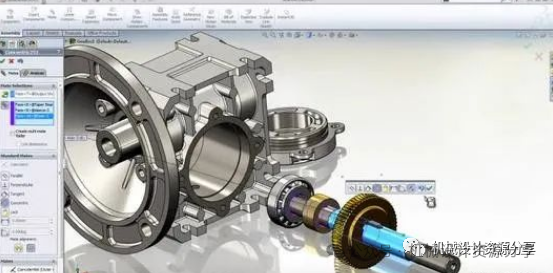

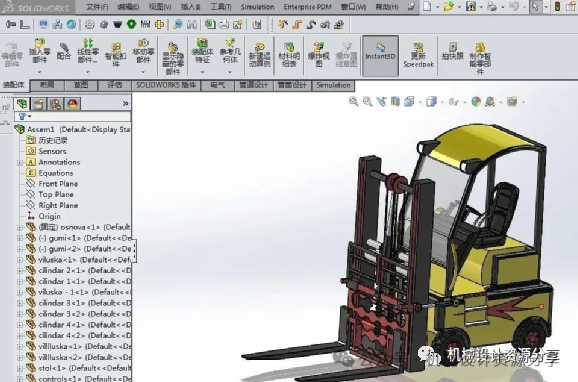

第三、爆炸方向的控制
