光伏车棚这样子设计

一、结构设计

荷载计算：满足建筑结构荷载规范（GB 50009），考虑极端天气（台风、大雪）下的结构稳定性。依据当地气象条件校核结构安全性，静荷载（光伏组件、支架自重）、活荷载（雪载、风载）、抗震等级。

总体布局图：规划布置车棚的平面布置、尺寸（长、宽、高度）、车位数量和间距；车棚与周边建筑物、道路、绿化的相对位置；车辆出入口方向、行车通道宽度（建议≥6米）。

基础平面图：独立基础或桩基，标注预埋件位置及尺寸。需明确混凝土基础的尺寸、埋深及配筋，依据地质勘察数据设计承载力，确保抗风压、雪压等荷载要求。

支撑结构设计：包括钢架平面图、系杆布置图及详图。立柱（钢柱/混凝土柱）的材质、截面尺寸、间距（通常6~8米）。

防腐处理：金属构件需进行热镀锌或涂装防腐处理，延长使用寿命。

车棚屋面设计：光伏组件安装需与车棚顶棚排水系统兼容，避免积水侵蚀；坡顶车棚可采用顺坡镶嵌或架空安装方式。设计雨水导流槽或管道，防止积水损坏组件。

材料清单：钢材规格（如Q235B）、防腐处理要求（热镀锌或喷涂）。光伏组件安装夹具、螺栓等配件型号。

注意事项：需结合场地地质勘察报告优化基础设计。考虑运维通道（宽度≥0.8米）以便后期清洁检修。南方地区可增加组件底部通风间隙，降低温度损耗。

二、光伏系统设计

钢架与支撑系统：采用高强度钢材或铝合金支架，设计单立柱或双车位结构以节省空间。倾斜式或平顶式棚顶结构，明确光伏板的倾角（如15°30°以优化发电效率）。横梁、檩条、支架的材质（如热镀锌钢）、连接节点详图。

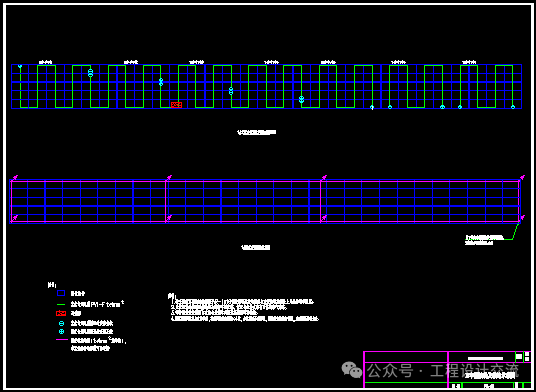

组件布置图：光伏板排布方式（横向/纵向）、间距（避免阴影遮挡）。组件型号（如550W单晶硅）、数量、总装机容量（如100kWp）。倾斜角度及朝向（最佳朝向正南，倾角按纬度调整）。

组件选型：优先选择单晶硅光伏板（转化效率≥20%）或薄膜组件（适用于柔性车棚顶）。根据地理位置调整组件倾角，高纬度地区需增大角度以提升冬季发电效率。通过日照时数计算和周围环境评估，确保光伏板无直射光遮挡。

逆变器配置：匹配光伏方阵容量，优先选择室内安装以利通风维护；室外安装需防水防尘。

电缆与监控：采用防水电缆，集成智能监控系统实时监测发电量、设备状态及故障预警。

并网与储能：符合GB/T 33342并网标准，可选配储能系统（如锂电池）存储过剩电能，支持夜间供电或应急需求。

电气系统图：组串设计每串组件数量（如20块）、直流线缆路径。逆变器位置、型号（如组串式逆变器）、容量匹配（如110kW）。并网柜、配电箱、电缆桥架布置，标注线缆规格（如PV1F 4mm²）。

防雷与接地：防雷设计安装防雷击系统，符合GB/T 36963规范。避雷针/带布置，接地网设计（接地电阻≤4Ω）。等电位连接点及浪涌保护器（SPD）安装位置。

发电量估算：标注预期年发电量（如120,000 kWh）、系统效率（约80%）。

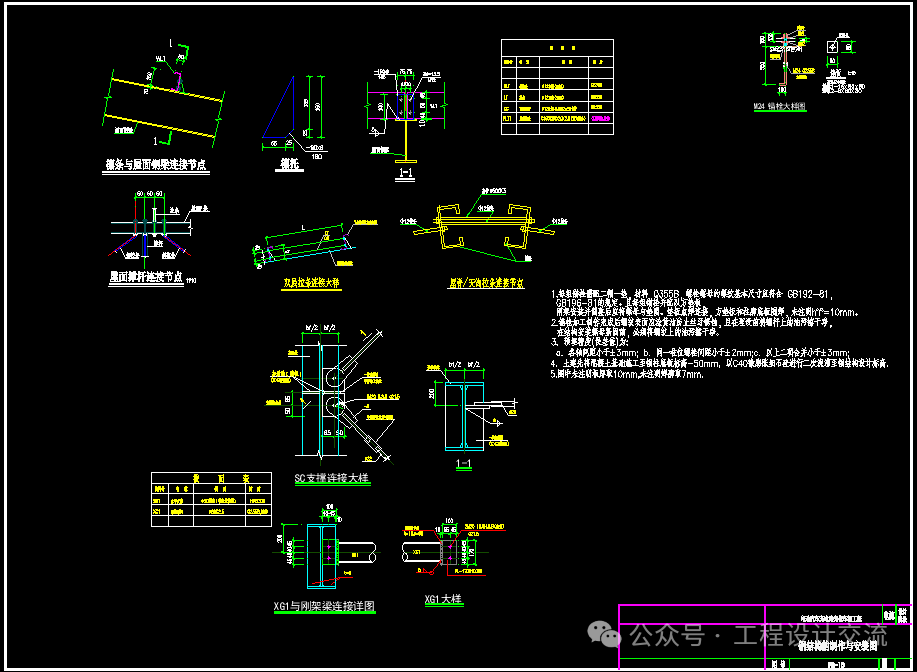

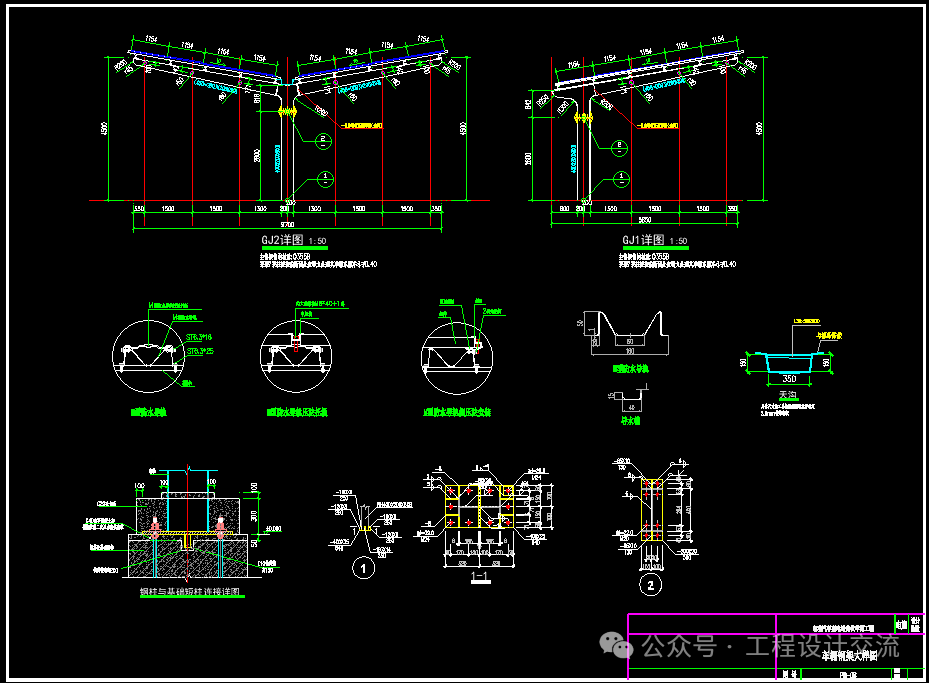

图纸细节要求：节点详图，立柱与基础连接、支架与檩条固定方式。标注说明，尺寸公差、焊接符号、表面处理要求。必要时提供效果图，展示车棚外观三维渲染，展示材质与整体风格。

三、安全与附属设施

排水系统：棚顶排水沟槽设计、坡度（≥2%）、落水管位置。地面排水沟或透水铺装，防止积水。

照明与监控：利用光伏电力驱动LED照明，结合人体感应或光控实现节能。车棚内LED照明布置、智能感应控制。视频监控摄像头点位、线缆走线。

安全防护：防撞护栏（高度≥0.6米）、反光警示标识。消防设施（灭火器、应急通道）配置。

四、图纸与施工

图纸设计依据：包括标准GB 507972012《光伏发电站设计规范》、GB 50009《建筑结构荷载规范》、业主需求等。

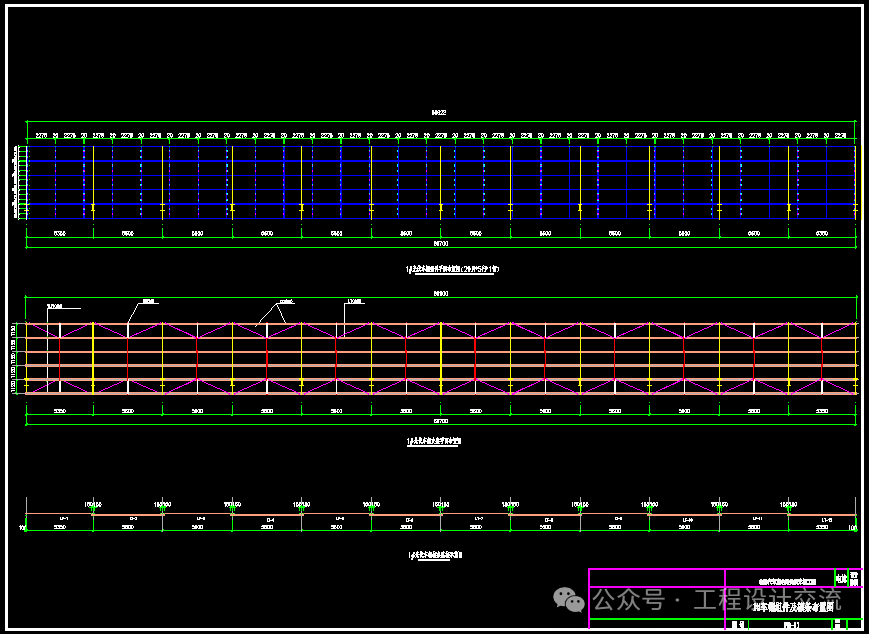

图纸设计内容：包括钢结构设计总说明、基础平面图、钢架平面图、檩条布置图、光伏方阵布置图、电气布线图、防雷与排水系统详图等。

施工要求：严格钢结构焊接工艺、防腐处理步骤。光伏组件安装扭矩要求，如螺栓紧固至20N·m。规范电气施工，如直流侧绝缘阻抗测试。

验收标准：结构验收检查钢构件的焊接质量、防腐处理及荷载测试。电气验收确保并网接口、绝缘性能及储能系统安全性符合规范。结构垂直度偏差（≤H/1000）、组件平整度（≤2mm/m）。系统绝缘电阻测试（≥1MΩ）、并网电压谐波要求。

设计需兼顾经济性与美观性，同时考虑后期运维便利性（如组件清洗通道设计），具体项目可参考《BIPV光伏车棚设计规范》或地方标准进一步细化。设计图纸可实现结构安全、发电高效、施工便捷的目标，同时满足建筑美学与功能性需求。以下是基于行业规范和实际案例总结的部分图纸示例，如有需要CAD版本，按下面要求留言索取：
