高低压配电基础知识

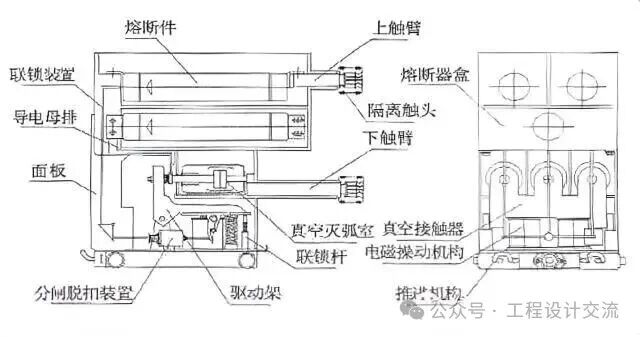

高低压配电最最基础的20个知识点梳理高低压配电领域高压设备、低压设备、核心元器件、保护装置、接地系统等关键模块，详细说明各类设备的型号、用途、结构、功能及应用场景，以供学习参考。一、高压配电核心设备（知识点 1-10）1. 常见高压柜柜型高压柜按结构与用途分为四类，适配不同配电室规模与变压器容量：环网柜 - 负荷开关柜：适用于低基配电室或单台变压器容量＜1250kVA 的高基配电室，核心型号包括 HXGN15-12（国产）、Safe-Ring（ABB）、SM6（施耐德）； 中置柜 - 断路器柜：适用于单台变压器容量≥1250kVA 的高基配电室，常用型号有 KYN28-12（国产）、UniGear ZS1（ABB）、Mvnex（施耐德），配套断路器型号为 VD4（ABB）、VS1（国产）； 固定式配电柜：老旧配电室常见型号为 GG1A-12（F）； 厂家自主开发柜型：如通用公司 P/VⅡ 柜、西门子授权江苏华鹏生产的 8BK88 柜。 2. 高压断路器核心功能是关合、承载和开断正常回路电流，以及异常回路（过载、短路）电流，常用型号包括 ABB-VD4、国产 - VS1、施耐德 - EV12s。其核心组件包括熔断件、上触臂、联锁装置、熔断器盒、隔离触头、导电母排、下触臂、真空灭弧室、电磁操动机构、联锁杆、驱动架、分闸脱扣装置等，依赖真空灭弧室实现灭弧功能。

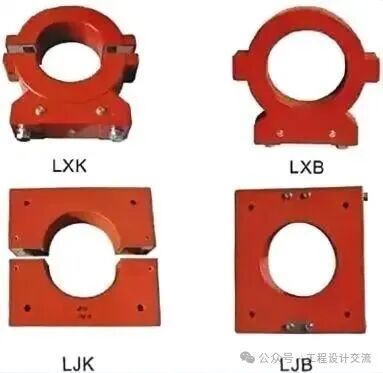

配套使用：需与高压熔断器串联，借助熔断器实现短路保护功能。 4. 10kV 电流互感器（LZZBJ9-10）结构与用途：环氧树脂真空浇注支柱式结构，用于电流测量、电能计量和继电保护；常用变比：100/5、150/5、200/5、250/5 等（按需选型）； 测量精度：计量用精度等级为 0.2、0.5、0.2S、0.5S（确保计量准确性）；保护用精度等级为 5P10、10P10（满足保护动作灵敏度要求）。 5. 10kV 电压互感器（JDZ10-10A）核心功能：按比例将 10kV 高电压变换为 100V 标准二次电压，为保护装置、计量仪表、监测设备提供适配电压信号；常用变比：10/0.1kV（高压柜内常规配置）。 6. 零序电流互感器（LJK100J 100/5）工作原理：当电路发生触电或漏电故障时，三相电流矢量和不为零，互感器二次侧输出零序电流；核心作用：触发二次线路上的保护设备动作，切断故障回路，保障人身和设备安全。

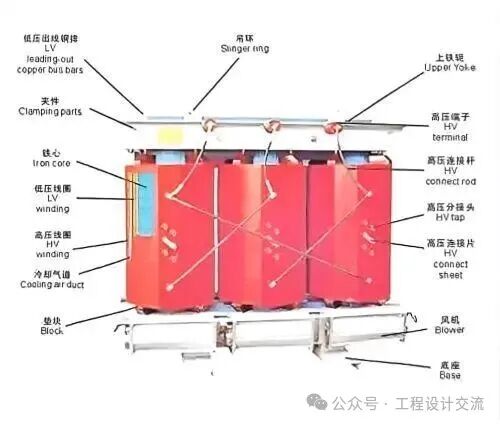

7. 氧化锌避雷器（HY5WZ2）工作特性：利用氧化锌的非线性伏安特性，正常工作电压下漏电流极小（微安 / 毫安级）；过电压作用时，电阻急剧下降，快速泄放过电压能量；常用型号：出线柜专用 HY5WZ2-17/45，用于保护高压设备免受雷电过电压或操作过电压损害。 8. 高压熔断器核心功能：最简单的保护电器，用于防止电气设备免受过载和短路电流损害；分类与型号：保护变压器用 SFLAJ-12kV、保护电压互感器用 XRNP-12/0.5、户外场景用 HRW12-10（跌落式）。 9. 高压接地开关（JN15-12/31.5）适用场景：12kV 及以下交流 50Hz 电力系统，可与各类高压开关柜配套使用；核心用途：高压电器设备检修时，提供接地保护，防止检修过程中意外送电引发安全事故。 10. 综合保护装置核心定位：集保护、测量、监视、控制、人机接口、通信功能于一体，替代传统继电器和测量仪表，节省安装空间与控制电缆；常用型号：ABB-140C、ABB-REF615、南瑞 PCS9621A； 安装位置：进线柜、出线柜、母联柜（含断路器的柜体）； 核心保护类型： 过流保护：针对短时电流增大，可自动恢复，无法恢复时触发断电； 速断保护：针对突发大电流，快速断电避免设备烧毁； 零序保护：测量三相线电流和，达到预设值时动作（适配漏电、单相接地故障）； 变压器专用保护：响应变压器高温报警、超温跳闸、开门动作、轻瓦斯、重瓦斯等信号（信号由变压器本体引出）。 二、变压器与低压配电设备（知识点 11-20）11. 干式变压器核心材质与类型：硅钢片材质：环氧树脂包封型（SCB 系列）、非包封型（SGB 系列）； 非晶合金材质：SCBHR 系列（损耗更低，节能性更优）； 核心结构：包括铁心、高压线圈、低压线圈、高压分接头、高压连接杆、高压嘴子、低压出线铜排、夹件、垫块、冷却气道、风机、底座等；
铜损：线圈电阻引起的损耗，空载时产生，又称短路损耗或可变损耗（随电流变化）； 铁损：铁心磁滞损耗和涡流损耗，有电流通过时产生（磁滞损耗：磁力线变化导致硅钢片分子摩擦发热；涡流损耗：铁心感应电流形成环流发热）。 12. 低压柜柜型低压柜按结构分为抽出式、固定式、全封闭分割式等，适配不同低压配电场景：低压抽出式配电柜：GCK、GCS、MNS（核心差异如下表，实际应用中按空间和负荷需求选型） 表格
全封闭分割式配电柜：GFB2-2008（新柜型，适用于低基配电室，防护性能更优）； 照明 / 动力配电箱：PGL（配电室中较少使用，多用于终端配电）； 厂家原装配电柜：各品牌自主设计的定制化柜型。 13. 断路器断路器是低压配电的核心开关设备，按额定电流分为三类：低压断路器（通用定义）：关合、承载和开断正常回路电流，以及规定时间内承载和开断异常回路电流，核心技术指标包括 In（额定电流）、ICU（额定短路分断能力）、ICS（额定运行短路分断能力）、ICW（短时耐受电流）； 万能断路器（框架开关）：额定电流 630A~6300A，适用于大容量主回路，内部附件包括辅助触头、报警触头、分励脱扣器、欠电压脱扣器、合闸线圈； 塑壳断路器：额定电流 63A~630A，适用于中容量回路（如楼层总开关）； 微型断路器：额定电流 63A 以下，适用于终端回路（如插座、照明回路）。 14. 电抗器核心作用：抑制供电系统中的高次谐波，避免谐波对电容器等设备造成损害，保障配电系统电能质量。15. 电容器核心功能：提高配电系统功率因数，降低线路损耗，提升变压器利用效率；配置原则：常规按变压器容量的 1/3 配置（可根据实际功率因数调整）。 16. 功率因数控制器（ABB-RVC）核心功能：控制电容器的投切时间和顺序，确保功率因数维持在合理范围；运行方式：采用 “顺序投入、先投先分” 原则，避免电容器投切冲击影响系统稳定。 17. 接触器（电容器专用）核心用途：投入或切除低压并联电容器；特殊设计：带有抑制涌流装置，减小合闸涌流对电容器的冲击，同时抑制开断时的过电压，延长电容器使用寿命。 18. 热继电器工作原理：流入热元件的电流产生热量，使双金属片（不同膨胀系数）形变，推动连杆动作，断开控制电路，进而切断主电路，实现过载保护；适用场景：主要用于电机过载保护（电容器损坏多由过压或短路导致，过载影响极小，不适合用热继电器保护）。 19. 浪涌保护器（SPD）核心功能：对雷电影响或其他瞬时过压进行保护，适配间接雷电、直接雷电及各类瞬时过压场景，避免设备被过电压击穿损坏。20. 低压配电系统接地方式（TN、TT、IT）国际标准 IEC60364 定义的三类接地系统，以两个字母代号区分，核心差异在于供电设备与用电设备的接地方式：第一个字母（供电设备与地连接）：T = 一点直接接地；I = 无直接接地； 第二个字母（用电设备与地连接）：T = 一点直接接地；N = 与接地的中性点直接连接； 实际应用：TN 系统（最常用，如 TN-S、TN-C-S）、TT 系统（适用于户外设备较多场景）、IT 系统（适用于对供电连续性要求极高的场景，如医疗设备）。 |
