本文全面梳理低压配电系统核心补偿元器件，包括有源滤波模块（APF）、静止无功补偿模块（SVG）、低压串联电抗器的核心功能、技术参数、选型方案、价格信息及安装要求，为无功补偿与谐波治理系统设计、选型及运维提供参考。

一、有源滤波模块（APF系列）

有源滤波模块是动态滤除谐波、补偿无功的电力电子装置，可实时治理2~50次谐波，兼顾无功补偿与三相不平衡校正，适配工业与民用低压配电系统。

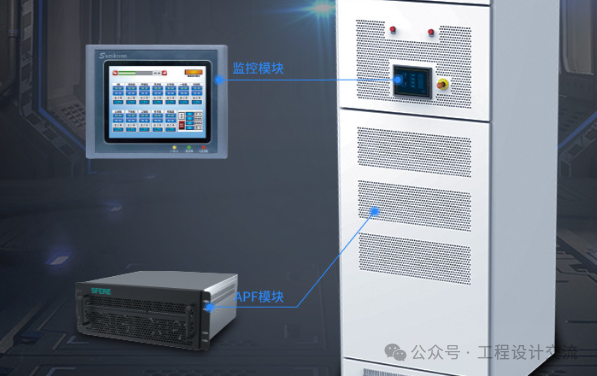

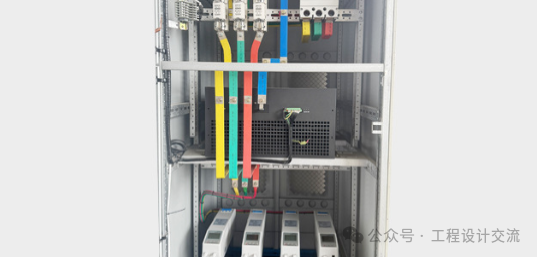

（一）APF系列（工业/通用型）

1.核心特点

动态响应快，瞬时响应时间≤100μs，全响应时间≤10ms；支持谐波补偿、无功补偿、三相不平衡补偿三重功能，功率因数可设定；具备过压、过流、欠压、过温等多重保护，过载时自动限流至100%额定输出；支持本地/远程操作，RS485通讯（Modbus-RTU协议），可配置物联网云平台监控。

电气特征：系统电压：AC480V（±10%）；频率：50/60Hz（±5%）。

组线形式：三相三线/三相四线

补偿容量：50A、75A、100A、150A、200A（可定制）；谐波次数：2~50次（可单独设定）。

补偿方式：谐波补偿、无功补偿、三相不平衡补偿；功率因数校正，可设定。

保护功能：过载、过压、过流、欠压、过温保护，自动限流保护。

显示与操作：7英寸触摸屏，显示电流、电压、功率、谐波畸变率等；支持本地/远程操作。

通讯与监控：RS485接口（Modbus-RTU），支持后台数据库；可选物联网云平台服务。

环境条件：运行温度：-25℃~45℃；储存/运输温度：-40℃~70℃；相对湿度：20%~95%（无凝露）；海拔≤1000m。

安装与防护：安装方式：机架式（APF3/APF4-xxx/0.4M）、壁挂式（APF4-xxx/0.4B）；防护等级：IP20；散热方式：强制风冷。

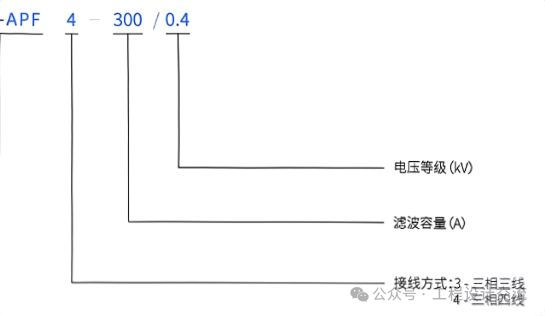

3.选型表（含市场指导价）

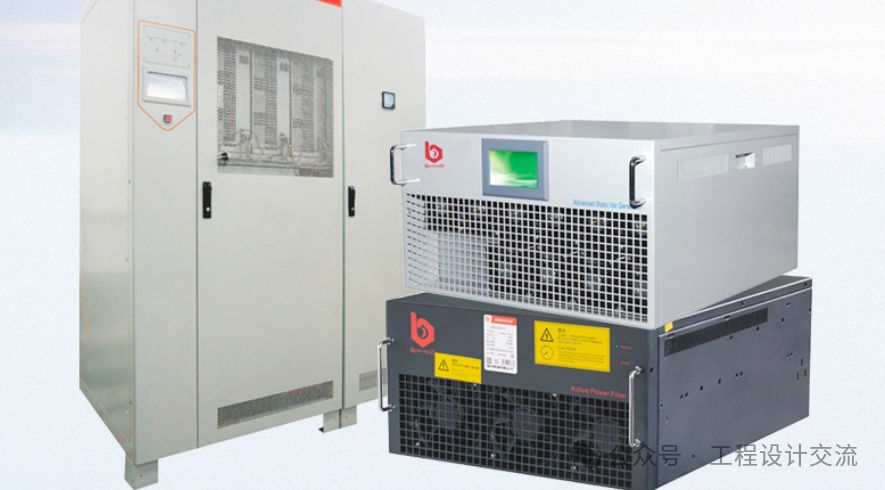

（二）CAPF4系列（民用型）

1.核心特点

专为民用场景设计，滤波率≥90%（负载谐波含量≥30%时）；支持2~51次谐波治理（25次以上需特别要求），单机/并联运行；过温自动降额运行，防护等级IP20，适配民用建筑配电环境。

电气特征：系统电压：线电压400V（±15%）；频率：50Hz（±5%）。

补偿容量：50A、75A、100A、125A、150A、200A（可定制）。

动态电流：1.2倍额定容量（1min）。

响应时间：瞬时响应≤100μs，全响应≤10ms。

安装方式：机架式；进线方式：后进线；支持人机界面操作。

运行方式：支持单机运行，常规支持8台并联运行（特殊要求可定制）。

执行标准：JB/T 11067-2011《低压有源电力滤波装置》，DL/T 1796-2017《低压有源电力滤波器技术规范》。

3.选型表（含市场指导价）

二、静止无功补偿模块（SVG/CSVG系列）

静止无功补偿模块（SVG）是新一代无功补偿装置，并联于电网中作为可变无功电流源，可灵活补偿容性/感性无功，抑制谐波，解决传统电容投切补偿的谐波干扰问题。

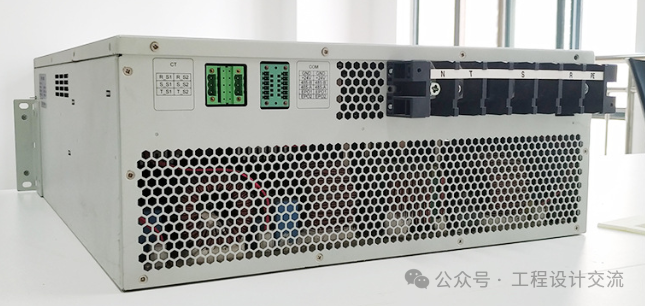

（一）SVG系列（工业/通用型）

1.核心特点

支持容性/感性无功补偿、三相不平衡校正，功率因数可设定；动态响应快，瞬时响应≤100μs，全响应≤10ms；具备多重保护功能，支持单机/并联运行，可配置物联网云平台监控；电容耐压可选480V/525V（三相）、280V/300V（单相），绝缘等级H级。

2.技术参数

电气特征：系统电压：AC400V（±10%）；频率：50/60Hz（±5%）

性能指标：补偿容量：30kvar、50kvar、75kvar、100kvar（可定制）；电抗率：7%、14%

保护功能：过压、过流、欠压、过温保护，自动限流至100%额定输出

显示与操作：7英寸触摸屏，显示电流、电压、功率、功率因数等；支持本地/远程操作

通讯与监控：RS485接口（Modbus-RTU），支持后台数据库；可选物联网云平台服务

环境条件：运行温度：-25℃~45℃；储存/运输温度：-40℃~70℃；相对湿度：20%~95%（无凝露）；海拔≤1000m

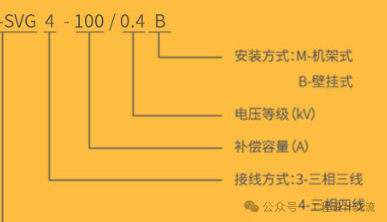

安装与防护：安装方式：机架式（SVG3/SVG4-xxx/0.4M）、壁挂式（SVG4-xxx/0.4B）；防护等级：IP20；散热方式：强制风冷

（二）CSVG4系列（民用型）

1.核心特点

专为民用场景设计，滤波范围覆盖3、5、7、9、11、13次谐波；支持单机/并联运行（常规支持8台，可定制），过温自动降额运行；操作简便，配备开机/关机/复位按键，可选配7寸/10寸触摸屏。

2.技术参数（差异化部分）

电气特征：系统电压：线电压400V（±15%）；频率：50Hz（±5%）

性能指标：补偿容量：30kvar、50kvar、75kvar、100kvar、125kvar、150kvar（可定制）；动态电流：1.2倍额定容量（1min）

响应时间：瞬时响应≤100μs，全响应≤10ms

安装与操作：安装方式：机架式；进线方式：后进线；防护等级：IP20（可定制更高等级）

执行标准：DL/T 1216《配电网静止同步补偿装置技术规范》

3.选型表（含市场指导价）

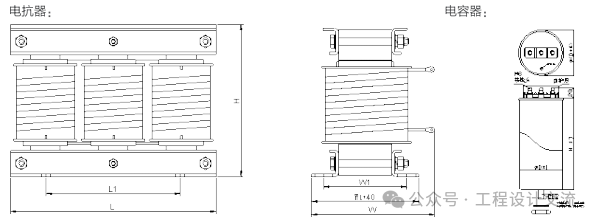

三、低压串联电抗器（带电容器）

低压串联电抗器与电容器配置组成补偿回路，兼具低损耗、抗谐波、高线性、低噪音特点，用于抑制谐波、稳定电抗值，适配低压无功补偿系统。

（一）核心特点

铁芯采用优质低损耗冷轧取向硅钢片，芯柱分段设置气隙（环氧玻璃布板间隔），确保电抗值稳定；线圈采用耐高温漆包线绕制，排列紧密，无外层绝缘层，散热性能优异；支持水平/垂直安装，配备温度控制端子（110℃~120℃过热断开，常闭型）；绝缘等级H级（180℃），电抗率可选7%、14%，适配不同谐波治理需求。

（二）技术参数

电气特征：系统电压：400V；额定绝缘水平：3kV/min；电抗率：7%、14%

运行性能：长期运行电流：1.35倍额定电流（工频+谐波）；电抗值线性度：1.8倍额定电流下≥0.95（任意两相差值≤±3%）

温升与噪声：铁芯温升≤85K，线圈温升≤95K；运行噪声≤65dB

环境条件：运行温度：-25℃~+45℃；相对湿度≤90%（无有害气体、易燃易爆物品）；通风良好；海拔≤2000m（超海拔需降容）

耐温等级：H级（180℃）以上

四、选型逻辑与注意事项

（一）选型关键注意事项

谐波治理需求：优先选APF/CAPF系列（针对性滤除谐波），搭配低压串联电抗器提升抗谐波能力；

无功补偿需求：优先选SVG/CSVG系列（动态补偿无功，兼顾三相不平衡校正）。

场景适配：工业场景选APF/SVG系列，民用场景选CAPF4/CSVG4系列（性价比更高）。

安装条件：空间充足选机架式，空间受限选壁挂式（仅APF4/SVG4系列支持）。

容量匹配：根据系统谐波含量、无功缺口计算额定容量，预留20%余量。

电压适配：确保元器件额定电压与系统电压一致（如400V系统选450V/480V元器件）。

电抗率选择：7%电抗率适配3次谐波为主场景，14%适配5次及以上谐波场景。

环境适配：户外安装需确认防护等级，高海拔（＞1000m）需按1%/100m降容。

通讯兼容：需远程监控时，确认设备支持Modbus-RTU协议，按需配置物联网云平台。

（二）产品核心差异汇总
