低压电力电容器全系列产品技术解析、设计方案和市场报价（含BSMJ自愈式、智能电容、抗谐模块电容）

本文梳理三类低压配电系统常用电容产品——自愈式低压并联电容器（BSMJ系列）、智能电容、抗谐式低压电力电容模块的核心特性、技术参数、选型安装、设计方案，以为0.4kV配电系统的无功补偿、节能降耗提供技术参考。

一、自愈式低压并联电容器（BSMJ系列）

BSMJ系列自愈式低压并联电容器是低压配电系统无功补偿的基础产品，采用优质聚丙烯薄膜与先进制造工艺，兼具高可靠性与安全性，适用于无显著谐波污染的常规工况。

（一）核心特点

多重安全保障：内置过压力保护装置与放电电阻，外壳不生锈，局部具备自愈性能，可自动修复轻微介质缺陷，避免故障扩大；

安装灵活便捷：采用底部螺栓固定设计，支持360度任意位置安装，适配不同柜体布局；

超长使用寿命：优质金属化薄膜介质搭配先进生产设备，工作寿命可达10万小时；

抗涌流能力强：薄膜采用波浪式分切技术，喷金接触面积增加30%以上，可耐受200倍额定电流（In）的浪涌冲击，适配高温工作环境；

低衰减低损耗：梯形方阻镀膜技术提升自愈能力，高真空镀膜与浸渍工艺确保镀层均匀牢固，电容量年衰减率小于1%；损耗角正切值（tanδ）≤0.001（工频20℃）；

温升控制优异：内部连接铜排截面积增加30%以上，降低电流密度，搭配低发热元件组合，散热效能显著提升。

（二）使用环境要求

安装地点：户内

环境温度：-25℃~+50℃

海拔高度：≤2000米

相对湿度：≤90%

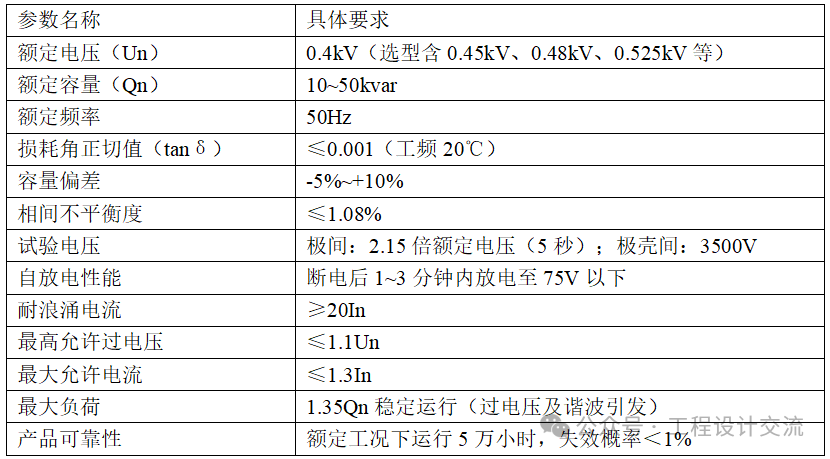

（三）核心技术参数

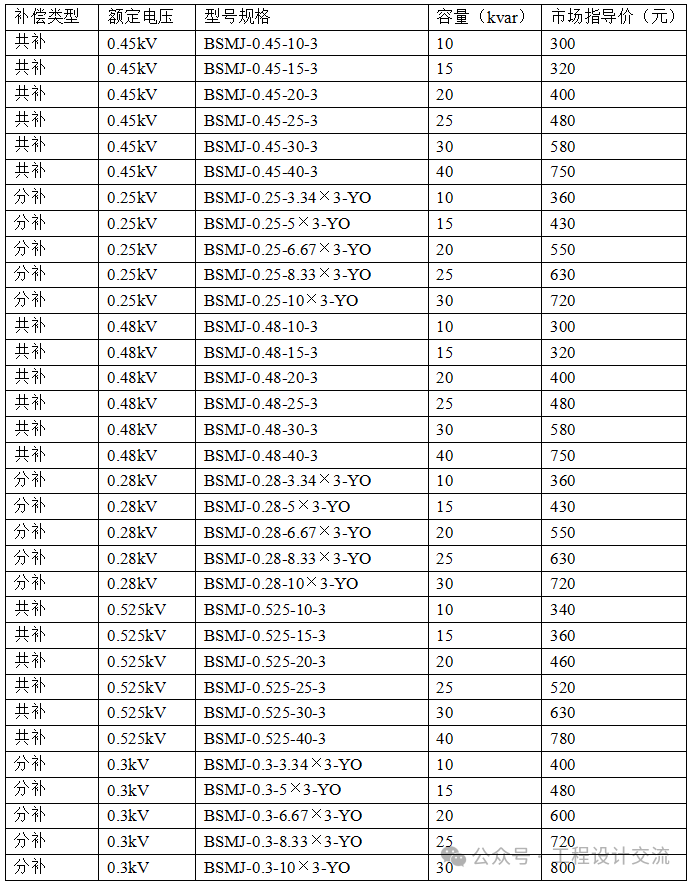

（四）选型表（含市场指导价）

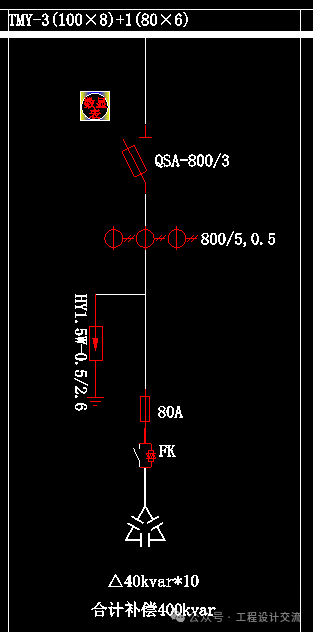

（五）典型设计方案和产品参照图示

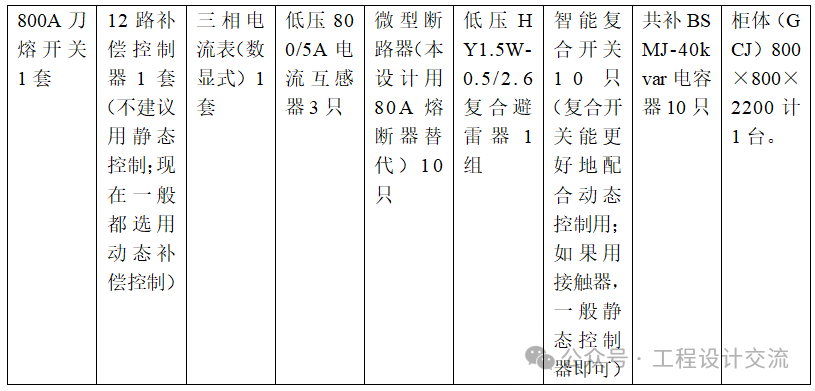

图片设计方案里可见主要电器元件有：

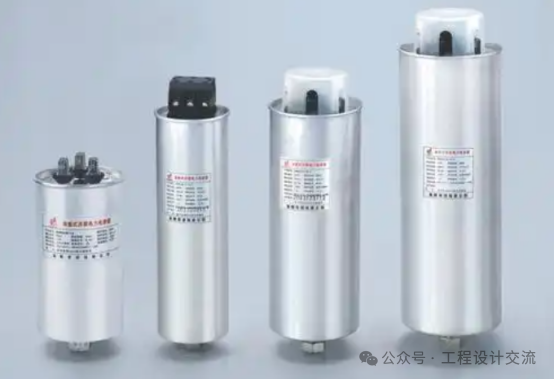

产品外观图展示BSMJ系列电容器的结构设计、底部螺栓固定方式及接线端子布局；可间接描述呈现内部结构金属化薄膜、放电电阻、过压力保护装置等核心部件的装配关系。

二、智能电容

智能电容是集成化无功补偿产品，针对0.4kV配电系统设计，可高效节能、降低线损、提升功率因数，适配存在谐波污染的工况，具有结构紧凑、空间占用小、安装简便等特点，可取代传统分散式无功补偿方案。

（一）产品构成

由智能测控单元、同步开关电路、高分断能力微型断路器、共补/分补自愈式电力电容器、通讯模块集成一体，实现自动化、智能化无功补偿。

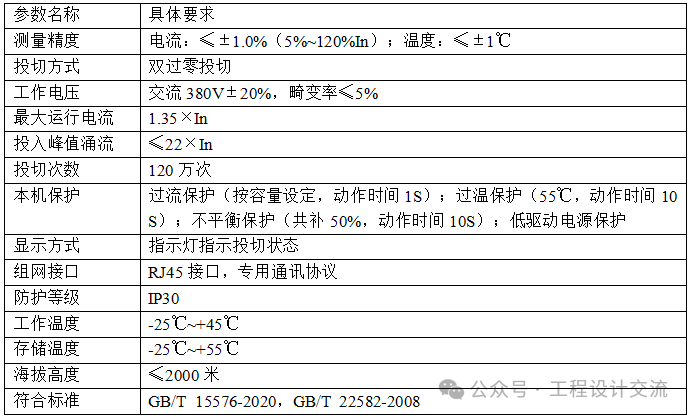

（二）核心技术参数

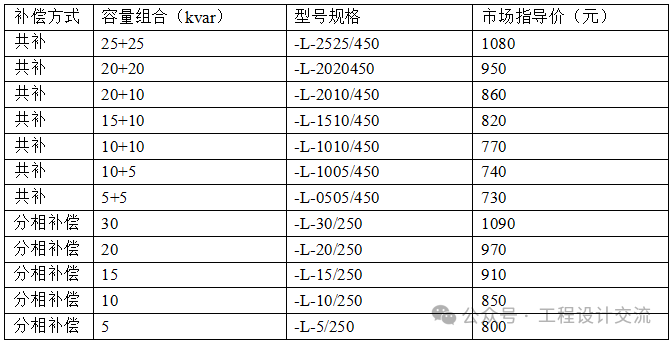

（三）选型表（含市场指导价）

（四）外形尺寸（长L×宽W×高H，单位：mm）

1.共补系列

2.分补系列

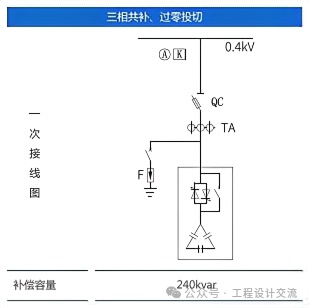

（五）典型设计方案（三相共补、过零投切）

（六）产品参照图示

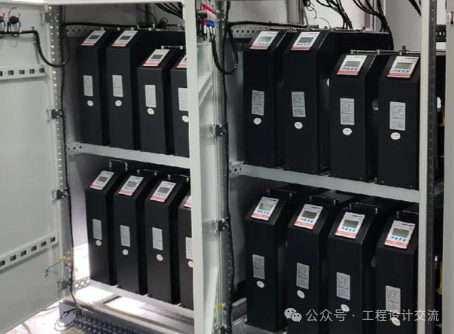

产品外观图可见智能电容的集成化结构、指示灯布局及RJ45通讯接口；间接了解到智能电容与刀熔开关、控制器、电流互感器等元件的连接逻辑，适配0.4kV配电系统；注意智能电容的安装固定方式及柜体内部布局布置安排。

三、抗谐式低压电力电容模块

抗谐式低压电力电容模块专为0.4kV配电系统设计，集成抗谐电抗器与智能电容于一体，适用于轻度或中度谐波污染场合，可实现无功补偿与谐波抑制双重功能，保障电能质量。

（一）产品构成

由32位微处理单元（集成测量、控制、保护功能）、过零投切模块、抗谐电抗器、低压电力电容器、保护模块及运行状态指示电路组成。

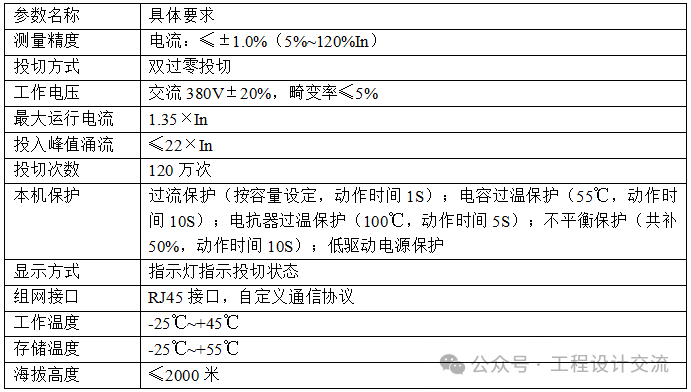

（二）核心技术参数

（三）选型表（含市场指导价）

（四）外形尺寸（长L×宽W×高H，单位：mm）

共补系列（0.48kV）和分补系列（0.28kV）的抗谐式低压电力电容模块，长L×宽W×高H一般上大致均为472×160×382的规格尺寸，各厂家会有不同，具体应以厂家供应为准。

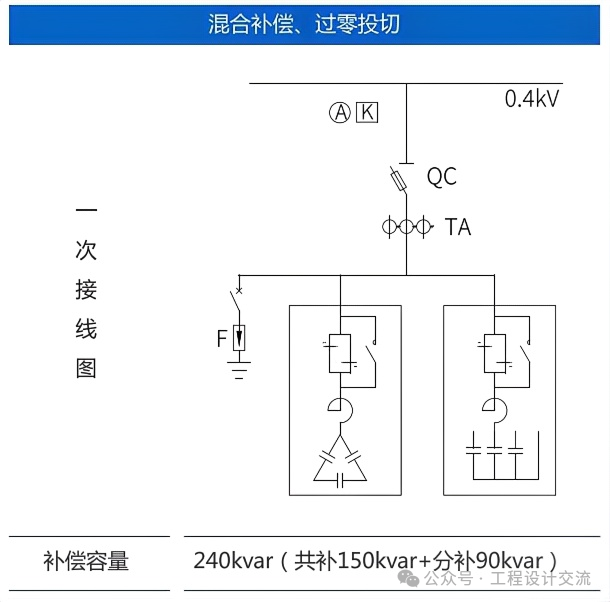

（五）典型设计方案（混合补偿+过零投切）

（六）产品参照图示

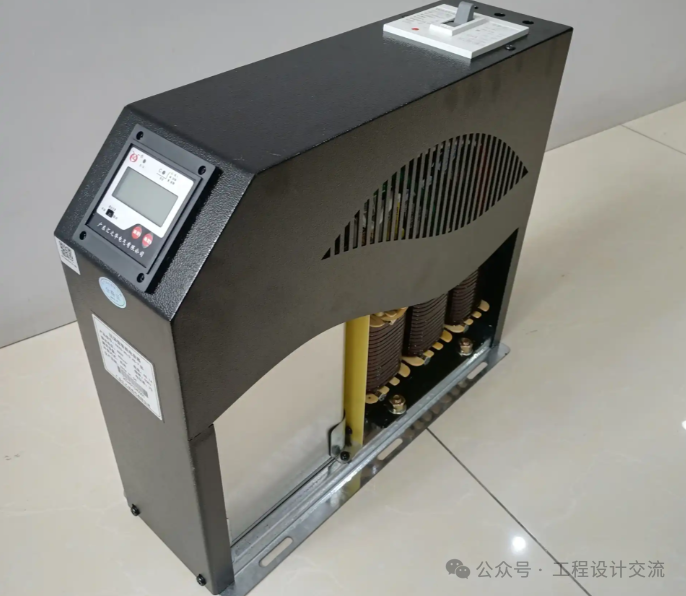

产品外观图展示抗谐模块的集成化结构、电抗器与电容的内置布局及保护模块接口；需注意模块的固定方式、间距要求及接线端子位置；间接了解抗谐模块与配电系统的连接逻辑，明确抗谐电抗器的接入方式。

四、三类产品对比选型建议

选型逻辑：无谐波污染、追求成本效益，选择BSMJ自愈式电容器；需自动化补偿、简化布线，选择智能电容；存在变频器、机床等谐波源，选择抗谐式低压电力电容模块。
