在电气二次回路中，断路器控制回路是保障电力系统可靠运行的核心环节，其中跳闸位置监视继电器（TWJ）与防跳回路的配合直接影响断路器操作安全性与回路完整性监视效果。本文系统梳理TWJ与防跳回路的核心功能、配合矛盾、优化方案及特殊设备适配策略。

一、核心组件功能定位

（一）TWJ（跳闸位置监视继电器）

TWJ是断路器位置监视与回路完整性校验的关键元件，核心功能包含两点：

位置指示：串联于合闸回路中，当断路器处于分闸位置且合闸回路完整时，TWJ励磁动作，操作箱绿灯点亮，直观反馈开关分闸状态；

回路监视：与合闸位置监视继电器（HWJ）的常闭接点串联，实现“控制回路断线”告警功能，及时发现合闸回路故障。

（二）防跳回路

防跳回路的核心作用是防止断路器在持续合闸脉冲下发生多次跳合故障，通常通过防跳继电器（电压型为主）实现：当断路器处于合闸位置且存在持续合闸脉冲时，防跳继电器启动并通过自身常开接点自保持，切断合闸回路，避免开关反复动作。

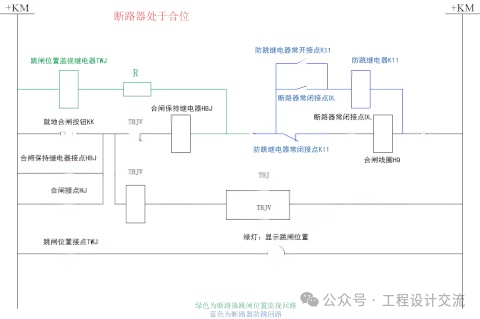

（三）两者连接关系

TWJ回路与防跳回路串联集成于合闸控制回路中，共同保障断路器操作的安全性与准确性。但实际工程中，TWJ功能常由操作箱实现，防跳功能由开关机构箱实现，且多为不同厂家生产，为参数匹配埋下隐患。

二、典型配合矛盾及危害

（一）矛盾触发条件

当采用机构箱电压型防跳继电器时，若操作箱TWJ继电器（含串联电阻）与防跳继电器的电阻参数不匹配，会形成异常自保持回路，导致系列问题。

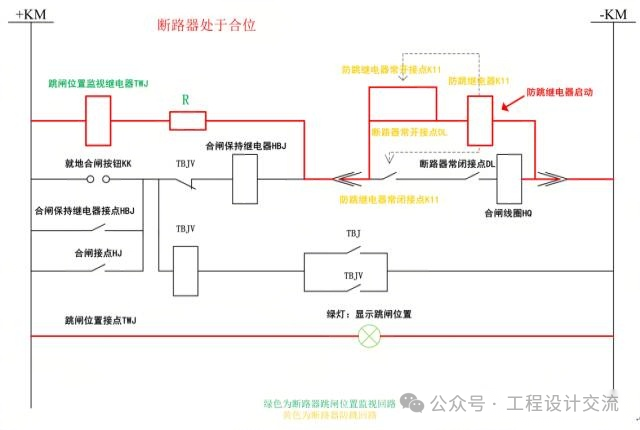

（二）故障演化过程

断路器处于合闸位置，若存在持续合闸脉冲，防跳继电器启动并通过常开接点自保持；

合闸脉冲消失后，正电源经TWJ线圈与防跳继电器线圈形成通路。由于两者均为电压型继电器，若防跳继电器线圈内阻大于TWJ回路总电阻，其线圈分压会超过自身返回电压，导致防跳继电器持续励磁不返回；

连锁后果：合闸回路被持续切断，无法正常合闸；TWJ同样无法返回，操作箱跳位灯（绿灯）与合位灯（红灯）同时点亮，造成位置指示混乱；防跳继电器长时间励磁可能因过热烧毁。

三、优化解决方案演进

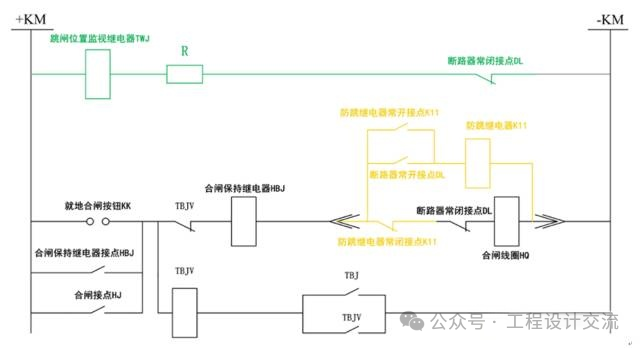

（一）初步方案：TWJ与合闸回路分离

为规避参数匹配矛盾，部分设计将TWJ回路从合闸控制回路中分离，通过与断路器常闭辅助接点串联，仅实现分闸位置监视功能。

局限性

该方案牺牲了TWJ对合闸回路完整性的监视能力：对于35kV、110kV母联、分段开关等常处于热备用状态的设备，合闸回路需保持就绪以保障自切功能可靠触发。若合闸回路存在线圈故障、接触不良等问题，分离式设计无法发出断线告警，可能导致自切动作失败，影响供电可靠性。

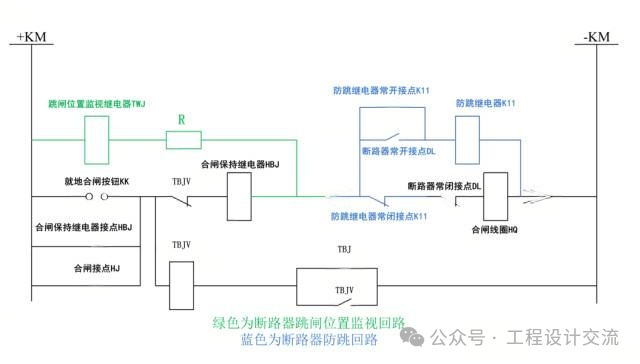

（二）优化方案：串联辅助接点的协同设计

针对初步方案的缺陷，优化设计通过在TWJ回路后串联两类触点，实现“功能保留+矛盾规避”的双重目标：

串联断路器常闭辅助接点：当断路器处于合闸位置时，该接点断开，切断TWJ与防跳继电器的异常通路；

串联防跳继电器常闭接点：进一步隔离TWJ回路与防跳回路的相互影响。

优化效果

断路器分闸时：合闸回路完整状态下，TWJ正常励磁，绿灯点亮，同时监视合闸回路完整性；

断路器合闸且合闸脉冲消失后：断路器常闭辅助接点断开，防跳继电器失电返回，避免自保持回路形成；

核心优势：接线简单、工程可实施性强，既保留TWJ的双重功能，又彻底解决参数不匹配导致的合闸回路阻断与指示灯异常问题。

四、特殊设备适配：HD4型SF6断路器的专属方案

对于ABB公司HD4型SF6断路器，其防跳功能由自身开关机构集成，无需额外配置独立防跳继电器，回路设计需适配设备特性：

（一）核心技术要求

合闸回路监视电流限制：220V系统≤10mA，110V系统≤20mA；

合闸线圈特性：正常状态下阻抗值极高（220V时14.4kΩ，110V时2.9kΩ），常规电压型中间继电器或光隔元件无法匹配，需选用专用大功率监视继电器。

（二）专用元件选型与原理

适配ABB SPER 1B1 C4型监视继电器（适配40～265V AC/DC），其核心基于恒电流发生器原理：

输入与输出回路电气隔离，恒电流发生器跨接于回路出口接点之间；

获得额定工作电压后，输出1.5mA稳定测量电流，流经断路器分、合闸回路，实现回路完整性监视；

适配优势：TWJ（监视继电器）与防跳回路物理分离，互不干预，仅需与合闸线圈参数匹配，从根源上避免配合矛盾。

五、回路设计核心原则

（一）设计原则

功能优先：TWJ回路需兼顾“位置指示”与“回路监视”双重功能，不得因规避矛盾牺牲核心监视能力；

隔离适配：不同厂家组件（操作箱TWJ与机构箱防跳）需进行参数校验，优先采用“串联辅助接点”的优化方案；

特殊适配：针对HD4等自带防跳功能的断路器，选用厂家配套专用监视元件，避免通用元件导致的适配失效。

（二）工程实操建议

参数校验：电压型防跳继电器与TWJ的线圈电阻需匹配，确保防跳继电器返回电压满足要求，避免异常自保持；

回路测试：断路器分合操作时，需验证TWJ动作状态、指示灯显示一致性及防跳功能有效性，重点测试“合闸脉冲消失后防跳继电器是否正常返回”；

告警配置：保留TWJ与HWJ常闭接点串联的“控制回路断线”告警功能，确保回路故障时及时反馈运维人员。

TWJ与防跳回路的配合核心是“功能互补+矛盾规避”：既要通过TWJ实现断路器位置可视化与合闸回路完整性监视，又要借助防跳回路防止异常合闸冲击。工程设计中，优先采用“串联辅助接点”的优化方案，针对特殊设备选用专用适配元件，可有效解决参数不匹配问题，保障断路器控制回路的安全性与可靠性。
