变配电室施工工艺标准（标识、防火封堵及配套设施安装）

本文整理变配电室标识规范、防火封堵、挡鼠板安装、绝缘垫铺设及空调安装等关键施工工艺，按逻辑顺序系统梳理，为标准化施工与验收提供参考指引。

一、标识施工规范

标识是变配电室安全运维的基础，需实现清晰识别、规范统一，涵盖管线、设备、电缆、接地等各类标识。

（一）标识方式与材料工具

标识方式：

管线标识：喷涂法或粘贴法；

电缆标识：电缆标识牌；

接地标识：喷涂法（油漆）与粘贴法结合；

设备标识：喷涂法、粘贴法或悬挂标识牌。

材料：电缆标识牌、设备标识牌、自喷漆、定制贴纸标识、定制镂空板、扎带。

工具：剪刀、裁纸刀、卷尺、美纹纸。

（二）施工工序

图样设计→图样制作→现场定位及清理→喷涂或粘贴

（三）工艺方法

1.图样设计：

标识需包含对应关键信息，配电箱（柜）标识需有警示符号、名称、编号、供电区域；电缆标识需有编号、起点、终点、规格。

标识识别色与规格标准参照表：

特殊要求：接地扁钢标识需刷黄绿油漆，每种颜色宽度为100~150mm。

2.图样制作：根据上述标准及现场需求数量，联系广告单位定制或采购。

3.现场定位及清理：

标识需设置在易于观察、便于操作的直线段上；竖向管线及设备标识位于正面居中，水平管线按高度区分标识位置（＜1.5m标顶面/侧面，1.5-2.0m标侧面，＞2.0m标底面/侧面）；并排管线标识风格一致，竖向文字自上而下、水平文字自左向右；喷涂或粘贴前需清理表面污渍，保持干燥，喷涂时做好周边防护避免污染。

4.喷涂或粘贴：按定位位置完成标识施工。

（四）控制要点与质量要求

控制要点：字迹清晰醒目，粘贴位置直观易查，尺寸与设备/管线匹配美观。

质量要求：喷涂/粘贴牢固，喷涂无流坠，粘贴无翘边。

二、防火封堵施工工艺

防火封堵是变配电室消防安全的关键，穿楼板、墙体管线封堵参照《住宅工程管道井施工工艺标准》相关要求，本节重点说明配电箱（柜）防火封堵。

（一）材料与工具

材料：10mm厚防火板、防火包、防火泥。

工具：切割机、裁纸刀、塑料刮板、扫把。

（二）施工工序

确定孔洞形式→清理→安装防火板（按需）→封防火泥

（三）工艺方法

1.确定孔洞形式：配电柜进出线为桥架或方洞：需用防火板托底，再用防火泥包裹封堵；配电柜进出线为穿管：直接用防火泥包裹封堵。

2.清理：彻底清除封堵部位的污渍、杂物，确保贴合紧密。

3.安装防火板：根据孔洞尺寸精准切割防火板，要求边缘整齐、无破损，铺设于孔洞底部作为托底。

4.封防火泥：

桥架/方洞场景：防火泥包裹电缆后高出防火板50mm，做成方形规则形状，电缆周围防火泥宽度不小于40mm，表面用塑料刮板刮平；

穿管场景：防火泥填充穿管孔口，做成圆形规则形状，表面刮平处理。

（四）控制要点

防火板测量精准，剪裁方正，无破损、无裂纹；防火泥封堵密实，外表平整光洁；气温较低时，将防火泥放入不高于40℃的温热水中浸泡15分钟，软化后再施工；施工后做好成品保护，避免碰撞损坏。

（五）质量要求

填充密实无空隙；防火板方正整齐、无破损；防火泥造型规则美观。

三、配套设施安装规范

（一）挡鼠板安装

产品类型：常用铝合金挡鼠板、不锈钢挡鼠板、电子超声波挡鼠板。

安装要求：表面经防腐处理，坚硬耐用且美观；安装于门框位置，施工便捷、易拆卸；上部粘贴反光条，夜间便于识别，防止人员绊倒；常规高度500mm，宽度与门框一致；金属结构挡鼠板必须可靠接地。

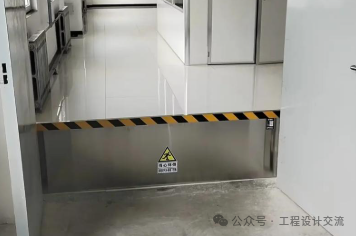

图例：门框挡鼠板安装示意图（标注“请小心跨越”等警示语及反光条）。

（二）绝缘垫安装

规格参数参照表：

安装要求：

宽度不小于1m，长度长于电柜两边各0.8~1m；变配电室内配电装置及相关用电设备前后均需铺设；按所在区域电压等级选择匹配厚度、颜色和材质的绝缘垫。

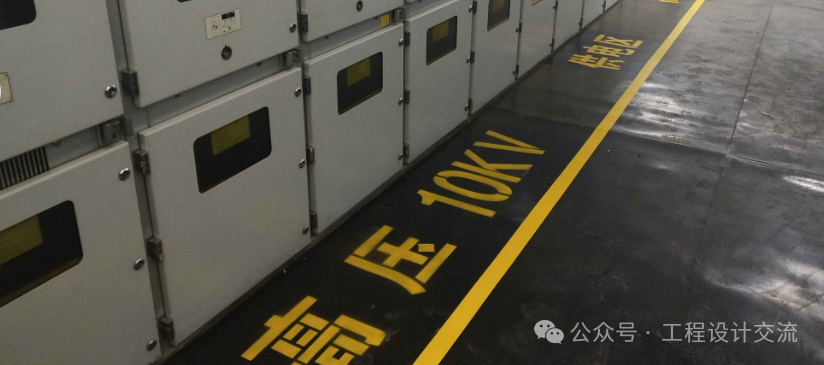

图例：配电柜前绝缘垫铺设示意图（覆盖设备操作区域）。

（三）空调安装

设计预留要求：深化设计阶段，无论图纸是否标注，均需提前规划空调安装位置及排水点位，完成前期预留；避免使用中央空调，或确保风口避让配电设备上方，防止结露滴水损坏设备。

注意事项：前期未预留将导致后期增设电路、排水，增加施工成本与麻烦；空调选型需适配配电室空间，保障散热效果。
