电气设计中电缆截面与熔断器计算与选型

在电气系统设计中，电缆截面与熔断器的选型直接决定系统运行的安全性、可靠性与经济性。本文基于电气设计规范及工程实操要求，系统梳理电缆截面与熔断器的选型原则、计算方法、核心条件及应用场景。

一、电缆截面选择

电缆截面选择需综合考量发热、电压损耗、经济电流密度、机械强度及短路稳定五大核心条件，不同类型线路的选型优先级不同，需按场景精准适配。

（一）选型优先级划分（按线路类型）

1.10kW及以下高压线路+1kW以下低压动力线路

此类线路负荷相对稳定，发热问题是影响电缆寿命的关键，优先按发热条件选型。选型流程：可先通过发热条件确定最小截面，再校验电压损耗（避免末端电压过低影响设备运行）和机械强度（防止敷设或运行中断裂）。

2.低压照明线路

照明设备对电压稳定性要求极高，电压损耗过大会导致灯光闪烁、亮度不足，故优先按允许电压损耗选型。选型流程：可先根据电压损耗限值计算所需截面，再校验发热条件（避免过载烧毁电缆）和机械强度（适配敷设环境）。

3.长距离大电流线路+35kV及以上高压线路

此类线路投资成本高、运行损耗大，需兼顾经济性与安全性，优先按经济电流密度选型。选型流程：可先按经济电流密度确定最优截面（使年运行费用最小），再全面校验发热、电压损耗、机械强度及短路稳定条件，确保全工况适配。

（二）五大选型条件详解

1.发热条件（核心安全阈值）

◎选型公式：

式中：Ial为电缆允许载流量（A），Ical为线路计算电流（A）。

◎电缆长期允许通过的电流不得小于线路正常运行时的计算电流，避免导体过热导致绝缘老化、短路甚至火灾。影响因素需考虑敷设方式（直埋、电缆沟、桥架）、环境温度（高温环境需降低载流量）、并列敷设根数（多根并列需考虑散热叠加）等，需对允许载流量进行校正。

2.电压损耗条件（保障设备正常运行）

◎选型公式：

式中：ΔU%为线路实际电压损耗百分比，ΔUallow%为允许电压损耗百分比（通常低压线路≤5%，高压线路≤3%）。

◎电流通过电缆时的电压损耗需控制在允许范围内，确保用电设备获得额定电压，避免电机启动困难、电子设备故障等问题。计算逻辑是电压损耗与电缆长度、电阻、电抗及负荷电流相关，长距离线路需重点核算，必要时增大截面以降低损耗。

3.经济电流密度条件（兼顾经济性）

◎选型要求：导体电流密度不得大于规定的经济电流密度值，需结合电缆材质（铜芯、铝芯）、使用年限、电价等因素查询相关规范确定。

◎经济电流密度是指电缆年运行费用（含电能损耗费、投资折旧费）最小时的电流密度，单位为A/mm²。适用35kV及以上高压线路、特大载流量低压线路等场景，此类线路电流大、运行时间长，合理选择经济电流密度可大幅降低长期运行成本。

4.机械强度条件（适配敷设与运行环境）

电缆截面不得小于按机械强度规定的最小截面，防止因敷设牵拉、外力碰撞、自重等因素导致电缆断裂或损伤铜芯电缆最小截面通常不小于1.5mm²，铝芯电缆不小于2.5mm²，具体需按敷设方式、环境条件查询规范。架空敷设、穿管敷设、水下敷设等场景需适当增大截面，提升机械耐受能力。

5.短路稳定条件（应对故障工况）

◎热稳定校验公式：

式中：A为电缆实际截面（mm²），Amin为满足热稳定的最小截面（mm²），I∞为三相短路稳态电流（kA），t为短路持续时间（s），C为导体短路热稳定系数（与导体材质、绝缘类型相关）。

◎高压硬导体（母线）：需同时校验动稳定度和热稳定度。动稳定度抵御短路电流产生的电动力，避免导体变形；热稳定度抵御短路电流产生的高温，避免导体熔断。

◎电缆和绝缘导体：仅需校验热稳定度（短路时电动力影响较小）。

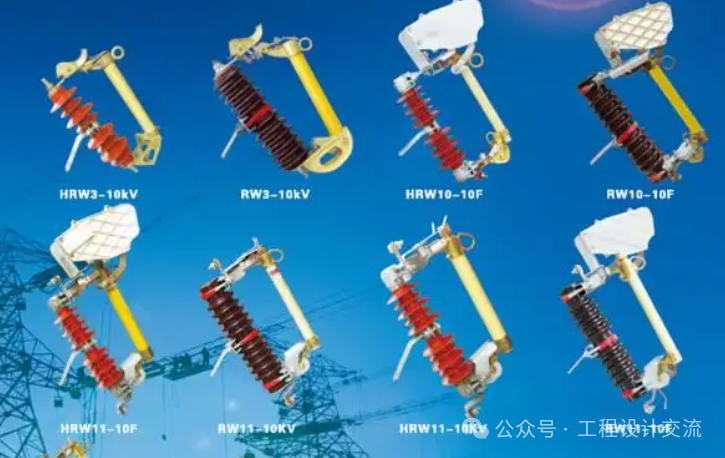

二、熔断器选择

熔断器作为短路和过载保护的核心元件，选型需满足额定参数匹配、分断能力适配、动作特性协调三大要求，确保故障时快速切断电路，保护设备与线路安全。

（一）核心选型项目及条件

1.熔体额定电流选择（核心保护参数）

©基础条件1：

式中：IN.F为熔体额定电流（A），Ical为线路计算电流（A），确保正常运行时熔体不熔断。

©基础条件2：

式中：Ist为线路尖峰电流（A，如电动机启动电流），K为计算系数，避免设备正常启动时熔体误熔断。计算系数K取值规则：

单台电动机：启动时间＜3s时，K=0.25~0.35；启动时间3-8s时，K=0.35~0.5；启动时间＞8s或频繁启动、反接制动时，K=0.5~0.6。

一般线路：按线路计算电流与尖峰电流的比值取值，K=0.5~1.0。

2.额定电压选择

熔断器额定电压需大于或等于线路额定电压，避免电压击穿熔断器绝缘部件，导致保护失效。

选型条件：

式中：UN.FU为熔断器额定电压（V），UN为线路额定电压（V）。

3.额定电流选择

选型条件：

式中：IN.FU为熔断器额定电流（A），需大于熔体额定电流，确保熔断器外壳、触头能承受正常工作电流，避免发热损坏。

4.分断能力选择

熔断器分断能力需大于线路可能出现的最大短路电流，避免故障时熔断器无法切断电路，引发设备烧毁、火灾等严重事故。选型条件根据熔断器类型（限流式/非限流式）适配线路短路电流。

®限流式熔断器：

式中：Isc.max为熔断器最大分断电流（kA），I’’k(1)为线路首端三相短路次暂态电流（kA）。

®非限流式熔断器：

式中：Ik(1)为线路首端三相短路电流（kA）。

5.开断电流上下限校验

＠上限要求：

，确保能可靠切断线路首端最大短路电流。

＠下限要求：

式中：Ioc.min为熔断器最小开断电流（A），Ik(2)为线路末端两相短路电流（A），确保能可靠切断线路末端最小短路电流，避免保护盲区。

（二）选型关键注意事项

熔断器动作特性需与被保护设备匹配：电动机、变压器等设备启动电流大，需选择延时型熔体；照明线路、电子设备等负荷平稳，可选择快速型熔体。

分断能力需结合系统短路电流计算结果：新系统设计需核算线路首端、末端短路电流，老旧系统改造需实测或复核短路电流数据，避免分断能力不足。

避免“大熔体配小导线”：熔体额定电流不得超过电缆允许载流量，否则线路过载时熔体未熔断，可能导致电缆烧毁。

三、核心选型原则总结

电缆截面选型：以“场景定优先级，多条件校验”为核心，兼顾安全性、可靠性与经济性，不同线路类型需聚焦核心需求（如照明线路重电压损耗，高压线路重经济电流密度）。

熔断器选型：以“参数匹配+特性协调”为核心，确保额定电压、电流与线路适配，分断能力覆盖短路电流范围，动作特性避免误动与拒动。

工程实操：选型需结合现行国家标准（如《电力工程电缆设计标准》GB50217）、线路参数、敷设环境、设备特性等综合判断，必要时进行仿真计算或试验验证。
