电流互感器核心特性、分类及应用标准

一、概述

电流互感器是电力系统中关键的计量与保护设备，核心功能是将一次侧大电流按比例转换为二次侧标准小电流（通常为5A或1A），为电能计量、继电保护提供精准信号支持。其性能直接影响电力系统的计量准确性与保护可靠性，当前应用中需重点解决潮流负荷变化下的计量精准性、短路场景下的饱和问题，以及互感器信息共享优化等核心挑战。

根据用途，电流互感器主要分为测量用和保护用两大类，两类设备的考核重点、性能要求存在显著差异，需结合场景精准选型。

二、测量用电流互感器

（一）核心考核重点

以正常运行时的准确性能为核心，确保电能计量数据的精准度，为电费结算、负荷监测提供可靠依据。

（二）准确性能指标

基础误差参数：包括电流误差（比值差）和相位差，适用于电流波形基本为正弦波的场景，可通过相量形式量化分析。

复合误差：针对电流畸变较严重的工况，是衡量测量准确性的补充指标。

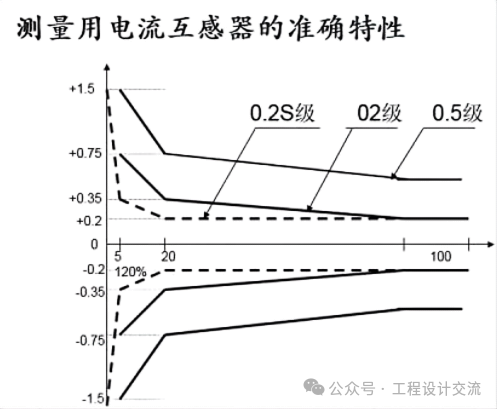

准确级划分及特性：

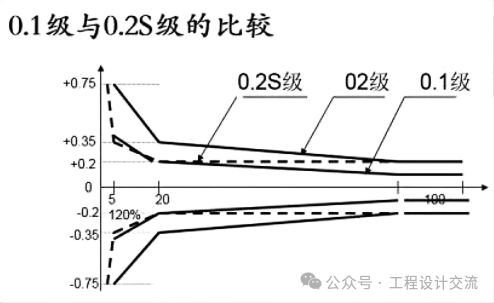

常用准确级：0.1级、0.2S级、0.2级、0.5级，不同等级对应不同误差限值。

性能曲线特征：在20%~120%负荷电流范围内，误差需控制在对应等级限值内。例如0.2S级电流误差限值为±0.35%，0.5级为±1.5%。

特殊场景适配：负荷电流变化范围大时，优先选用S级电流互感器（如0.2S级），其在低负荷区间（20%额定电流以下）仍能保持较高准确性。

（三）选型注意事项

小变比单匝式电流互感器受结构限制，不易满足0.2级、0.5级等较高准确级要求，需结合变比需求合理选择互感器结构形式。

三、保护用电流互感器

（一）核心考核重点

聚焦系统短路时的准确性能，包括对称短路电流下的稳态性能，以及短路电流含直流分量或有剩磁时的暂态性能，确保继电保护装置能快速、可靠动作。

（二）类型划分

按稳态特性分类：主要包括5P、10P、5PR、10PR、PX级（PR和PX为IEC颁布的新标准），适用于对暂态性能要求较低的常规保护场景。

按暂态特性分类：包括TPS、TPX、TPY、TPZ级，适用于超高压系统及大机组等暂态饱和严重的场景，能有效应对短路电流非周期分量和剩磁的影响。

（三）准确性能指标

复合误差要求：

5P、5PR级：稳态复合误差小于5%；

10P、10PR级：稳态复合误差小于10%；

TPX、TPY、TPZ级：暂态复合误差小于10%。

励磁特性要求：以拐点电压为核心指标，不同标准有明确规定：

IEC标准（PX级）：要求励磁电压拐点满足E/Eₖ=1.1，Iₑ/Iₑₖ=1.5；

IEC标准（TPS级）：要求励磁电压拐点满足E/Eₖ=1.1，Iₑ/Iₑₖ=2.0；

美国IEEE Std C37.110-1996标准也对励磁特性拐点电压有对应规范。

（四）饱和问题及影响

保护用电流互感器的饱和（尤其是暂态饱和）是核心风险，严重时可能导致保护装置拒动或误动。饱和影响因素包括短路电流大小、二次负荷、短路电流非周期分量及剩磁等，极端情况下需通过增大铁心体积（甚至几倍至几十倍）来缓解饱和。

四、电流互感器应用关键问题

电能计量准确性保障：需合理设置计量位置，选择匹配负荷特性的准确级（如负荷波动大时选0.2S级），避免因互感器误差导致计量偏差。

饱和问题防控：超高压系统及大机组需重点考虑暂态饱和，优先选用TP类暂态特性互感器，并进行必要的饱和验算。

信息共享优化：避免一组互感器二次线圈过多，防止线圈负载超标影响性能，实现计量与保护信号的高效共享。

五、克服饱和影响的措施

互感器选型优化：根据工程实际短路工况，恰当选择电流互感器的性能参数（如准确级、励磁特性），确保短路时互感器不致饱和或影响可控。

保护装置技术适配：

母线保护装置：按DL/T670-1999《微机母线保护技术条件》要求，需具备抗饱和措施，可适当降低对互感器的暂态性能要求；

其他微机保护：宜采取抗CT饱和技术，在制造方未明确互感器选择方法前，优先通过优化互感器参数防控饱和。

六、相关标准依据

电流互感器的设计、选型、应用需严格遵循以下标准：

国标（GB）：GB 1208-2006《电流互感器》（eqv IEC 60044-1:2003）、GB 16847-1997《保护用电流互感器暂态特性技术要求》（idt IEC 60044-6:1992）、GB 1207-2006《电磁式电压互感器》等；

行标（DL/T）：DL/T 725-2000《电力用电流互感器订货技术条件》、DL/T 726-2000《电力用电压互感器订货技术条件》、DL/T 5136《火力发电厂、变电站二次接线设计技术规程》、DL/T 866《电流互感器和电压互感器选择及计算导则》等；

国际标准：IEC 60044-1:2003《电流互感器》、IEEE Std C57.13-2008《仪表用互感器要求》、IEEE Std C37.110-2007《保护用电流互感器应用导则》等；

其他标准：英国标准BS 3938:1973《电流互感器规范》。
