断路器导线保护规范详解
断路器导线保护最大长度规范详解
本文基于《民用建筑电气设计标准》等现行国家标准，系统梳理断路器对配电导线短路保护的核心要求、导线最大长度计算逻辑、参考标准及实际应用要点，整合理论公式、典型数据表格与设备选型示例，内容聚焦导线短路保护的规范依据、计算方法、长度限制及实操注意事项。断路器导线保护的所有要求均以《民用建筑电气设计标准》为直接依据，明确了配电线路短路保护的基本原则、技术参数及计算标准，是设计与校验的核心遵循。 一、短路保护关键技术规定（一）分断能力要求短路保护电器（断路器）的分断能力，必须不小于保护电器安装处的预期短路电流，确保故障时能可靠切断电路，避免设备烧毁或事故扩大。 （二）电流切断时限要求电缆和绝缘导体发生短路时，需在导体绝缘温度上升至允许限值前切断电流，具体按以下规则执行：
式中参数说明：t为短路电流持续时间（s）；k为导体温度系数（需按《低压电气装置第4-43部分：安全防护过电流保护》GB/T 16895.5表进行选取）；S为导体截面积（mm²）；I为短路电流有效值（方均根值，A）。
（三）保护灵敏度要求当保护电器为低压断路器时，被保护线路的预期短路电流，不应小于断路器瞬时或短延时过电流脱扣器整定电流的1.3倍，确保短路故障发生时，断路器能灵敏动作，避免保护失效。 二、导线最大长度计算逻辑（一）计算核心逻辑结合GB51348-2019实施指南，TN系统设计需重点考虑长导线阻抗对短路电流的影响，通过保护灵敏度校验确定导线最大长度。基于短路电流计算，，换算得出导线最大长度限值，核心目的是避免因导线过长导致短路电流衰减，断路器无法可靠跳闸。公式如下：

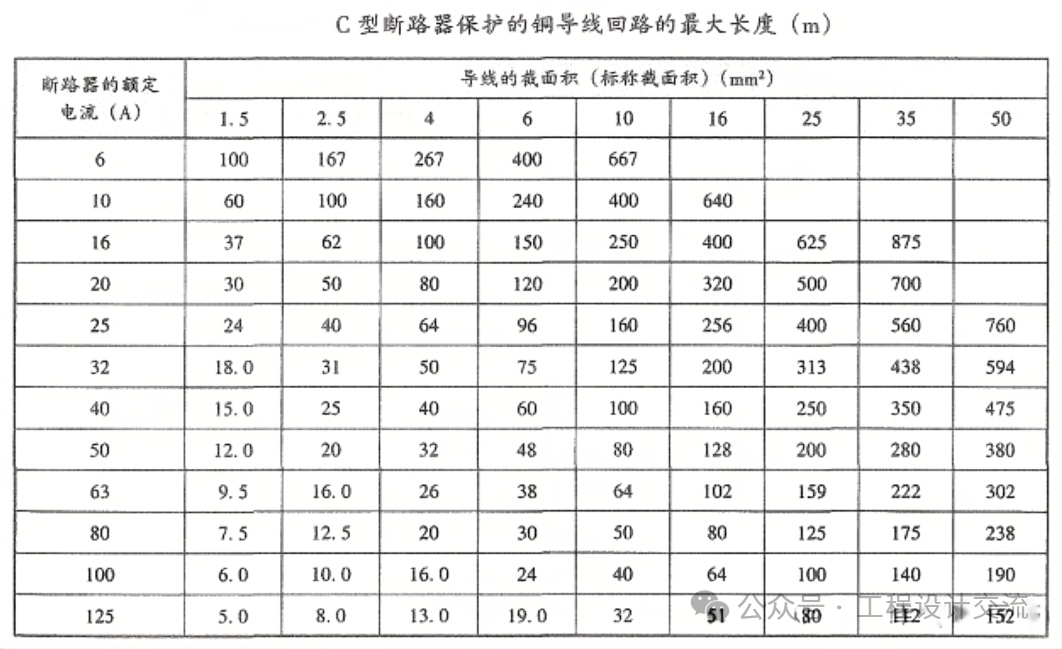

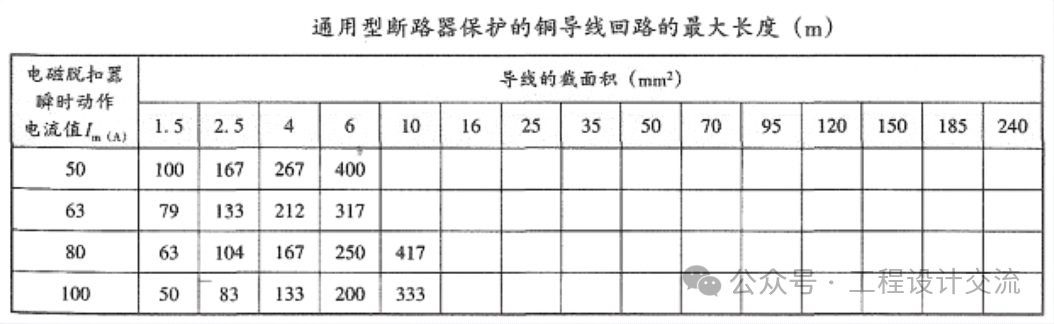

式中：U为额定相电压(V)；Sph为相导体截面积(mm2)；ρ导体正常运行的允许最高温度下铜导体的电阻率(S2mm2/m)，取0.023欧mm2/m；Im为断路器短路保护整定值(A)。 （二）两类断路器保护铜导线最大长度参考表格基于“通用法”计算的参考表格，仅适用于铜导线，具体示例如下：
注：参考表格仅适用于铜导线，若使用铝导线，需按铝导体电阻率（ρ=0.039Ω⋅mm2/m）重新核算最大长度，避免因材质差异导致保护失效。 三、实际应用关键注意事项（一）导线长度取值规则导线长度需按敷设路径的实际长度计算，包含弯曲、分支、垂直敷设等冗余部分，严禁按直线距离取值，确保核算结果贴合工程实际。若线路存在多个分支或并联导体，需重新核算短路电流及保护灵敏度：分支线路需按最远端短路电流校验，确保末端故障时断路器能可靠动作。并联导体需考虑电流分配均衡性，必要时缩短导线长度或增大导体截面积，避免局部过热。 （二）断路器选择性保护断路器保护导线的最大长度，必须按GB51348-2019公式核算，同时参考对应表格取值，且需满足“预期短路电流≥1.3倍断路器脱扣器整定电流”的灵敏度要求。导线长度、导体截面积、断路器整定值三者相互关联，需统筹优化，避免单一参数不匹配导致保护失效。 （三）工程应用建议设计阶段：结合变压器容量、负荷特性、敷设方式（如穿管、桥架敷设）及环境温度，精准核算短路电流与导线长度，必要时进行专项灵敏度校验；关注规范更新，确保设计合规。 施工阶段：严格按设计文件选取导线材质与截面积，准确测量敷设长度，避免因施工偏差导致实际长度超出限值；敷设后复核线路阻抗，验证短路电流是否满足保护要求。 运维阶段：定期核查断路器整定值与导线状态，若线路负荷调整或延伸，需重新核算保护灵敏度，及时调整参数或更换断路器，确保保护持续有效。 |
