低压配电系统母联开关整定规范
低压配电系统母联开关整定规范
本文基于现行国家标准、行业专家观点及工程实践经验，系统梳理低压变压器母联开关的整定逻辑、参数选取、设备选型及保护配合要求，核心聚焦两台低压变压器之间联络母线开关的核心作用、整定原则、工程应用及保护配合，为低压配电设计、施工调试、运维管理提供精准技术支撑，确保系统供电连续性与安全性。 一、母联开关的核心功能定位母联开关（又称联络断路器）是低压配电系统母线分段设计的关键组件，核心作用体现在以下两方面：
二、母联开关的规格确定（一）专家观点有行业专家指出：母联断路器无需与变压器出口总断路器采用相同规格。核心原因是故障状态下，通过母联开关转移的负荷通常仅为正常变压器容量的50%左右，最多不超过80%，无需按全负荷承载能力设计，过度匹配会造成资源浪费。 （二）理论推导关键结论结合负荷特性与保护逻辑，假设故障变压器日常负荷率为65%~80%，若全部负荷转移至另一台变压器，母联断路器额定电流需≥变压器额定电流的80%（即I母联＞0.8I变额），确保负荷转移时不跳闸。又考虑长延时保护整定系数1.1（常规取值），母联断路器长延时整定值=1.1×0.8I变额=0.88I变额。再考虑与主开关整定值比例，变压器出口断路器长延时整定值通常取1.1I变额，因此母联断路器整定值可取出口断路器整定值的80%（0.88I变额÷1.1I变额=0.8）。延伸推导得出，联络母线的载流量可按变压器主母线载流量的80%选取，理论上能满足负荷转移的载流需求。 三、工程应用建议（一）设备选型原则常规设计母联断路器与变压器出口断路器优先采用同一型号、同一壳架等级额定电流。因母联需满足≥80%主开关额定电流的要求，两者参数差异较小。若项目未来存在变压器增容或短时过载需求，建议将低压主进开关、母联开关及柜内母排放大一级选型： 示例：1000kVA干式变压器（额定电流1443A，过载长延时整定值1500A），常规选用1600A框架开关；若需满足1.3倍短时过载（1875A），可选用2000A框架开关。 （二）特殊场景取值要求负荷转移计算：依据相关设计规范，变压器回路需承担另一台变压器事故转移负荷时，计算工作电流取1.3~2.0I变额（I变额为变压器额定电流）。 干式变压器过载限制：结合《电力变压器第12部分：干式电力变压器负载导则》（GB/T 1094.12-2013）4.3条规定（干式变压器最大过载电流不超过额定电流的50%），此时母联断路器额定电流建议按1.0~1.2I变额选取，平衡过载能力与保护灵敏度。 （三）整定值具体设定标准

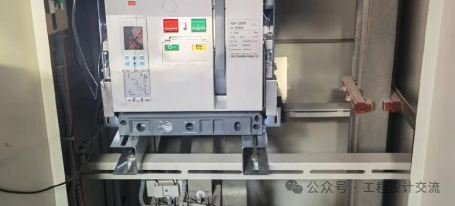

四、典型应用案例解析某低压配电系统配置两台1000kVA干式变压器，两段母线通过母联开关柜实现联络，进线柜与母联柜形成互锁逻辑，柜内配置PE线，保障接地安全；具体配置如下： 开关选型：低压主进开关与母联开关均选用MT25H1/2000 MIC5.0A型号断路器，确保选型一致性。 整定值设定：主进开关长延时整定值2000A、短延时整定值5Ie/0.4s；母联开关长延时整定值1600A（主进开关的80%）、短延时整定值4Ie/0.2s，满足保护选择性要求。 母线配置：联络母线采用与主母线相同规格的密集母线槽（2000A），保障载流能力匹配。 系统结构：包含两台低压进线柜、一台母联开关柜，母联开关柜内置母联隔离装置，设备尺寸统一，通过联锁实现主进与母联互锁，避免并联运行风险。 断路器的分级保护配置：遵循“上级断路器短延时整定时间长于下级”的选择性保护原则，与母联开关短延时整定时间≤主进开关的要求高度契合。 五、核心结论与实操建议1.母联断路器额定电流及整定值可取变压器出口断路器的75%~80%，联络母线载流量同步按主母线的80%选取，理论与工程实践均验证其可行性。 2.常规设计优先采用“主进与母联开关同型号”方案，需扩容或过载时放大一级选型，平衡经济性与冗余性。 3.整定值设定需满足“长延时75%~80%主进值、短延时75%~80%主进值+时间级差≥0.2s”，同时通过联锁实现主进与母联互锁。 4.设计阶段需结合变压器容量、负荷特性、扩容规划，核算母联开关额定电流与整定值，必要时参考《低压配电设计规范》的更新要求。 5.施工调试时需验证母联开关与主进开关的保护选择性，通过模拟故障测试整定值准确性与联锁可靠性。运维阶段需定期核查母联开关状态、整定值参数及联络母线载流情况，确保负荷转移时系统稳定运行。 |
