配电房绝缘垫选型与使用规范

绝缘垫作为配电房核心的辅助绝缘安全用具，是保障作业人员人身安全、防范设备漏电风险的“最后一道防线”。其核心作用是通过绝缘材料阻断电流对地传导路径，同时兼具防护设备、优化作业环境的功能。本文结合HG/T2949-2023、DL/T 408-2023》等国家标准，就材质特性、规范依据、维护细节及常见误区等方面，作一探讨。

一、使用绝缘垫的核心原因与规范依据

1.核心作用

防触电防护：配电房设备运行中可能因绝缘老化、受潮、故障等导致外壳漏电，绝缘垫可提供可靠的对地绝缘，当作业人员接触带电设备时，阻断电流通过人体流入大地，避免触电事故。

设备与环境防护：绝缘垫材质耐磨、耐油、耐腐蚀，可减少人员走动、工具搬运对地面的磨损，同时防止地下管线被油污、化学物质腐蚀，延长配电房基础设施使用寿命。

警示与分区：不同颜色的绝缘垫可用于划分高压作业区、低压作业区、通道区，通过视觉提示强化安全管理，避免非作业人员误入危险区域。

2.规范强制要求

根据规范规定，配电房高压设备区、操作平台、出入口等区域必须铺设绝缘垫，且绝缘垫的绝缘等级、厚度需与所在区域电压等级匹配。

同时明确要求，绝缘垫需通过耐压测试、绝缘电阻测试等项目，方可投入使用，使用期间需定期复检，确保性能不衰减。

二、绝缘垫的分类与材质特性

1.基础分类

2.材质分类及其适用场景

绝缘垫的绝缘性能、耐用性核心取决于材质，常用材质及特性如下：

天然橡胶：绝缘性能优异，弹性好、耐磨、耐撕裂，适用于常规干燥配电房，缺点是耐油、耐臭氧性一般，价格较高。

丁腈橡胶：耐油性、耐化学腐蚀性强，适用于有油污、化学介质的配电房（如工业厂房配电房），绝缘性能与天然橡胶相当，性价比高。

氯丁橡胶：耐候性、耐老化性突出，适用于户外配电房、潮湿环境，防水性好，不易因受潮导致绝缘性能下降。

合成橡胶复合材质：结合天然橡胶与丁腈橡胶优点，绝缘、耐磨、耐油、耐候性均衡，是目前配电房的主流选择。

三、绝缘垫的选型标准与合规要求

1.选型核心原则

电压匹配原则：绝缘垫额定电压≥配电房设备额定电压，严禁“低电压等级垫用在高电压区域”。

厚度适配原则：厚度需满足对应电压等级的耐压要求，同时结合使用频率（高频作业区可选用偏厚款）。

环境适配原则：干燥环境可选天然橡胶，潮湿/油污环境选丁腈橡胶或氯丁橡胶。

2.电压等级与厚度对应表

3.选型合规要点

必须选用有出厂合格证书、检测报告的产品，证书需包含耐压测试、绝缘电阻测试、材质检测等项目。外观检查表面无气泡、裂纹、缺胶、杂质，边缘无毛刺，厚度均匀（偏差≤±5%）。新垫使用前需用500V兆欧表检测，绝缘电阻≥10MΩ；使用中检测≥5MΩ，否则视为不合格。

四、正确铺设方法与注意事项

1.铺设前准备

地面处理：清除地面杂物、尖锐凸起（如铁钉、碎石），打磨平整，确保地面无积水、油污、腐蚀性物质；若地面不平整，需先铺设找平层（如水泥砂浆），待干燥后再铺绝缘垫。

尺寸裁剪：根据铺设区域精准测量，裁剪时预留5-10cm余量，避免因尺寸不足导致拼接缝隙过大；裁剪边缘需用砂纸打磨光滑，防止割伤人员或自身开裂。

2.铺设操作规范

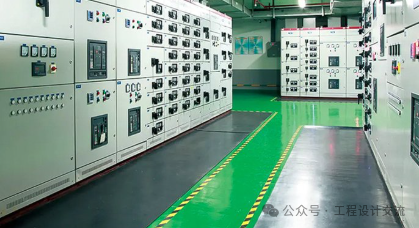

铺设位置：重点覆盖高压设备操作区（如开关柜前1.5m范围）、配电房出入口、操作平台、电缆沟周边等区域，确保作业人员常接触的区域全覆盖。

拼接要求：需多块拼接时，将边缘切成45°斜角对接，拼接缝≤2mm；对密封性要求高的区域（如潮湿配电房），可用专用橡胶胶水粘接或焊枪热熔焊接，确保无渗水、无导电间隙。

固定方式：绝缘垫自身重量较大（约5-8kg/㎡），常规场景直接平铺即可，无需额外固定；若铺设在斜坡或高频走动区域，可在边缘用压条（不锈钢或橡胶材质）固定，防止移位。

3.铺设禁忌

禁止铺在积水区域，若配电房潮湿，需先做防潮处理（如铺设防潮层），再铺绝缘垫。

禁止与尖锐物体、腐蚀性物质接触，避免划伤或腐蚀表面，破坏绝缘层。

禁止覆盖配电房接地体、排水口，确保设备接地正常、排水畅通。

五、日常维护、检测与更换标准

1.日常维护措施

清洁：定期用清水或中性清洁剂擦拭，去除灰尘、油污，禁止使用酒精、丙酮等腐蚀性清洁剂；清洁后自然晾干，避免暴晒或高温烘干。

存放：备用绝缘垫需存放在干燥、通风、阴凉处，避免阳光直射（防止老化）、高温环境（＞60℃会软化变形）、重压（避免永久变形）。

巡检：每日巡检表面是否有破损、鼓包、卷边，每周清理边缘杂物，防止缝隙积尘积水。

2.定期检测要求

检测周期：新垫投入使用前必须检测；使用中每年检测1次；潮湿、油污环境每6个月检测1次；临近使用寿命（一般5-8年）每3个月检测1次。

检测项目：

外观检测：表面无破损、裂纹、老化龟裂，厚度无明显减薄（减薄量≤10%）。

耐压测试：按对应电压等级的检测标准执行，测试时垫下铺设金属板，垫上放置同等面积金属板，施加规定电压，无击穿、闪络现象即为合格。

绝缘电阻测试：用500V兆欧表测量，绝缘电阻≥5MΩ。

3.更换判定标准

外观损坏：出现裂纹（长度＞5cm）、破洞（面积＞1cm²）、严重鼓包（高度＞5mm）、卷边（宽度＞1cm），无法修复。

性能衰减：耐压测试击穿、绝缘电阻＜5MΩ，或多次测试性能持续下降。

老化变质：表面变硬、发脆、龟裂，弹性丧失；散发刺鼻异味（可能释放有毒气体），影响作业环境安全。

使用寿命：天然橡胶垫使用超5年、合成橡胶垫超8年，即使外观和性能达标，也建议更换（老化不可逆转，存在安全隐患）。

六、常见选型与使用误区

配电房绝缘垫的使用直接关系到作业人员的生命安全和设备稳定运行，从材质选型到日常检测，每个环节都需符合国家标准和现场实际需求，避免因违规操作或忽视维护留下安全隐患。

1.选型误区

误区1：厚度越厚越好。纠正：厚度需与电压等级匹配，如5kV配电房用10mm厚垫属于过度选型，不仅增加成本，还会影响操作灵活性。

误区2：颜色代表绝缘等级。纠正：颜色仅为标识或美观，与绝缘性能无关，不能仅凭颜色判断是否合格。

误区3：所有环境都选天然橡胶。纠正：潮湿、油污环境需选丁腈橡胶或氯丁橡胶，天然橡胶在这些环境中易老化失效。

2.使用误区

误区1：绝缘垫无需检测，坏了再换。纠正：绝缘性能衰减是渐进的，定期检测是发现隐患的关键，未检测的不合格垫使用时可能引发触电事故。

误区2：破损后用胶带修补即可。纠正：破损处的绝缘层已破坏，胶带无法恢复绝缘性能，修补后仍存在漏电风险，必须更换。

误区3：覆盖设备底部通风口。纠正：会导致设备散热不良，引发设备故障，同时可能因通风不畅导致垫下潮湿，降低绝缘性能。
