美式、欧式、华式箱式变电站核心差异

美式、欧式、华式箱式变电站核心差异

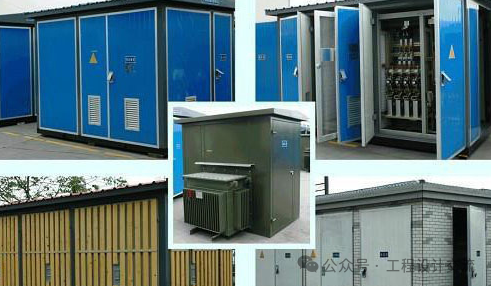

在现代供电系统中，箱式变电站是保障电力稳定输送的核心设备，其中美式、欧式、华式三类箱变应用最为广泛，常被简称为“美变”“欧变”“华变”，三者在起源、结构设计、保护功能及应用场景上存在显著差异，也是各类电力工程项目选型的关键考量对象。

一、美式箱变：集成化设计的紧凑型电力设备

美式箱变又称组合式变压器，起源于美国，20世纪90年代伴随中国对外经济开放和市场经济的快速发展引入国内，凭借紧凑的结构优势迅速普及。

从结构设计来看，美式箱变最大的特点是高度集成化：其负荷开关、环网开关及熔断器等核心高压部件被简化后集成于变压器油箱内，与绝缘油直接接触；避雷器选用油浸式氧化锌避雷器，同时摒弃了传统变压器的油枕结构，油箱与散热器直接暴露于空气中，大幅缩减了设备体积。

保护配置方面，美式箱变搭载油浸式变压器，高压侧依靠熔断器实现短路和过载双重保护，低压侧则配置塑壳自动空气断路器，可实现过载长延时保护、短路保护、接地故障保护等功能。此外，变压器本体配备压力释放阀、油温计、温控器等装置，形成完善的非电量保护体系。

这类箱变具备体积小、占地面积少、安装便捷、维护成本低等优势，主要应用于城市路灯供电、临时施工用电场景，以及新能源光伏、风电项目的升压环节。

二、欧式箱变：传统模块化设计的多功能设备
