三相异步电动机11个核心部件详解

对电工来说，三相异步电动机绝对是最常见的动力设备，不管是工厂还是工地，随处都能见到它的身影。很多时候电机出故障，不用盲目拆机，只要看懂它的11个核心部件，知道每个部件的作用、坏了会有什么症状，就能快速判断故障，少走很多弯路。

今天就把电机11个核心部件，还有它们的功能、损坏症状，一次性讲清楚，新手也能轻松掌握，日常检修直接用。

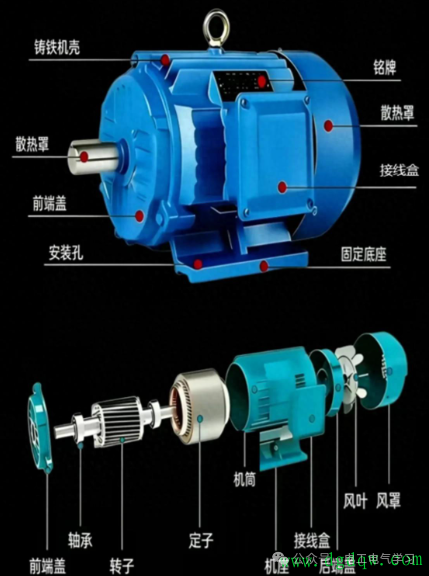

1. 铸铁机壳：主要用来支撑电机内部所有结构，保护定子和转子，还能辅助散热。铸铁材质的优势的是能减少电机运行时的振动和噪声。要是机壳开裂、变形，电机很可能出现扫膛（转子擦到定子），会发出周期性摩擦声，严重时直接卡死；裂纹处还可能漏磁，导致电机发热、能耗增加。

2. 铭牌：这是电机的“身份证”，上面标着额定电压、电流、功率、转速、接线方式（星/三角）、绝缘等级等关键参数，不管是选型、接线还是日常维护，都得靠它。要是铭牌字迹模糊、脱落，检修时没法确认正确接法，很容易接错绕组烧机，也没法核对过载保护的整定值。

3. 散热罩（含风叶风罩）：风叶固定在转子上，跟着转子一起转，把外部冷空气吸进来，吹过机壳的散热筋，帮电机降温；风罩主要起导流和安全防护作用。风罩变形、脱落，或者风叶被打坏，通风量会下降，电机升温特别快，手摸机壳会烫手；长时间过热会让绝缘老化，甚至烧毁绕组，风叶断裂还会发出“嗒嗒”的异响。

4. 接线盒：用来装电机引出线和电源电缆的连接端子，能保护接头不进灰尘、潮气，还方便改接星形或三角形接法。要是接线盒密封不好进水，端子会氧化发热，电机可能缺相运行，表现为启动困难、转速慢，还会有沉闷的“嗡嗡”声，不及时断电就会烧绕组；盒盖松动进了异物，还可能引起相间短路。

5. 前端盖与后端盖：和机座配合，固定轴承外圈，保证转子和定子的位置精准，同时封闭电机内部。要是端盖止口磨损、变形，轴承会跑外圈，导致转子偏心，发出周期性“嗖嗖”摩擦声，振动也会变大；严重时端盖破裂，轴承失去支撑，转子下沉直接扫膛。

6. 安装孔与固定底座（机座）：安装孔用来穿螺栓，把电机固定在设备基座上；机座是电机底部的支撑，和机壳一体或分体，保证电机对中。安装孔螺纹滑丝、底座开裂，电机固定不牢，运行时会位移，造成联轴器不对中，引起剧烈振动，弹性圈也会快速磨损；底座断裂的话，电机甚至可能倾倒。

7. 机筒（机壳筒体部分）：连接前后端盖，内部装定子铁芯，外部铸有散热筋，辅助散热。要是机筒被外力撞凹陷，会压坏内部定子绕组，造成匝间短路，表现为电流不平衡、电机抖动，还会局部过热冒烟。

8. 轴承：支撑转子旋转，保持气隙均匀，承受径向和轴向负载，常用的是深沟球轴承。https://www.dgdqw.com初期损坏会发出“咯吱”“沙沙”的金属摩擦声，声音会随转速变化；跑外圈或内圈时会有刺耳尖叫；严重时轴承卡死，电机过载跳闸，甚至抱轴烧毁。

9. 定子：由硅钢片叠成的铁芯和三相绕组组成，通入三相交流电会产生旋转磁场，拖动转子转动。要是绕组短路、断路，电机会缺相或电流暴增，出力下降，温度急剧上升，还会有焦糊味；对地绝缘击穿的话，外壳会带电，漏电保护会动作，甚至摸起来麻手。

10. 转子：笼型转子由铝条或铜条与端环构成，在旋转磁场中感应电流，产生电磁转矩，输出机械能。转子断条、端环开裂，电机会运行不稳定，负载下转速波动，电流表指针来回摆动，还会伴有周期性“嗡—嗡”声；严重时启动困难，甚至没法带载。

11. 后端盖（与前端盖类似）：主要封闭电机尾部，支撑后轴承，还用来安装风罩和风扇。损坏症状和前端盖差不多，另外要是后端盖与风罩连接处破损，风罩松动会摩擦风叶，产生尖锐异响。

总结一下，三相异步电动机的11个部件，各自有明确作用，损坏后也有明显症状。记住这些，日常检修时不用盲目拆机，看症状就能快速定位故障，既省心又高效，电工新手建议收藏备用！
